6. 预防保养 QD145-21 260 NXT II 机械手册 d. 请在升降杆内插入注油棒。请大约 插入到注油棒上刻的槽为止。此后 ，轻轻地旋转 使润滑油均匀地涂敷在 O 型圈上。 备注 )在升降杆的前端粘附有润滑油的时候，请用清洁布擦去。 e. 请反复将注油棒返回密封瓶中再次 沾敷润滑油后，向各个升降杆内涂敷 。 使用润滑油涂敷用治具时的注意 事项 1. 在注油棒的插入口周围有多余的润 滑油的时候，请用干布擦去。 2. 在注油棒上…
QD145-21 6. 预防保养
NXT II 机械手册 259
7. 请用清洁的布，擦去渗出的多余的润滑油。
8. 请给所有的升降杆加油。
9. 请用清洁的布擦去粘附在 Q 轴齿轮 (2) 和各升降杆齿轮 (3) 上的旧润滑油或污垢。
10.用沾有 Biral T&D 的布，薄薄地涂在 Q 轴 (2) 的齿轮面上。
11.H12HS 工作头的时候，也请对各个升降杆涂敷 Biral T&D。
12.用手动旋转 Q 轴 (2)，不浪费润滑油进行涂敷。

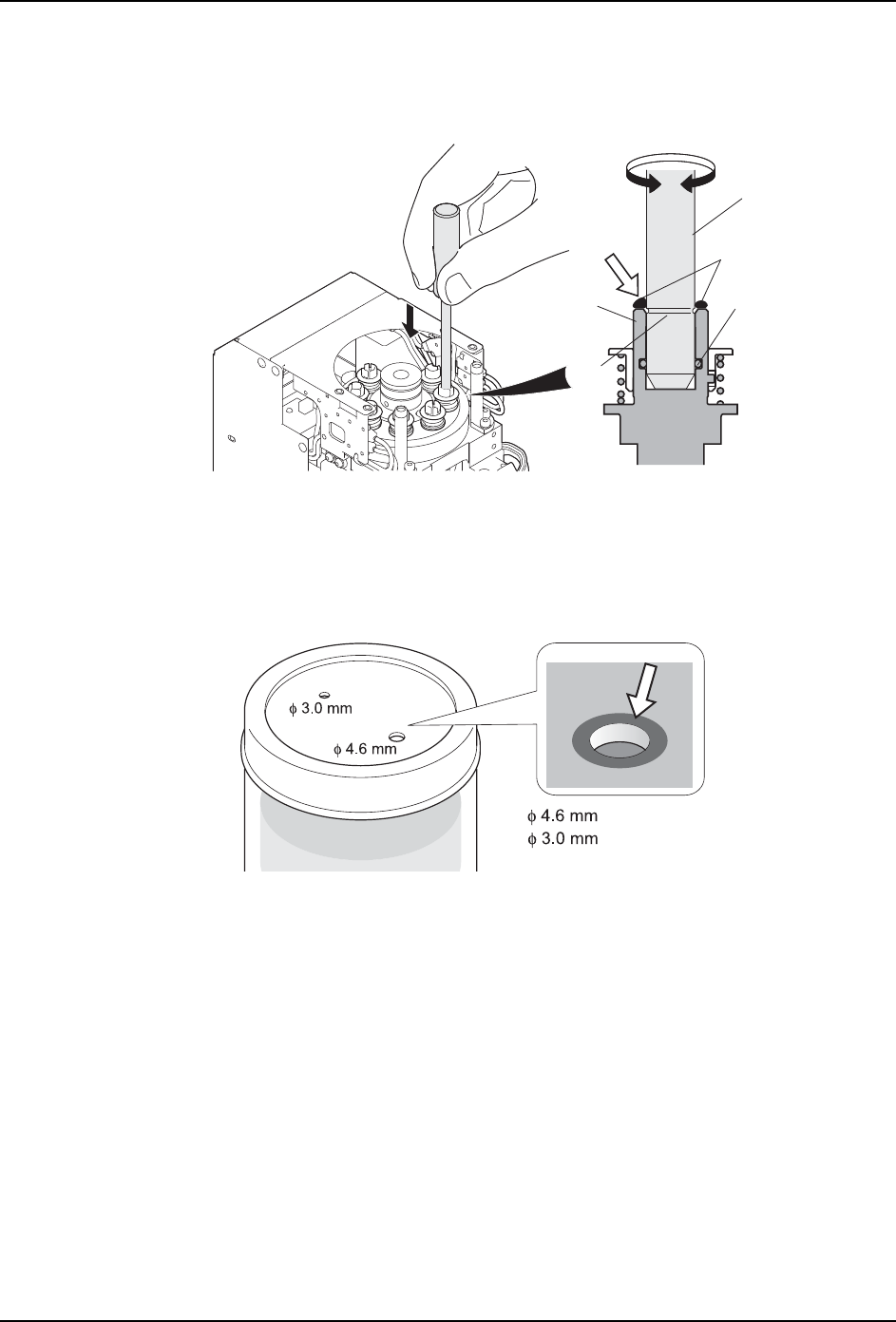

13.请按照以下的要领将 MDV235-ZB 润滑油薄薄地涂在升降杆内的 O 型圈上。
a. 在专用的密封瓶中放入指定的润滑油。
b. 请从密封瓶中拔出涂敷用的注油棒。在此时使用 H08/H12(S) 专用的注油棒。
c. 把在注油棒前端粘附的多余的润滑油用清洁布擦去。
01NST-1090
(3)
(2)
(AA79X**)
01MEC-0447S
⌞⋯Ἀ
ᇼሷ⬬
ॽ䲃ᵼ⏜┇⋯⎸ᮭ⭞⋱ޭ
01MEC-0013Sa
⊼⊍Ầ
᪺এ
ԭⱘ⍺⒥⊍
⍺⒥⊍
6. 预防保养 QD145-21
260 NXT II 机械手册
d. 请在升降杆内插入注油棒。请大约插入到注油棒上刻的槽为止。此后，轻轻地旋转
使润滑油均匀地涂敷在 O 型圈上。
备注 )在升降杆的前端粘附有润滑油的时候，请用清洁布擦去。
e. 请反复将注油棒返回密封瓶中再次沾敷润滑油后，向各个升降杆内涂敷。
使用润滑油涂敷用治具时的注意事项
1. 在注油棒的插入口周围有多余的润滑油的时候，请用干布擦去。
2. 在注油棒上粘附有润滑油的时候，必须将注油棒插入到尺寸相配的插入孔中。
3. 请将充填润滑油的治具 （容器）保管在避开日光并且没有温度上升的地方。
01MEC-1273S
ॽ䲃ᵼ
(4) 2ශാ
⌞⋯Ἀ
″
㋎䱺Ⲻ⏜┇⋯
ᬜৱ
01MEC-0012Sb
㧦H04⫼
㧦H08 / H12 ⫼
᪺এ
QD145-21 6. 预防保养
NXT II 机械手册 261
6.6.10 贴装工作头机械阀 O 型圈的检查
〈H04/H04S/H04SF/H08/H08Q/H08M/H08MQ/H12/H12S/H12SQ/H12HS/H12HSQ/V12 工作头〉
测定机械阀上下动作时的滑动阻力，以此判断 O 型圈的优良与否。

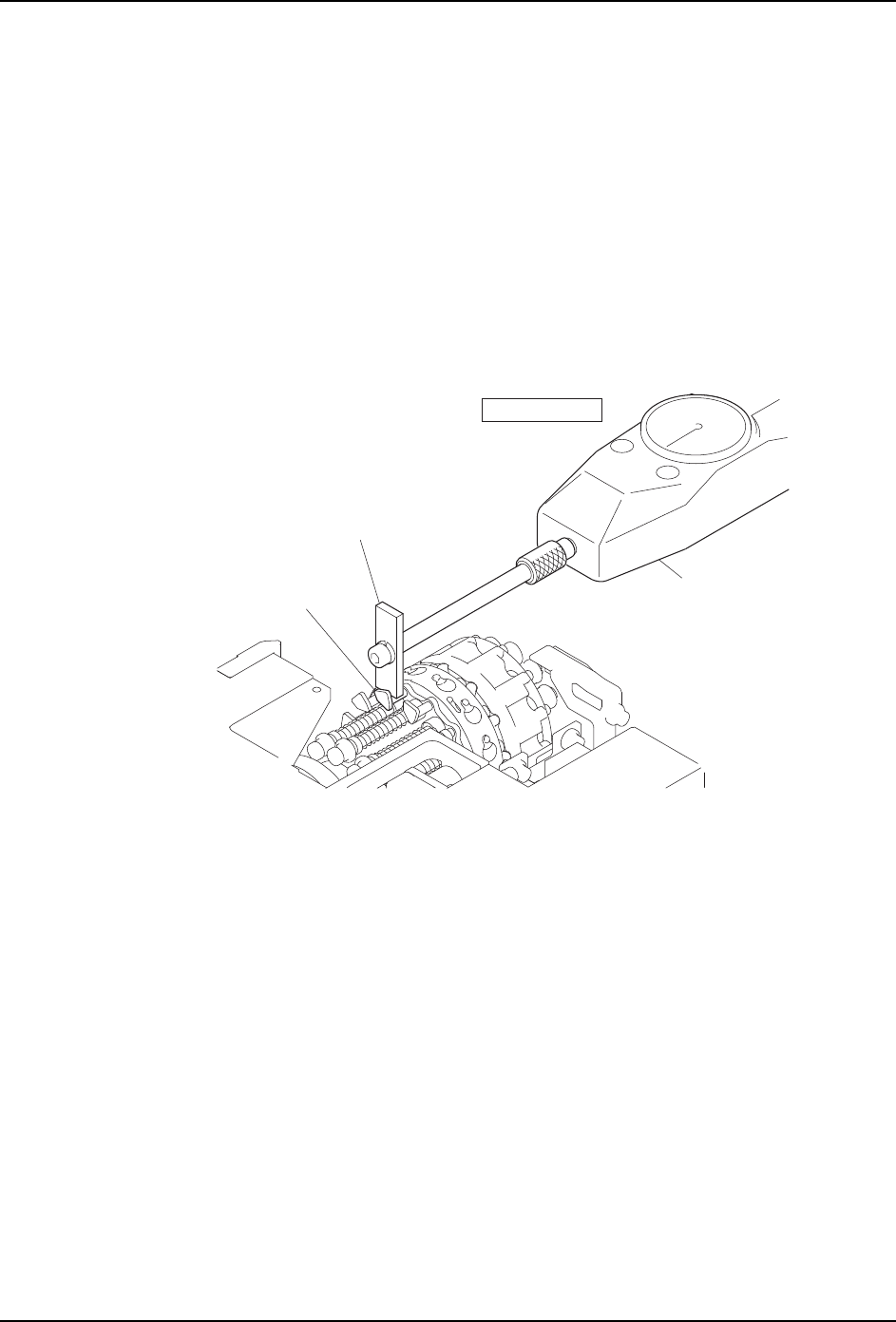

1. 请将测定工作头治具 （AA6KN**）安装在推拉计上。
备注 )推荐使用最大负载值为 10N 的推拉计。
2. 拆下贴装工作头。（详细请参考 「5.8 贴装工作头的拆除 / 安装」。)
3. 将测定工作头的顶端架在机械阀上，读取机械阀上下动作时推拉计的测定值。
4. 请对所有的机械阀进行测定。数值超过公差值 （0.4N ～ 2.0N）时请更换机械阀的 O 型
圈。有关更换方法请参照 「6.10.12 贴装工作头机械阀 O 型圈的更换和加油」。
备注 )下记插图是 H08 工作头，其他工作头也请同样进行操作。
⌟ᅮ༈⊏
ᴎẄ䯔
ᢝ䅵
1㨪1
0(&6
