QD145-21 6. 预防保养 NXT II 机械手册 377 检查 · 调整方法 1. 请准备张力仪。 2. 请在皮带的跨度中央部测定张力 ，确认测定值在公差范围以内。 3. 测定值在公差范围以外时，请按照 以下要领调整到规定张力。 a. 请松开马达的固定螺栓。 b. 请松开调节螺栓的螺母。 c. 旋转调节螺栓，使其达到规定值进 行调整。 d. 请拧紧马达的固定螺栓。 e. 请拧紧调节螺栓的螺母。 f. 请再次测定皮带张力，确认是否…
6. 预防保养 QD145-21
376 NXT II 机械手册

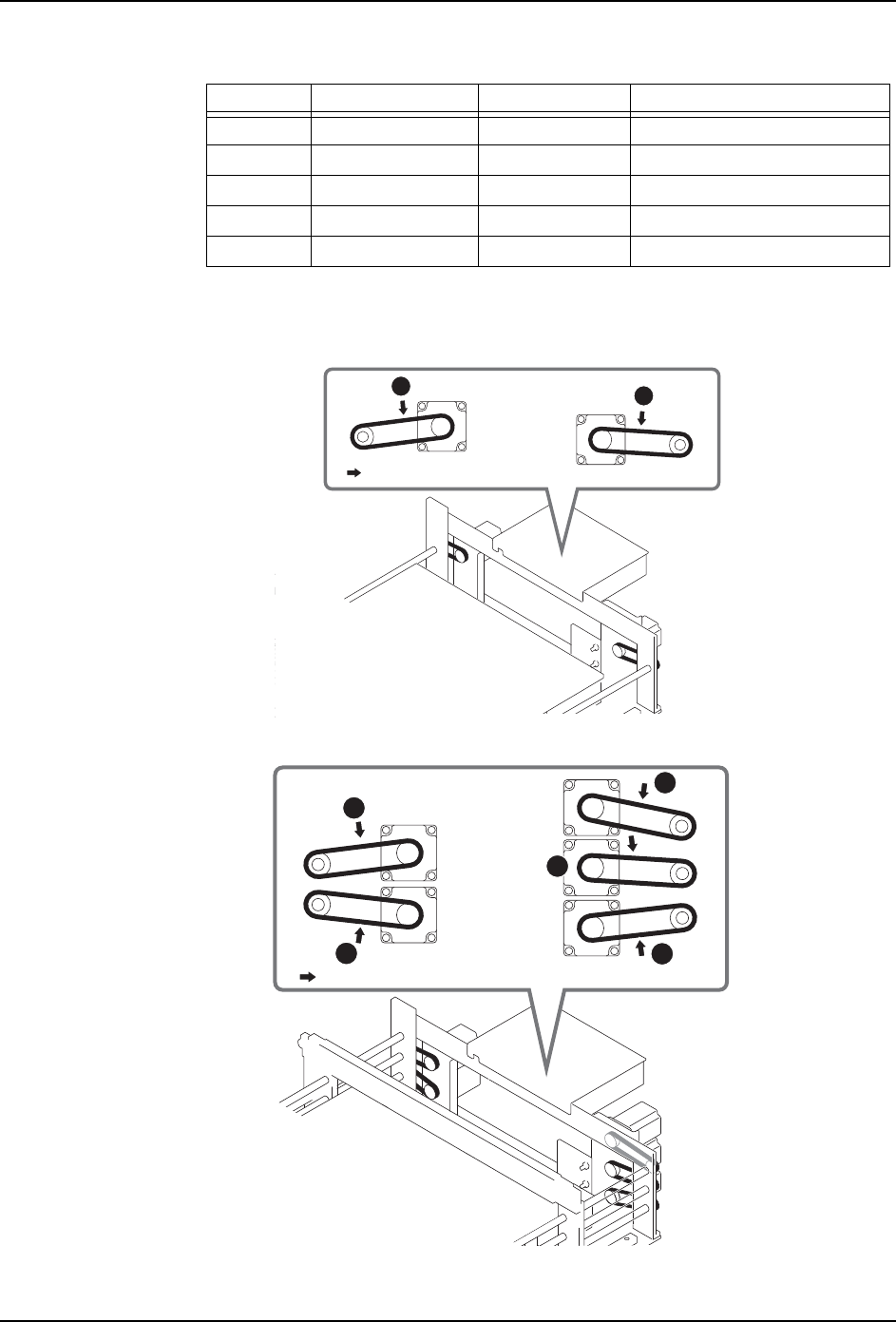

M6-2/M6-2SP 模组搬运轨的规定张力
备注 )有关 M6-2 扩张搬运轨，与 M6-2(SP) 搬运轨同样。作业时，请将搬运轨盖板拆除后进
行。详细请参考 ( 详细请参考 「8.25 拆除 M6-2 扩张搬运轨道模组的搬运轨道盖板」）
图中记号 调整时张力 (Hz) 公差范围 (Hz) 备注
A 199±10 113 ～ 209 通道 1 搬运用
B 199±10 113 ～ 209 通道 2 搬运用
C 278±10 161 ～ 288 通道 2 调整基准轨道宽度用
D 301±10 175 ～ 311 通道 1 调整宽度用
E 278±10 161 ～ 288 通道 2 调整从属轨道宽度用
01MEC-0418S
A
D
䋼ऩᨀ䖤䔼䘧䋾
㧦⌟ᅮഄᮍ
01MEC-0417Sa
A
B
E
C
D
䋼ঠᨀ䖤䔼䘧䋾
㧦⌟ᅮഄᮍ
QD145-21 6. 预防保养
NXT II 机械手册 377

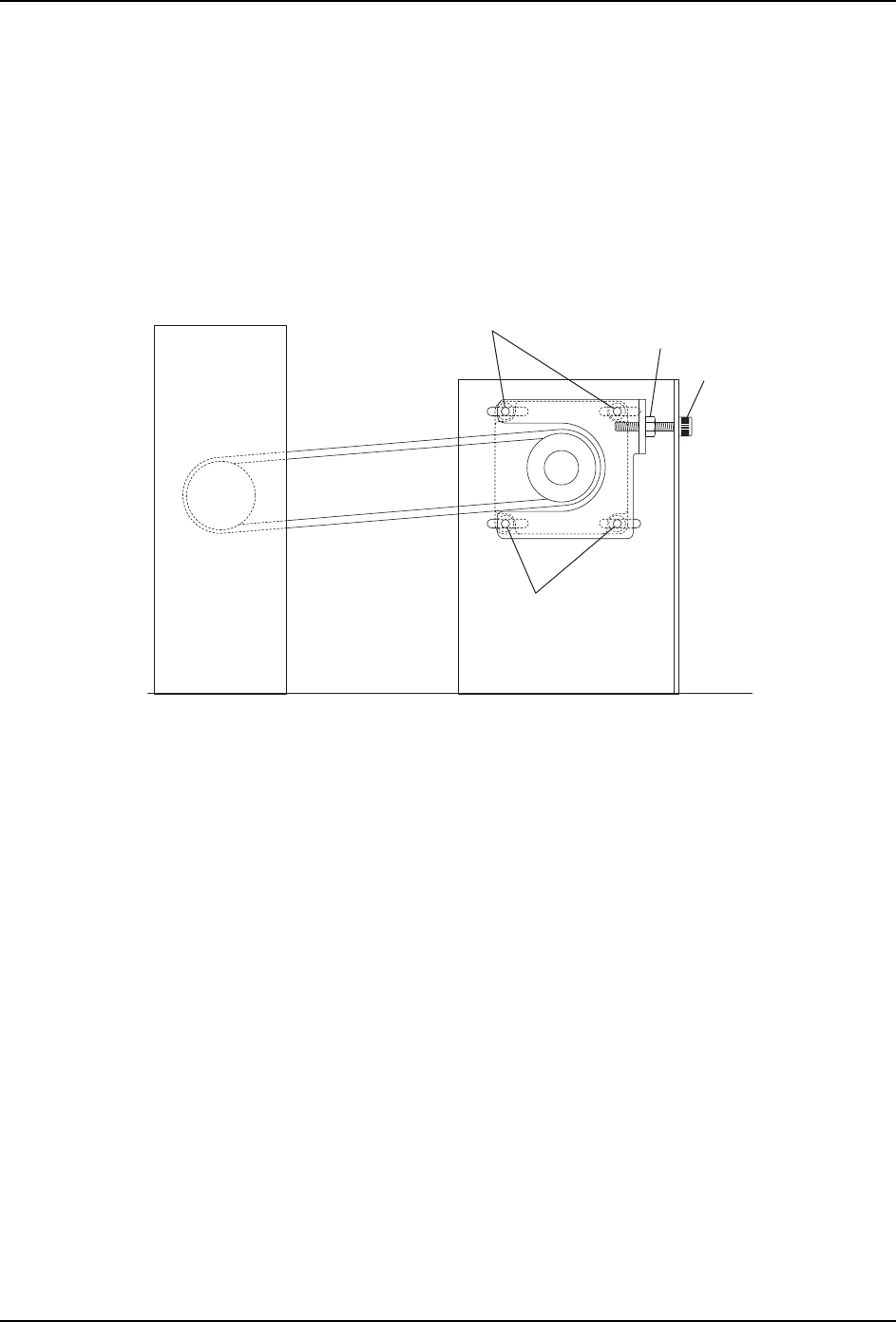

检查 · 调整方法
1. 请准备张力仪。
2. 请在皮带的跨度中央部测定张力，确认测定值在公差范围以内。
3. 测定值在公差范围以外时，请按照以下要领调整到规定张力。
a. 请松开马达的固定螺栓。
b. 请松开调节螺栓的螺母。
c. 旋转调节螺栓，使其达到规定值进行调整。
d. 请拧紧马达的固定螺栓。
e. 请拧紧调节螺栓的螺母。
f. 请再次测定皮带张力，确认是否在公差范围内。
01MEC-0419Sa
䈹᮪㷰ṉ
䬷ᇐ㷰∃
രᇐ㷰ṉ
രᇐ㷰ṉ
1P
1P
6. 预防保养 QD145-21
378 NXT II 机械手册
6.11.17 废料带处理切刀的清扫
如果显示出切刀动作不良警告，请进行以下的清扫。
1. 拆下废料带处理单元。( 详细请参考 「8.4 废料带处理单元的更换」)
2. 用压缩空气从输送槽向废料带切刀吹气，除去残存的废料带及元件。此外，如果在刀刃
上粘附有料带拼接时的胶带等付着物时请除去。
6.11.18 废料带处理单元输送槽的清扫
发生送料不良时，请进行以下的清扫。
1. 拆下废料带处理单元。( 详细请参考 「8.4 废料带处理单元的更换」)
2. 用压缩空气吹气，请除去付着在输送槽内的废料带及元件。此外，如果在输送槽上粘附
有料带拼接时的胶带等付着物时请除去。
警告
不能将手指等放入废料带处理单元的开口部分。存在受伤的危险。
1;7:7&6D
ᑳ᭭ᏺ໘⧚ߛߔ
警告
不能将手指等放入废料带处理单元的开口部分。存在受伤的危险。
1;7:7&6D
䕧䗕ῑ
