3 Dati tecnici e moduli Istruzioni per l'uso SIPLACE SX1/SX2 edi zione V2 e V3 3.5 Dimensioni e peso A partire dalla versione software SR.713.1 Edizione 12/2020 114 3.5.5 Baricentro della macchina per il montaggio d…
Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3 3 Dati tecnici e moduli
A partire dalla versione software SR.713.1 Edizione 12/2020 3.5 Dimensioni e peso
113
3.5.4 Raggi di manovra dei carrelli CO nella macchina SIPLACE SX1/SX2
3

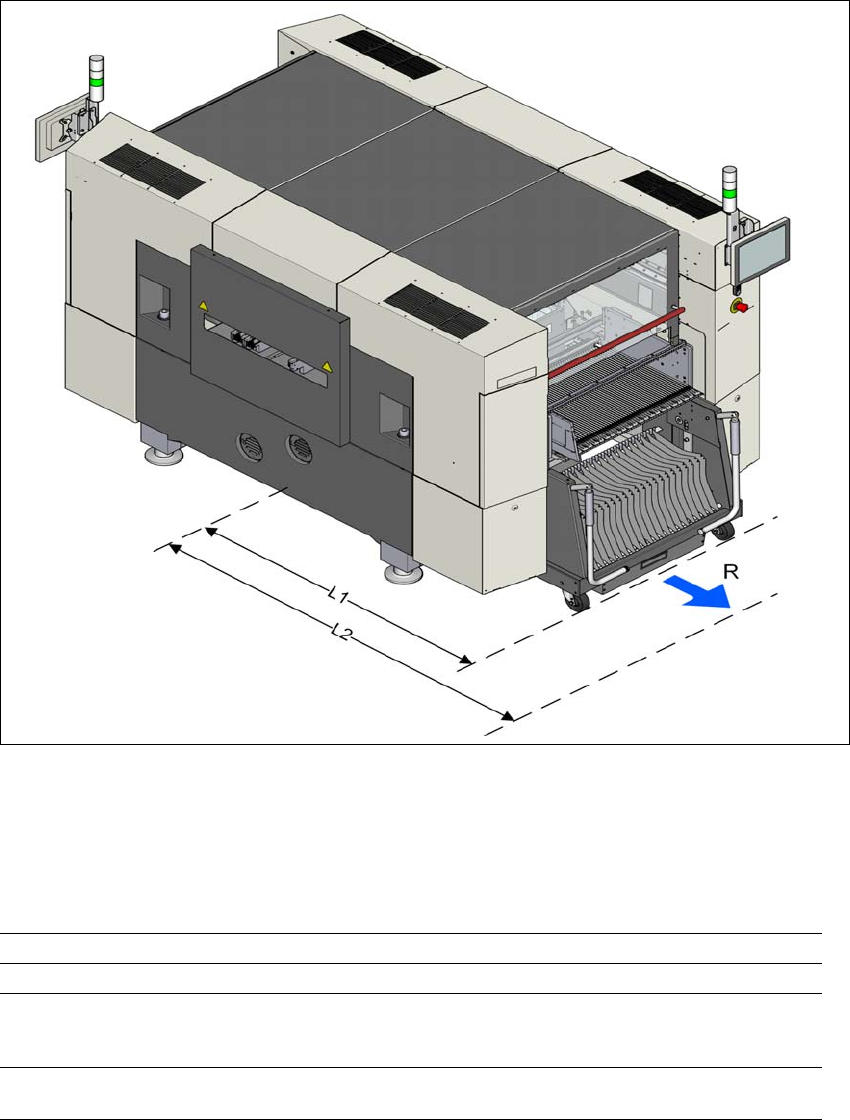

Fig. 3.5 - 3 Raggi di manovra dei carrelli CO nella macchina per il montaggio di componenti SX1/SX2
I raggi di manovra R dei carrelli CO nelle macchine per il montaggio di componenti SX1/SX2 sono
pari a:
3
3
Posto 1 (esterno) Posto 2 (interno)
Raggio di manovra R 760 mm 760 mm
Distanza L1: dal centro della
macchina al bordo esterno del
carrello CO
1300 mm 1175 mm
Distanza L2: dal centro della
macchina alla parete
2060 mm 1935 mm
3 Dati tecnici e moduli Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3
3.5 Dimensioni e peso A partire dalla versione software SR.713.1 Edizione 12/2020
114
3.5.5 Baricentro della macchina per il montaggio di componenti SX1/SX2
3

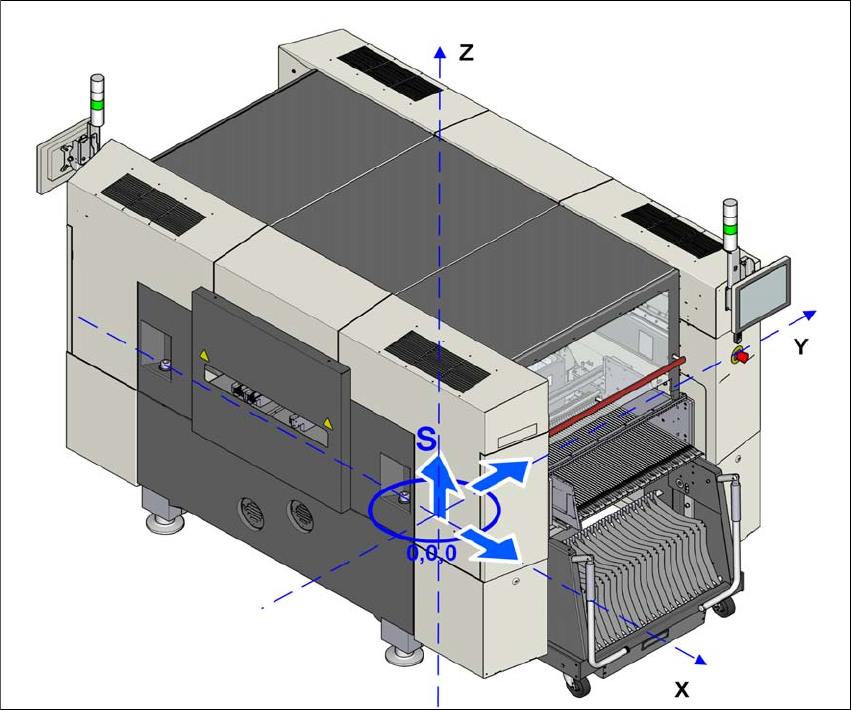

Fig. 3.5 - 4 Baricentro della macchina per il montaggi odi componenti SX1/SX2 in millimetri
Coordinata X 0 mm
Coordinata Y 0 mm
Coordinata Z 738,5 mm
Le coordinate del baricentro sono valide per una macchina con altezza di convogliamento CST di
900 mm.
Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3 3 Dati tecnici e moduli
A partire dalla versione software SR.713.1 Edizione 12/2020 3.6 Quadro d'insieme moduli
115
3.6 Quadro d'insieme moduli
3.6.1 Quadro d'insieme della SIPLACE SX2 V3
3
3
Fig. 3.6 - 1 Macchina per il montaggio di componenti SIPLACE SX2 V3 - quadro d'insieme
(1) Modulo base
(2) Modulo robot
(3) Portale 2 con testa di montaggio
(4) Convogliatore circuito stampato (singolo o doppio)
(5) Portale 1 con testa di montaggio
(6) Schermo multi-touch
(7) Carrello CO sul posteggio 1
(8) Posteggio 2 con dispositivo di caricamento, dispositivo di taglio cinghia e canale della cinghia
vuota
(T) Direzione di convogliamento circuito stampato
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(6)
(8)
