6 Estensioni della stazione Istruz ioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3 6.9 SIPLACE Very High Force TwinStar (VHF TH) A partire dalla ve rsione software SR.713.1 Edizione 12/2020 328 6.9.3 Dati tecn ici 6…
Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3 6 Estensioni della stazione
A partire dalla versione software SR.713.1 Edizione 12/2020 6.9 SIPLACE Very High Force TwinStar (VHF TH)
327
6.9 SIPLACE Very High Force TwinStar (VHF TH)
Articolo n. 00519986-xx VHF TwinStar con portale
6.9.1 Descrizione
La testa SIPLACE Very High Force TwinStar Head è un'ulteriore evoluzione della testa standard
TwinStar. La SIPLACE Very High Force TwinStar è particolarmente adatta a processare compo-
nenti di grandi dimensioni con requisiti elevati.
Per la descrizione dettagliata vedere le istruzioni di montaggio "Montageanleitung - Head Re-
configuration Kit VHF-Kopf", n. art. 00197270-xx.
6.9.2 Panoramica
6

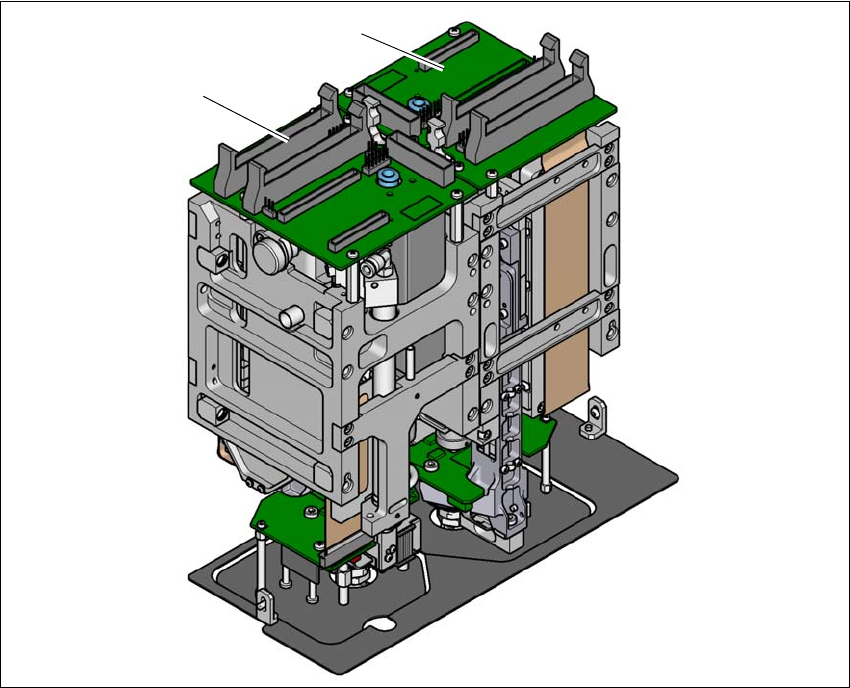

Fig. 6.9 - 1 SIPLACE Very High Force TwinStar (VHF TH)
(1) Modulo Pick&Place 1 (P&P1)
(2) Modulo Pick&Place 2 (P&P2)
2
1
6 Estensioni della stazione Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3
6.9 SIPLACE Very High Force TwinStar (VHF TH) A partire dalla versione software SR.713.1 Edizione 12/2020
328
6.9.3 Dati tecnici
6
Per il resto i dati tecnici delle teste SIPLACE TwinStar e SIPLACE Very High Force TwinStar sono
identici (vedi sezione 3.7.6.1
, pagina 139).
Forza di appoggio programmabile
1,0 N - 15 N
2,0 N - 70 N
2,0 N -100 N
*a
*)a SIPLACE Very High Force Twin Star (VHF TH), n. articolo 03096701-03 e pacchetto OSC.
Altezza max. CO
50 mm
*b
*)b Altezza CO max. 50 mm su richiesta con Very High Force TwinStar (VHF TH) e tipo di pipette 508.
Peso CO max.
da 160 g fino a max. 300 g
*c
*)c Con componenti fino a 300 g utilizzare la funzione per la misurazione e il calcolo dell'inerzia di massa di
elementi e pipette sulla stazione. I valori di inerzia calcolati possono essere memorizzati nell'editor dei com-
ponenti e nell'editor delle pipette di SIPLACE Pro desk. Suggerimento: utilizzare la funzione per la misura-
zione del momento di inerzia per componenti a partire da un peso di 50 g.
Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3 6 Estensioni della stazione
A partire dalla versione software SR.713.1 Edizione 12/2020 6.10 Videocamere fisse
329
6.10 Videocamere fisse
6.10.1 Videocamera CO P&P, tipo 25 GigE (videocamera FC)
Articolo n. 03222727-xx Videocamera CO fissa, tipo 25 GigE
6

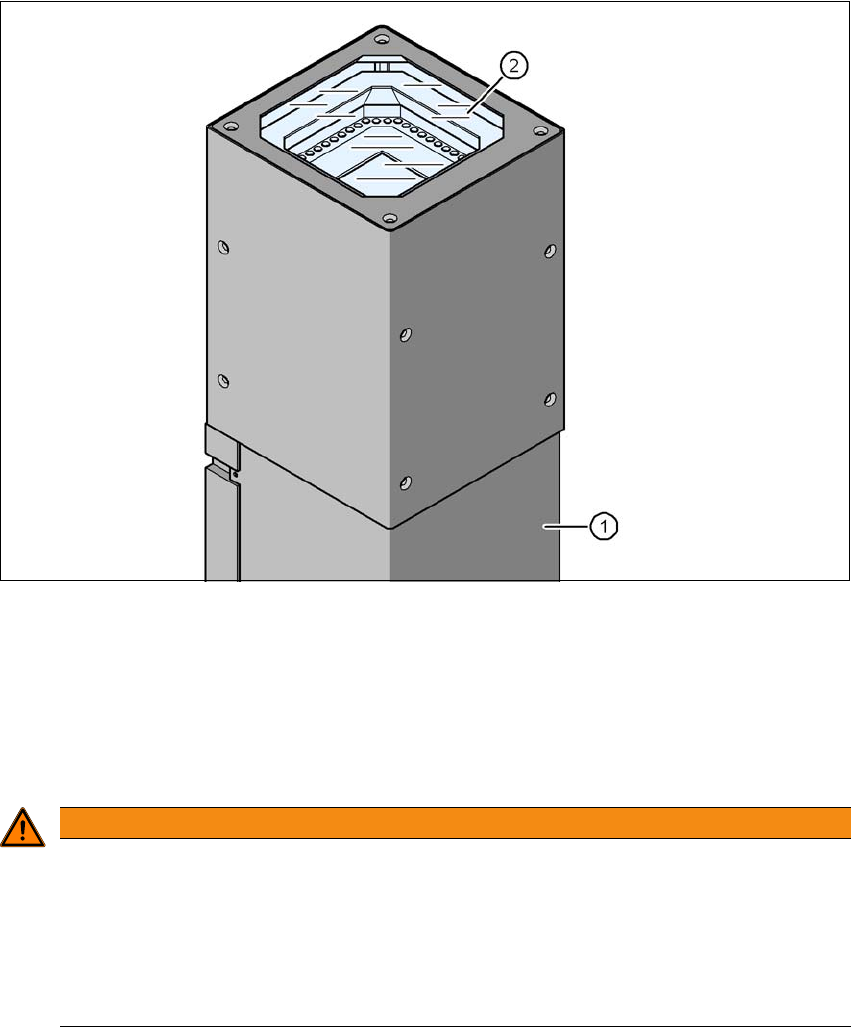

Fig. 6.10 - 1 Videocamera CO fissa, P&P, tipo 25 GigE (videocamera FC)
(1) Involucro della videocamera con videocamera integrata e relativo amplificatore
(2) Lastra di vetro - al di sotto: illuminazione e ottiche
6.10.1.1 Indicazioni di sicurezza
6
AVVERTENZA
Pericolo di collisione!
In caso di cambio della testa di montaggio da TwinStar a SpeedStar, la SpeedStar può
urtare gli involucri delle videocamere.
Smontare le videocamere CO fisse della TwinStar.
Cambiando testa di montaggio, da TwinStar a MultiStar, la videocamera CO fissa
deve essere installata nella posizione inferiore.
