Istruzioni per l'uso SIPLACE SX1 /SX2 edizione V2 e V3 3 Dati tec nici e moduli A partire dalla versione software SR.713.1 Edizione 12/2020 3.7 T esta di montaggio 121 3.7.1.2 Dati tecnici SIPLACE S peedSt ar (C&…
3 Dati tecnici e moduli Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3
3.7 Testa di montaggio A partire dalla versione software SR.713.1 Edizione 12/2020
120
3.7.1.1 Panoramica
3
3
Fig. 3.7 - 1 SIPLACE SpeedStar - panoramica
(1) Attacco per il circuito di tenuta della pompa del vuoto
(2) Scheda "distributore intermedio" (sotto il rivestimento)
(3) Maniglia
(4) Motore stella
(5) Azionamento DP
(6) Pipette
(7) Valvola di regolazione della pressione
(8) Motore Z (motore lineare)
(9) Cilindro di prelievo
(5)
(1)
(7)
(2)
(3)
(4)
(6)
(8)
(9)
Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3 3 Dati tecnici e moduli
A partire dalla versione software SR.713.1 Edizione 12/2020 3.7 Testa di montaggio
121

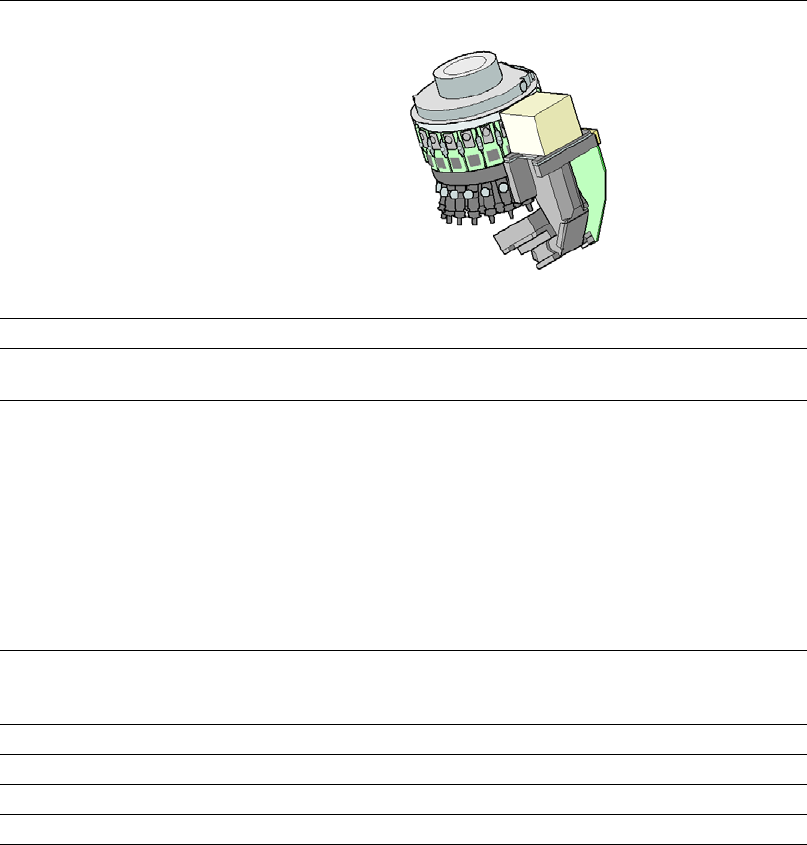

3.7.1.2 Dati tecnici SIPLACE SpeedStar (C&P20 P2)
SIPLACE SpeedStar (C&P20 P2)
con videocamera CO tipo 48
Gamma dei CO
*a
*)a Ricordare che la gamma di CO montabili viene influenzata anche dalle geometrie delle piazzole, dagli
standard specifici del cliente e dalle tolleranze d'imballaggio dei CO.
da 0,12 mm x 0,12 mm (0201 metrico) fino a 2220, Melf, SOT,
SOD, Bare-Die, Flip-Chip
Specifiche CO
altezza max.
reticolo min. piedini
larghezza min. piedini
reticolo min. sfere
diametro min. sfere
dimensioni min.
dimensioni max.
peso max
4 mm
70 μm
30 μm
100 µm
50 µm
0,12 mm x 0,12 mm
8,2 mm x 8,2 mm
1 g
Forza d'appoggio 1,3 N ± 0,5 N (valore standard)
0,5 N - 4,5 N
Touchless Placement
Tipi di pipette 40xx/60xx
Precisione X-/Y
*b
*)b I valori di precisione dipendono dalle caratteristiche della dotazione e delle prestazioni di fornitura.
± 34 µm / 3σ
Precisione angolare ± 0,5° / 3σ
Piani di illuminazione 5
3 Dati tecnici e moduli Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3
3.7 Testa di montaggio A partire dalla versione software SR.713.1 Edizione 12/2020
122
3.7.2 SIPLACE SpeedStar C&P20 P sulla SIPLACE SX1/SX2 V2
3
Per la SIPLACE SX1/SX2 V2 è disponibile la testa per elevate prestazioni di montaggio SIPLACE
SpeedStar C&P20 P.
3
ATTENZIONE
Spostare la testa di montaggio afferrandola esclusivamente per la maniglia
La testa di montaggio deve essere spostata a mano utilizzando esclusivamente l'appo-
sita maniglia.
