4 Installazione e messa in eserciz io Istruzioni per l'uso SIPLAC E SX1/SX2 edizione V2 e V3 4.3 Installazione della macchina per il montaggio di componenti A partir e dalla versione software SR.713.1 Edizione 12/20…
Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3 4 Installazione e messa in esercizio
A partire dalla versione software SR.713.1 Edizione 12/2020 4.3 Installazione della macchina per il montaggio di componenti
203
4.3 Installazione della macchina per il montaggio di com-
ponenti
4.3.1 Avvertenze
4
4
4
4
AVVERTENZA
Rispettare le norme antinfortunistiche vigenti
Solo tecnici o personale certificato SIPLACE possono installare e mettere in servizio la
macchina per il montaggio di componenti.
Rispettare le norme antinfortuni vigenti per il trasporto di merci pesanti.
AVVERTENZA
Pericolo di lesioni durante i lavori di montaggio sul lato inferiore della macchina per il mon
-
taggio di componenti
Pericolo di lesioni durante i lavori di montaggio sul lato inferiore della macchina per il mon-
taggio di componenti.
Mettere in sicurezza la macchina per il montaggio di componenti adottando apposite
misure. Non è permesso il solo elevatore a forche come supporto.
AVVERTENZA
Pericolo di lesioni durante i lavori di montaggio!
Un posizionamento errato dei portali durante il montaggio limita la libertà di movimento
della testa e può provocare ferimenti.
Accertarsi che i portali siano posizionati sull'area del convogliatore di CST, in modo
che non limitino la libertà di movimento della testa durante il montaggio.
AVVERTENZA
Impostazione dell'altezza della macchina per il montaggio di componenti
Per impostare l'altezza della macchina per il montaggio di componenti sono necessarie
due persone:
– una persona che esegue i lavori di montaggio necessari
– l'altra che sorveglia la stabilità della macchina per il montaggio di componenti
sollevata durante il montaggio.
4 Installazione e messa in esercizio Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3
4.3 Installazione della macchina per il montaggio di componenti A partire dalla versione software SR.713.1 Edizione 12/2020
204
4
4.3.2 Sollevamento e trasporto delle macchine per il montaggio di componenti
con l'elevatore a forche
4

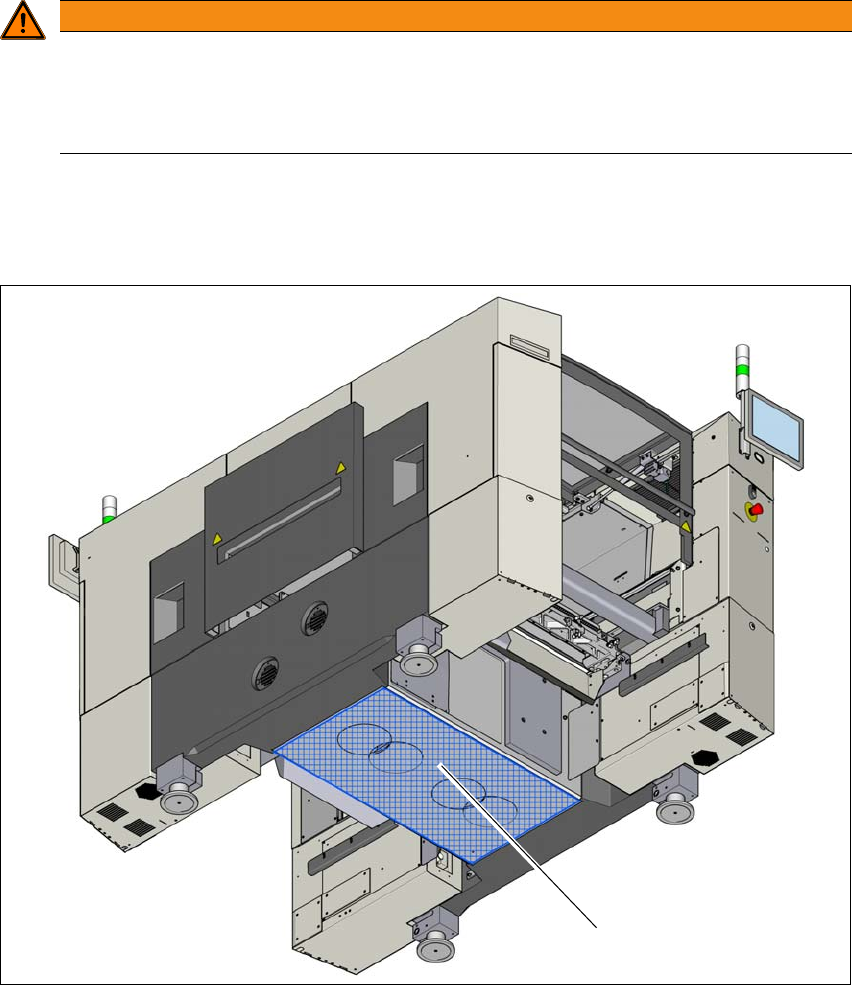

Fig. 4.3 - 1 Superfici di appoggio - forche trasversali alla direzione di convogliamento dei circuiti stampati
(1) Superficie di appoggio per le forche dell'elevatore
Posizionare l'elevatore a forche trasversalmente rispetto alla direzione del convogliatore dei
circuiti stampati e aprire la forca abbastanza affinché le superfici di appoggio della macchina
poggino uniformemente sulla forca.
Prima di sollevare la macchina, rispettare assolutamente i seguenti punti per evitare danni
irreversibili alla macchina per il montaggio di componenti:
AVVERTENZA
Pericolo di schiacciamento!
Pericolo di schiacciamento dei piedi durante il trasporto della macchina per il montaggio
di componenti.
Indossare le speciali calzature rinforzate.
(1)
Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3 4 Installazione e messa in esercizio
A partire dalla versione software SR.713.1 Edizione 12/2020 4.3 Installazione della macchina per il montaggio di componenti
205
4
4
4
4
4.3.3 Montaggio delle parti annesse
Alla consegna della macchina per il montaggi di componenti lo schermo, la tastiera e il segnala-
tore luminoso sono smontati. Per il montaggio procedere come descritto di seguito:
– montare i segnalatori luminosi vedi sezione 4.3.3.2
, pagina 206
– montare i monitor vedi sezione 4.3.3.3, pagina 206
AVVERTENZA
Orientamento della forca!
– Disporre la forche parallelamente al convogliatore di circuiti stampati.
– Disporre la forca parallelamente al convogliatore di circuiti stampati.
AVVERTENZA
Rischio di danneggiamento se la distanza tra le forche è eccessiva!
Se si aumenta la distanza tra le forche in modo tale che la macchina per il montaggio di
componenti venga sollevata al di fuori della superficie di appoggio, il telaio può deformarsi
e possono danneggiarsi cavi e condutture.
Le forche possono essere aperte solo fintanto che restano sempre all'interno della
superficie di appoggio del lato inferiore della macchina (vedi fig. 4.1 - 3
, pagina 189).
AVVERTENZA
Rischio di danneggiamento con caricamento su un solo lato!
Il caricamento su un solo lato dei piedi della macchina, ad es. in seguito al suo ribaltamen-
to, può provocare la deformazione dei piedi.
Quando si solleva la macchina per il montaggio di componenti assicurarsi che sulle
forche dell'elevatore gravino pesi uniformi.
Utilizzare una base solida tra forca e macchina.
È consigliabile che una seconda persona assista al sollevamento della macchina e
controlli che non si inclini di lato.
AVVERTENZA
Rischio di danneggiamento!
La filettatura dei piedini della macchina nel telaio può rovinarsi strisciando sul pavimento
o in seguito a urti.
Durante il trasporto, accertarsi che tutti i piedi della macchina siano sollevati dal pa-
vimento.
