5 Esecuzione di compiti sulla m acchina per il montaggio di comp onenti Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3 5.5 Interfaccia utente A partire dalla versione software SR.713.1 Edizione 12/2020 244 5.…
Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3 5 Esecuzione di compiti sulla macchina per il montaggio di componenti
A partire dalla versione software SR.713.1 Edizione 12/2020 5.5 Interfaccia utente
243
5.5.1 Riga di stato
La riga di stato mostra lo stato operativo corrente della stazione, l'ultimo errore che si è verificato
e indica all'utente l'operazione da effettuare.

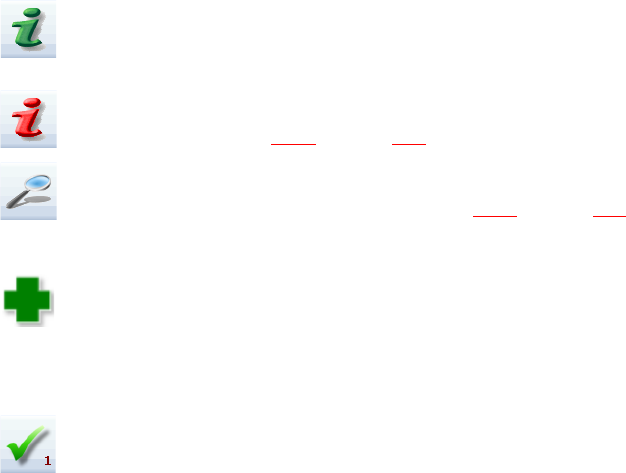

In fondo alla riga di stato, nell'angolo destro della finestra, appaiono icone diverse, a seconda delle
circostanze:
(Verde) Attiva la guida on-line sensibile al contesto, riferita alla vista corrente. Per tutti gli elementi
di comando disponibili nella vista viene fornita una breve descrizione
(Rosso) Apre il sistema di guida che visualizza le cause probabili dell'errore corrente e i possibili
rimedi (vedi sezione 5.6.1
, pagina 251).
Apre una finestra di dialogo in cui appaiono indicati la fonte, la descrizione dell'errore e la data e
l'ora in cui si esso è verificato (vedi sezione 5.6.1
, pagina 251). Anche da questa finestra è possi-
bile richiamare la guida relativa all'errore corrente.
Apre la videata dei dettagli per l'errore corrente. In questa videata è possibile richiamare diretta-
mente delle misure di eliminazione dell'errore (visualizzata solo per determinati messaggi di er-
rore).
Rimuove l'errore attualmente visualizzato nella riga di stato.
5.5.2 Riquadro relativo alla lavorazione e alla visualizzazione
In questo riquadro sono visualizzati i pulsanti necessari per impostare/attivare funzioni, informa-
zioni generali relative al circuito stampato, all'allestimento, al lotto e altre segnalazioni.
Gli oggetti grafici animati e contraddistinti da vari colori indicano all'utente processi o stati (ad es.
la lavorazione, il posteggio vuoto, ecc.).
Per una panoramica di tutti i pulsanti e le informazioni consultare la guida on-line.
5 Esecuzione di compiti sulla macchina per il montaggio di componenti Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3
5.5 Interfaccia utente A partire dalla versione software SR.713.1 Edizione 12/2020
244
5.5.3 Barra degli strumenti
La barra degli strumenti contiene i pulsanti necessari per le funzioni principali del software della
stazione.
Con questi pulsanti è possibile attivare altre viste dell'interfaccia utente accedendo così a ulteriori
funzioni (vedi sezione 5.5.5
, pagina 248).
5

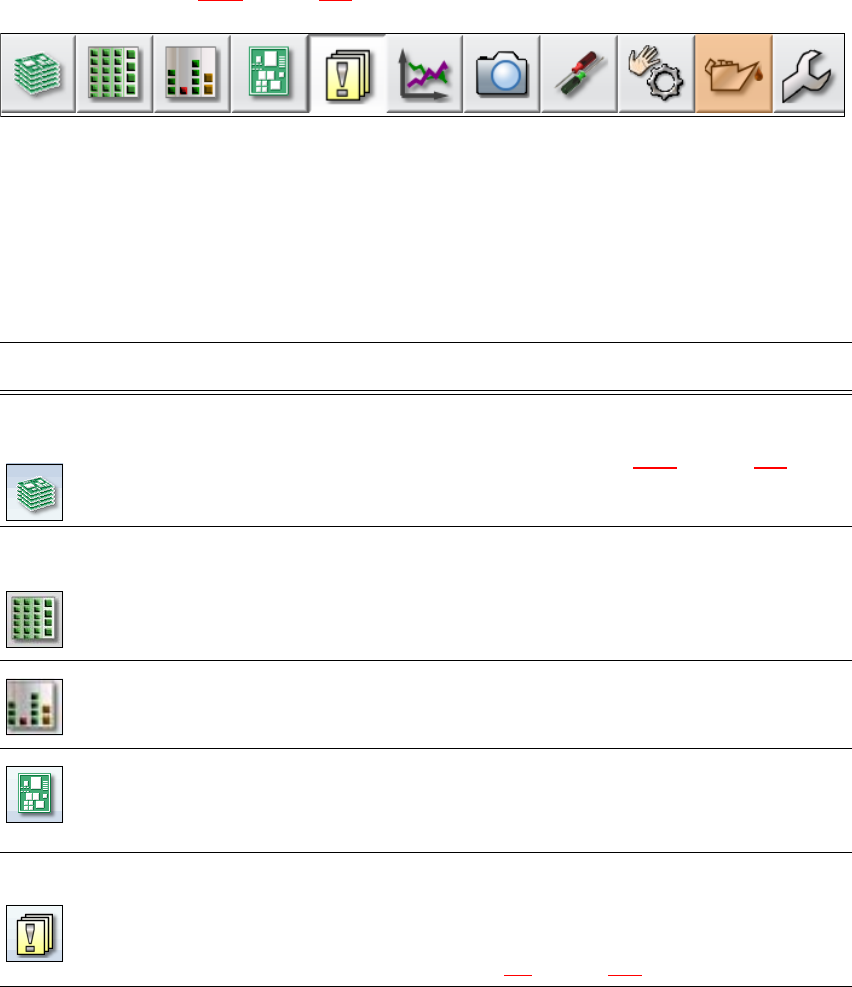

Fig. 5.5 - 2 Barra degli strumenti
I pulsanti variano in funzione della configurazione e del livello di comando impostato. Alcune viste
sono accessibili solo a livelli di comando superiori.
La tabella che segue fornisce una breve descrizione dei pulsanti e delle principali funzioni asso-
ciate.
5
Icona Vista Descrizione
Produzione
(vista principale)
Visualizza lo stato della macchina per le operazioni più frequenti
durante la produzione.
Visualizza gli stati operativi, vedi sezione 5.5.2
, pagina 243.
Visualizza i posteggi, il nome dell'allestimento, del lotto, le modifi-
che alla configurazione e ulteriori opzioni.
Convogliatori,
componenti e pi-
pette
L'utente può richiamare singolarmente l'allestimento per ciascuno
dei 4 posteggi.
Controllo e allestimento di convogliatori, componenti e pipette.
Teaching delle forme dei contenitori e delle tasche dei componenti.
Visualizza il controllo del livello di riempimento.
Videata del livello
di riempimento
Durante il montaggio l'operatore può vedere, in qualsiasi momento,
quando i singoli convogliatori sono vuoti e devono essere nuova-
mente riempiti.
Circuiti stampati Visualizza i circuiti stampati e la lista delle posizioni di montaggio.
Controllo e allestimento dei circuiti stampati e dei componenti.
Teaching delle mire.
Messaggi Visualizza messaggi relativi a eventi precedenti o attuali. I messag-
gi sono suddivisi per tipologie. Si possono richiamare diverse
tabelle: una per gli errori traccia, gli errori di trasporto, gli errori
relativi alla macchina, di tipo generale e le segnalazioni di errore
concatenate (vedi sezione 5.6
, pagina 250).
Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3 5 Esecuzione di compiti sulla macchina per il montaggio di componenti
A partire dalla versione software SR.713.1 Edizione 12/2020 5.5 Interfaccia utente
245
5.5.4 Uso del software della stazione all'interno delle viste
La maggior parte delle viste che si attivano dalla barra degli strumenti (vedi sezione 5.5.3, pagina
244
) mettono a disposizione, sul lato destro della finestra di dialogo, un'ulteriore barra degli stru-
menti verticale che dà accesso a viste secondarie e ad altre funzioni.
5
Esempio: Videata "Convogliatori, componenti e pipette"
Fare clic sulla barra degli strumenti sull'icona "Convogliatori, componenti e pipette" .

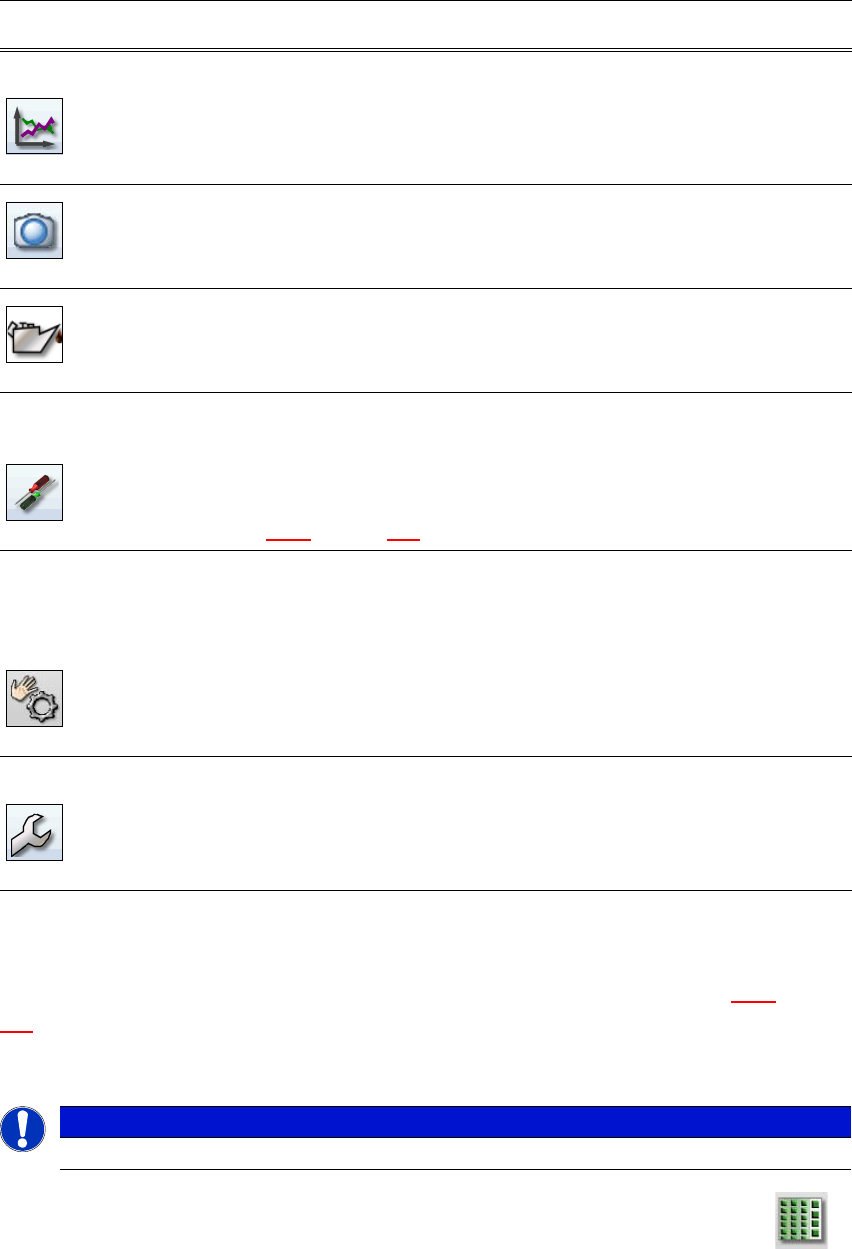

Statistiche Visualizza statistiche relative a prestazioni, qualità e materiale
scartato. Visualizza le prestazioni della macchina e i circuiti stam-
pati.
Avvia il sistema OIS (Operator Information System); per ulteriori
informazioni si rimanda alla documentazione relativa a OIS.
Immagine live du-
rante il montaggio
Visualizza le singole immagini live della videocamera.
Solo a partire dal livello di comando "Produzione avanzata" :
visualizza e memorizza i dump di Vision.
Stato di manuten-
zione
Riporta informazioni relative allo stato di manutenzione della mac-
china per il montaggio di componenti.
Per ulteriori informazioni consultare le istruzioni di manutenzione.
Impostazioni Contiene tutte le impostazioni e opzioni.
Consente di impostare il livello di comando, la lingua dell'interfaccia
utente.
Visualizza e modifica le impostazioni della macchina, impostazioni
utente, opzioni della macchina e opzioni software, vedi sezione
5.5.5
, pagina 248.
Controllo sensori
e funzioni
Contiene informazioni e funzioni per test e diagnosi.
Impostazione delle funzioni assegnabili al pulsante di avvio della
macchina per il montaggio di componenti.
Disponibile solo a partire dal livello di comando "Produzione avan-
zata":
Corsa di riferimento globale, test delle funzioni della testa C&P20.
Funzioni singole e corse a ciclo continuo. Ogni portale viene
pilotato singolarmente.
Assistenza Strumenti per l'assistenza.
Solo a partire dal livello di comando "Assistenza (cliente)".
Allestimento e calibratura della macchina per il montaggio di com-
ponenti SIPLACE, download di versioni software embedded, cali-
bratura e configurazione dell'intera macchina.
Icona Vista Descrizione
NOTA
Per una descrizione dettagliata delle singole funzioni si rimanda alla guida on-line.
