Istruzioni per l'uso SIPLACE SX1 /SX2 edizione V2 e V3 5 Esecuzio ne di compiti sulla macchi na per il montaggio di componenti A partire dalla versione software SR.713.1 Edizione 12/2020 5.7 S egnalatori luminosi co…
5 Esecuzione di compiti sulla macchina per il montaggio di componenti Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3
5.7 Segnalatori luminosi con avvisatore acustico A partire dalla versione software SR.713.1 Edizione 12/2020
256
5.7.2.2 Configurazione del segnalatore luminoso tricolore con ritardo e avvisatore acu-
stico

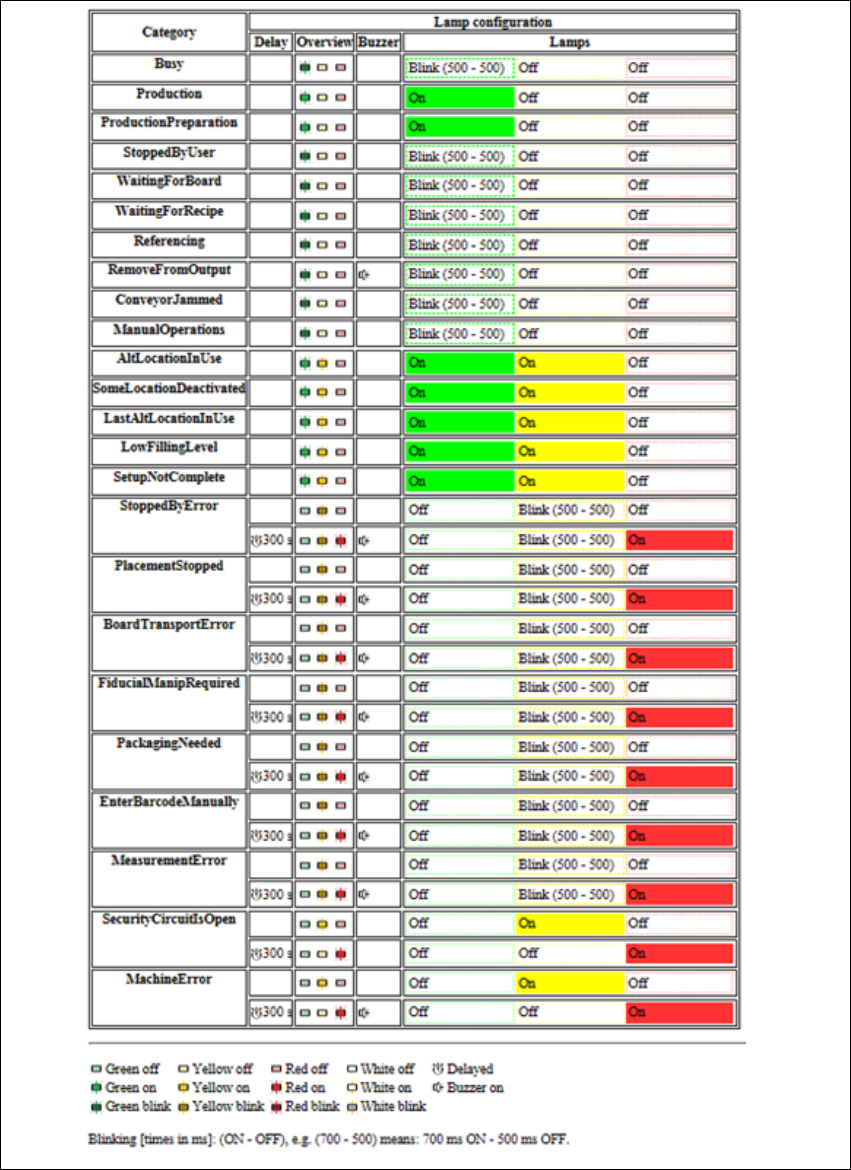

Fig. 5.7 - 3 Configurazione del segnalatore luminoso tricolore con avvisatore acustico
Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3 5 Esecuzione di compiti sulla macchina per il montaggio di componenti
A partire dalla versione software SR.713.1 Edizione 12/2020 5.7 Segnalatori luminosi con avvisatore acustico
257
5.7.2.3 Configurazione del segnalatore luminoso bicolore con avvisatore acustico

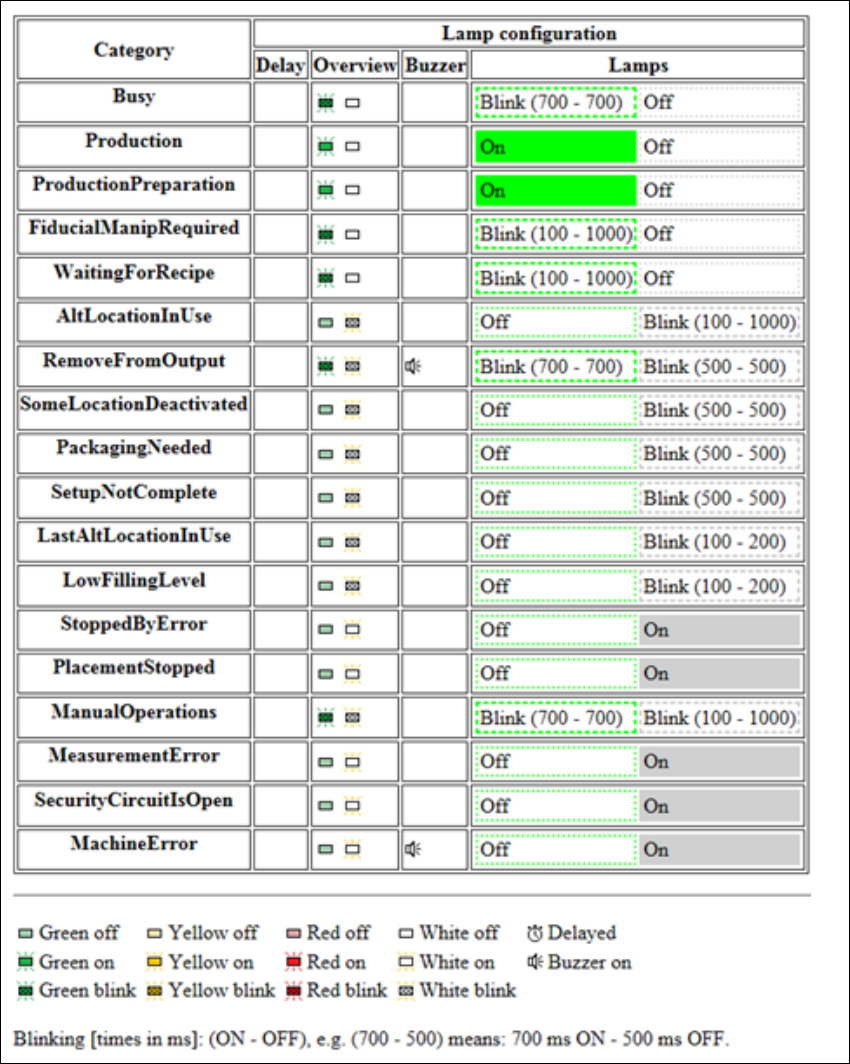

Fig. 5.7 - 4 Configurazione del segnalatore luminoso bicolore con avvisatore acustico
5 Esecuzione di compiti sulla macchina per il montaggio di componenti Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3
5.7 Segnalatori luminosi con avvisatore acustico A partire dalla versione software SR.713.1 Edizione 12/2020
258
5.7.2.4 Segnalatore luminoso con avvisatore acustico - cinque colori (opzionale nella
SIPLACE SX1/SX2 V3)
La sequenza di colori L1...L5 del segnalatore luminoso è configurabile. I segnalatori luminosi in-
dicano gli stati di esercizio e l'eventuale malfunzionamento della macchina per il montaggio di
componenti. A tale proposito vedi
Sezione 5.7 a pagina 254.

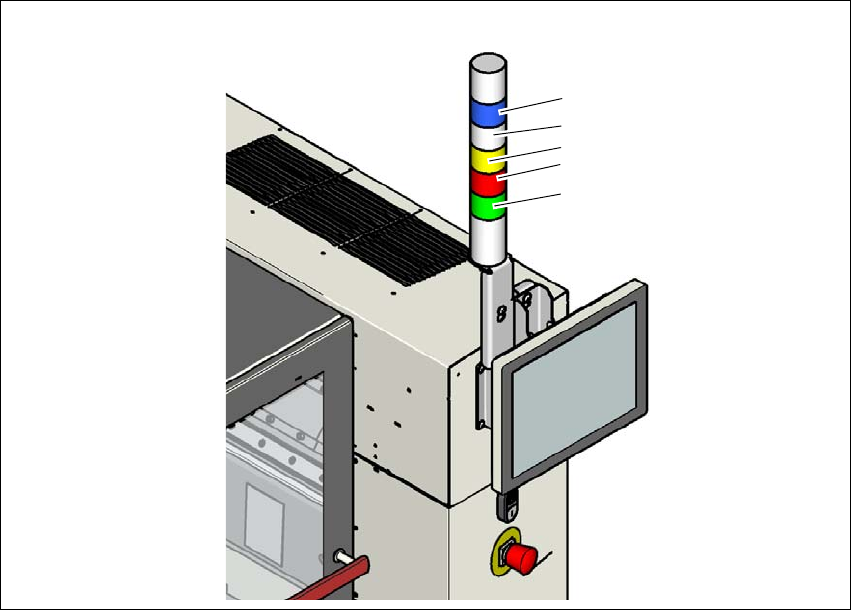

Fig. 5.7 - 5 Segnalatori luminosi degli stati di esercizio
5
(L2)
(L1)
(L3)
(L4)
(L5)
