Istruzioni per l'uso SIPLACE SX1 /SX2 edizione V2 e V3 2 Sicurezz a di esercizio A partire dalla versione software SR.713.1 Edizione 12/2020 2.5 I ndicazioni di sicurezza relative a l funzionamento delle macchin e p…
2 Sicurezza di esercizio Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3
2.5 Indicazioni di sicurezza relative al funzionamento delle macchine per il montaggio di componenti SX1/SX2 A partire dalla versione
software SR.713.1 Edizione 12/2020
74
2.5.8 Indicazioni di sicurezza sullo spostamento manuale dell'asse Z sulla Twin-
Star
2
2
Fig. 2.5 - 3 Pericolo di schiacciamento da parte dell'unità di ritorno nella TwinStar
(1) Unità di ritorno, cilindro pneumatico
(2) Asta dello stantuffo
(3) Finecorsa dell'unità di ritorno
(4) Rischio di schiacciamento delle dita
ATTENZIONE
Pericolo di schiacciamento sulla TwinStar!
La notevole forza elastica del cilindro comporta un ritorno molto rapido del finecorsa e un
potenziale rischio di schiacciamento delle dita. Questo vale anche per l'interno della Twin-
Star, quando l'asta dello stantuffo torna rapidamente nella posizione iniziale.
Non muovere mai l'asse Z verso il basso tenendo la mano sul finecorsa dell'unità di
ritorno.
Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3 2 Sicurezza di esercizio
A partire dalla versione software SR.713.1 Edizione 12/2020 2.5 Indicazioni di sicurezza relative al funzionamento delle macchine per il
montaggio di componenti SX1/SX2
75
2.5.9 Indicazioni di sicurezza per il cambio della testa di montaggio TwinStar
2
2.5.10 Indicazioni di sicurezza per l'aggancio e lo sgancio del carrello CO
2
2
2
2
2.5.11 Indicazioni di sicurezza per lo svuotamento del contenitore scarti cinghia
Il contenitore degli scarti della cinghia deve essere estratto dal carrello CO per lo svuotamento.
Durante questa opzione i pollici possono restare incastrati. Per evitare questo rischio, rispettare
le indicazioni di sicurezza della sezione 5.8.2
, pagina 260.
AVVERTENZA
Pericolo di collisione!
In caso di cambio della testa di montaggio da TwinStar a SpeedStar, la SpeedStar può
urtare gli involucri delle videocamere.
Smontare le videocamere CO fisse della TwinStar tipo 33, 55 x 45 e tipo 25, 16 x 16.
AVVERTENZA
Utilizzo solo con carrelli CO!
La macchina per il montaggio componenti può essere messa in funzione solo se in tutti i
posteggi sono presenti e agganciati dei carrelli CO.
I posteggi liberi devono essere occupati con moduli di alimentazione "dummy", come
descritto nella sezione 2.6.5
, pagina 2.6.5.
AVVERTENZA
Pericolo di schiacciamento!
Durante l'aggancio e lo sgancio del carrello CO sussiste il pericolo di schiacciamento.
Agganciare e sganciare il carrello CO sempre da solo.
ATTENZIONE
Rischio di rottura delle maniglie!
Durante il trasporto del carrello CO le maniglie potrebbero rompersi.
Durante il trasporto non sollevare mai il carrello CO tenendolo per le maniglie.
ATTENZIONE
Pericolo di ferimento degli arti!
In caso di aggancio e sgancio sussiste il rischio di ferimento degli arti.
Durante le operazioni di aggancio e sgancio verificare che parti del corpo non si tro-
vino sulla traiettoria di spostamento del carrello CO.
2 Sicurezza di esercizio Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3
2.6 Dispositivi di sicurezza A partire dalla versione software SR.713.1 Edizione 12/2020
76
2.6 Dispositivi di sicurezza
2.6.1 Cappe protettive
Le cappe protettive e i rivestimenti fungono da dispositivi di separazione e protezione che impe-
discono l'accesso all'interno della macchina per il montaggio di componenti.
2
2

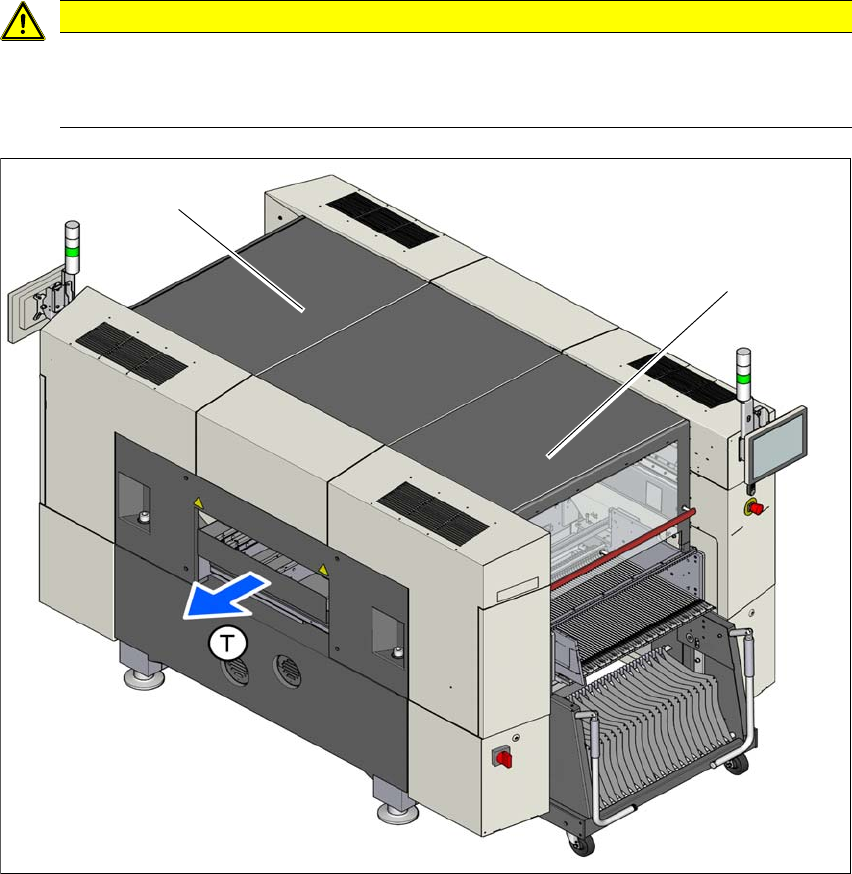

Fig. 2.6 - 1 Cappe protettive
(1) Cappa protettiva posteggio 1
(2) Cappa protettiva posteggio 2
Il percorso di traslazione dei portali è protetto da due cappe protettive apribili (pos. 1 e 2).
ATTENZIONE
Rischio di danneggiamento!
In caso di eccessivo carico le cappe protettive e i rivestimenti possono danneggiarsi.
Pertanto non calpestare e non salire sulle cappe e i rivestimenti.
(1)
(2)
