4 Installazione e messa in esercizio
4.1 Trasporto e configurazione alla consegna
4.1.1 Imballaggio per il trasporto
In Europa la macchina per il montaggio di componenti e i carrelli CO vengono consegnati su due
pallet di legno, avvolti in pellicola di plastica. Al di fuori dell'Europa la macchina per il montaggio
di componenti e i carrelli CO vengono spediti in casse di legno.
4.1.1.1 Dimensioni degli imballi per il trasporto
La tabella che segue elenca le dimensioni dei pallet e delle casse di legno:
4

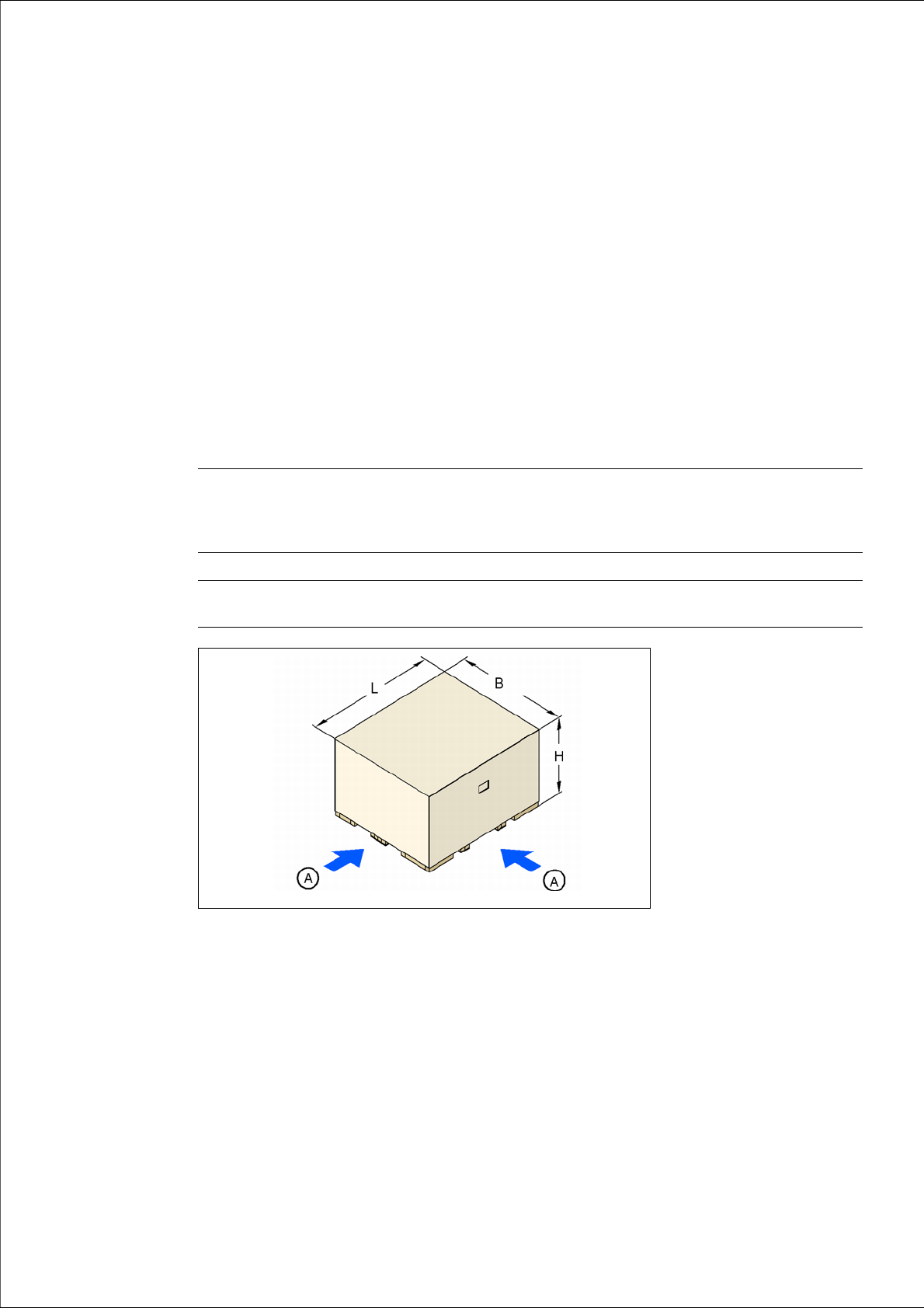

Fig. 4.1 - 1 Cassa per il trasporto - misure in millimetri
(A) Punti di appoggio per l'elevatore a forche
Macchina per il
montaggio di
componenti (L x P x H)
Carrello CO 60 (L x L x H) Carrello CO 30 (L x L x H)
Pallet 2630 mm x 1840 mm 2060 mm x 1350 mm 1700 mm x 1180 mm
Cassa in le-
gno
2630 mm x 1840 mm x
1880 mm
2060 mm x 1350 mm x
1300 mm
1700 mm x 1200 mm x
1330 mm
4 Installazione e messa in esercizio Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3
4.1 Trasporto e configurazione alla consegna A partire dalla versione software SR.713.1 Edizione 12/2020
184
4.1.1.2 Peso della macchina per il montaggio di componenti pronta alla spedizione
La seguente tabella contiene i dati relativi al peso della macchina per il montaggio di componenti
pronta alla spedizione, compreso l'imballo.
4
4.1.2 Controllo della fornitura
Tenere la macchina per il montaggi odi componenti imballata in magazzino fino a quando non
avrà raggiunto la temperatura ambiente. Esiste infatti il rischio di formazione di condensa.
Verificare che la merce consegnata non sia danneggiata.
Controllare i sensori antishock sulla cassa per il trasporto.
Disimballare la macchina per il montaggio dei componenti e gli accessori e verificare che la
fornitura sia completa (in base al documento di trasporto- DDT).
Documentare il risultato nel rapporto di installazione / protocollo di collaudo.
4.1.3 Configurazione alla consegna
La configurazione della macchina per il montaggio di componenti alla consegna è la seguente:
– La traccia del convogliatore singolo è impostata a una larghezza di 210 mm. Nel convoglia-
tore doppio la larghezza della traccia 1 e della traccia 2 è pari a 210 mm. Questa imposta-
zione di larghezza è importante per la regolazione di precisione della macchina per il
montaggio di componenti.
– Entrambi gli schermi sono smontati.
– I due segnalatori luminosi sono smontati.
– Tutti gli assi dei portali sono assicurati con protezioni per il trasporto.
In aggiunta nella SIPLACE SX1/SX2 V2 4
– Le due tastiere sono scollegate.
– Le piastre di appoggio per le tastiere sono sganciate.
Macchina per il
montaggio di
componenti
Spedizione all'interno dell'Europa Spedizione oltreoceano
SX1/SX2 2.500 kg 2.800 kg
Carrello CO 230 kg 350 kg
Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3 4 Installazione e messa in esercizio
A partire dalla versione software SR.713.1 Edizione 12/2020 4.1 Trasporto e configurazione alla consegna
185
4

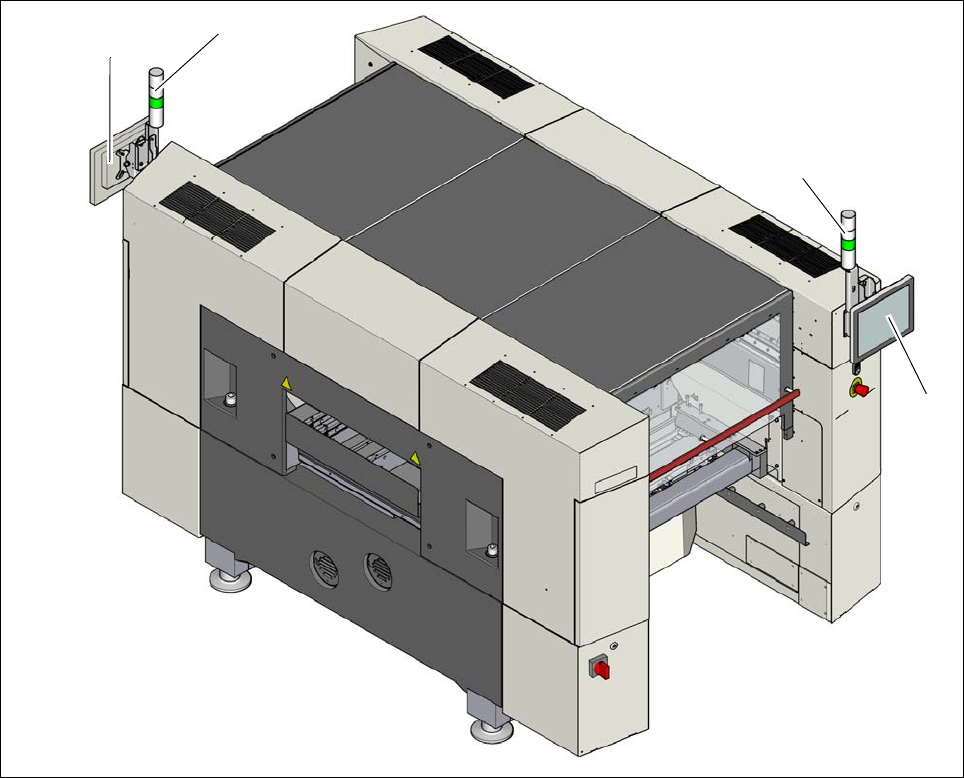

Fig. 4.1 - 2 Configurazione alla consegna della SIPLACE SX1/SX2
(1) Segnalatore luminoso (smontato)
(2) Schermo (smontato)
(1)
(2)
(1)
(2)
