Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3 6 Estensio ni della stazione A partire dalla versione software SR.713.1 Edizione 12/2020 6.1 S cambiatori di pipette 305 6.1.4.4 Mont aggio Lo scambiatore di pip…
6 Estensioni della stazione Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3
6.1 Scambiatori di pipette A partire dalla versione software SR.713.1 Edizione 12/2020
304
6.1.4.3 Posizione degli scambiatori di pipette per la SIPLACE TwinStar
6

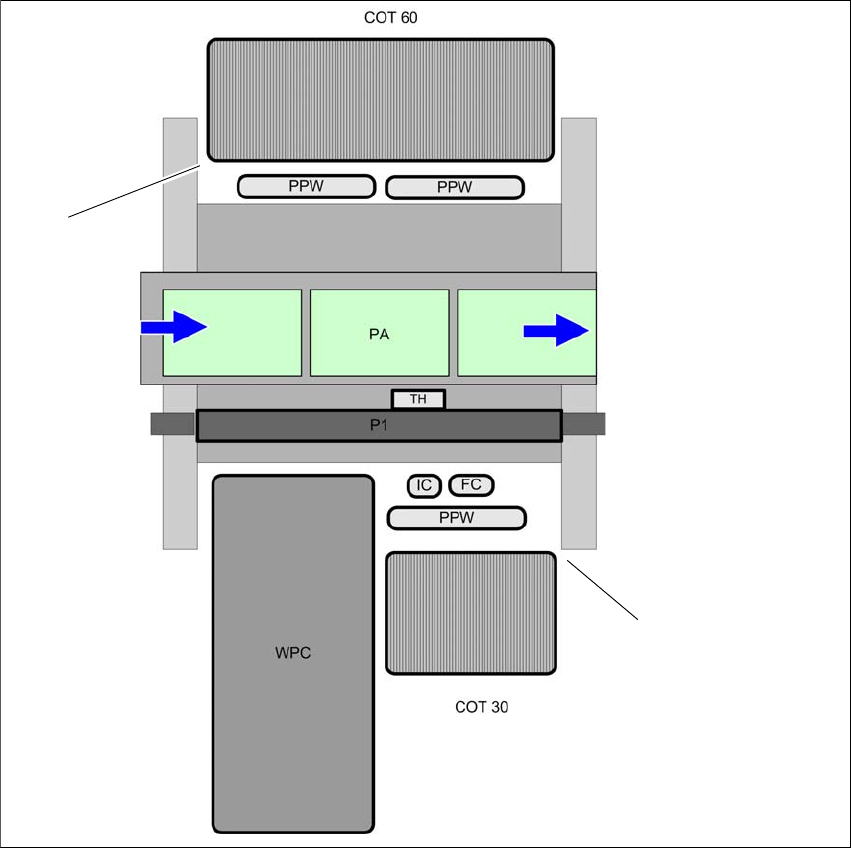

Fig. 6.1 - 11 Posizione dello scambiatore di pipette per la SIPLACE TwinStar - esempio
6
(1) Carrello CO 60 nella posizione più interna
(2) Carrello CO 30 nella posizione più esterna
(SP) Scambiatori di pipette
(PA) Zona di processo
(1)
(2)
Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3 6 Estensioni della stazione
A partire dalla versione software SR.713.1 Edizione 12/2020 6.1 Scambiatori di pipette
305
6.1.4.4 Montaggio
Lo scambiatore di pipette è fissato al dispositivo di inserimento del carrello CO.
6
Fig. 6.1 - 12 Posizione di montaggio
(1) Foro di marcatura
(2) Lato dell'operatore
(3) La freccia è rivolta verso la direzione di convogliamento CST
6
Posizionare lo scambiatore di pipette in modo tale che il foro di marcatura (pos. 1) sia a sini-
stra visto dal lato dell'operatore.
6.1.4.5 Pipette speciali
Le macchine per il montaggio di componenti SIPLACE processano componenti della gamma
SMD standard.
ASM progetta continuamente pipette speciali.
Le pipette speciali sono disponibili per tutte le teste di montaggio, per poter gestire ordini di mon-
taggio con la massima velocità, precisione e flessibilità. L'uso degli scambiatori automatici di pi-
pette riduce inoltre i tempi di allestimento associati al cambio prodotto.
Per la produzione di caricatori speciali e pinze rivolgersi alla ASM.
(1)
(2)
(3)
6 Estensioni della stazione Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3
6.1 Scambiatori di pipette A partire dalla versione software SR.713.1 Edizione 12/2020
306
6.1.4.6 Contenitore scarti CO per la SIPLACE TwinStar
Per la SIPLACE TwinStar è possibile installare un contenitore per gli scarti dei CO. Si posiziona
vicino al modulo Vision finepitch.
