6.4 Waffle Pack Changer (WPC5/WPC6)
La funzione e i dati tecnici del WPC5 sono pressoché identici a quelli del WPC6. In più il WPC6
dispone del modulo non-stop.
6.4.1 Descrizione
Il Waffle Pack Changer mette a disposizione i componenti nei vassoi così da evitare inutili perdite
di tempo nella fase di stoccaggio e sostituzione automatica dei vassoi. Inoltre l'offerta dei compo-
nenti disponibili aumenta grazie a un accesso casuale programmabile a un massimo di 28 vassoi.
Il Waffle Pack Changer dispone di un carrello integrato e può essere facilmente trasportato in altri
posteggi. Viene fornito nell'altezza di convogliamento della macchina per il montaggio di compo-
nenti, ma con pochi interventi può essere facilmente adattato ad altezze di convogliamento di 900,
930 e 950 mm. Nel posteggio rimanente deve essere attrezzato il tavolo CO con 30 posteggi.
6 Estensioni della stazione Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3
6.4 Waffle Pack Changer (WPC5/WPC6) A partire dalla versione software SR.713.1 Edizione 12/2020
310
6.4.2 Panoramica
Articolo n. 00119827-xx WPC5
Articolo n. 00119828-xx WPC6
6

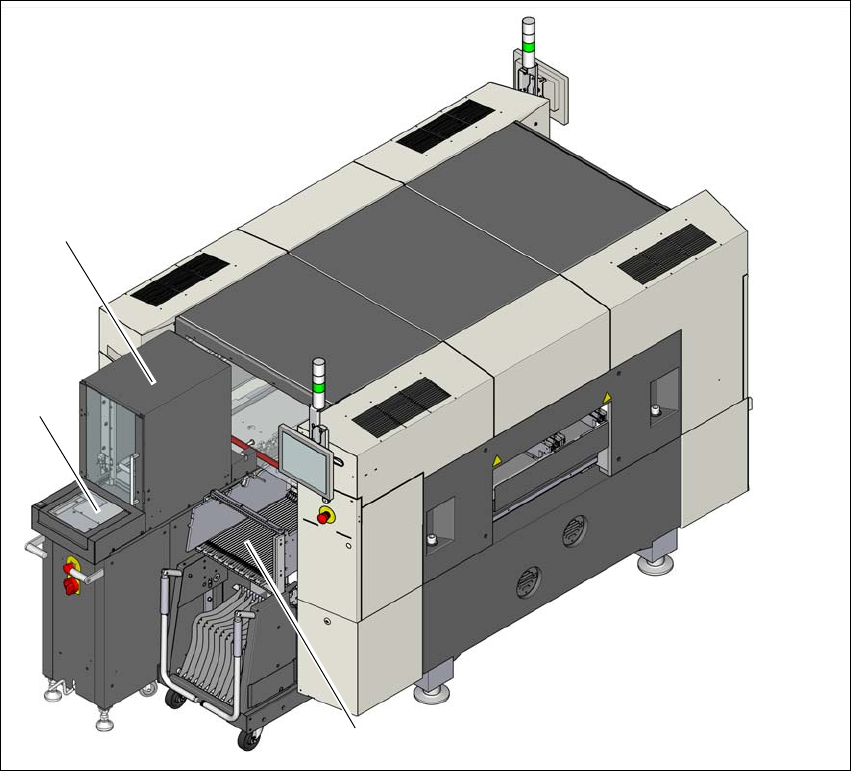

Fig. 6.4 - 1 WPC6 sulla SIPLACE SX1/SX2
(1) WPC6
(2) Modulo non-stop (solo WPC6)
(3) Carrello CO con 30 tracce
(1)
(3)
(2)
Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3 6 Estensioni della stazione
A partire dalla versione software SR.713.1 Edizione 12/2020 6.4 Waffle Pack Changer (WPC5/WPC6)
311
6.4.3 Indicazioni di sicurezza
6
6
6
6.4.4 Indicazioni sul funzionamento
6
6.4.4.1 Funzionamento, manutenzione, assistenza
I manuali forniti insieme al Waffle Pack Changer forniscono informazioni dettagliate sul funziona-
mento, la manutenzione e l'assistenza dello stesso.
AVVERTENZA
Rischio di ferimento!
Quando la macchina per il montaggio di componenti è in funzione, il Waffle Pack Changer
può essere causa di lesioni.
Quando la macchina è in funzione non inserire mai le mani nella fessura tra il Waffle
Pack Changer e il montante della macchina per il montaggio di componenti.
AVVERTENZA
Presupposto per il funzionamento: il Waffle Pack Changer deve essere agganciato alla
macchina per il montaggio di componenti
È vietato azionare il Waffle Pack Changer se non è agganciato alla macchina.
Collegare il cavo di comando del Waffle Pack Changer alla presa di collegamento o
staccarlo dalla stessa soltanto se è agganciato alla macchina per il montaggio di
componenti.
Collegare o scollegare il cavo di alimentazione all'alimentazione elettrica esterna sol-
tanto se il Waffle Pack Changer è agganciato alla macchina per il montaggio di com-
ponenti.
NOTA
Rispettare la sequenza di accensione
Se su una macchina per il montaggio di componenti sono installati due Waffle Pack
Changer è necessario rispettare la sequenza di accensione. In caso contrario possono
verificarsi errori (ad es. CAN Switch Error).
Accendere il Waffle Pack Changer sempre prima della macchina per il montaggio di
componenti SIPLACE.
In caso di errore spegnere il Waffle Pack Changer e la macchina per il montaggio di
componenti SIPLACE e riaccenderli nella giusta sequenza. Fare attenzione ai tempi
di attesa necessari.
