Istruzioni per l'uso SIPLACE SX1 /SX2 edizione V2 e V3 5 Esecuzio ne di compiti sulla macchi na per il montaggio di componenti A partire dalla versione software SR.713.1 Edizione 12/2020 5.5 I nterfaccia utente 243 …
5 Esecuzione di compiti sulla macchina per il montaggio di componenti Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3
5.5 Interfaccia utente A partire dalla versione software SR.713.1 Edizione 12/2020
242
5.5 Interfaccia utente
L'interfaccia utente è suddivisa nelle aree e riquadri di seguito descritti.
L'esempio raffigurato si riferisce all'interfaccia utente, nella vista "Produzione", della macchina per
il montaggio di componenti SX.

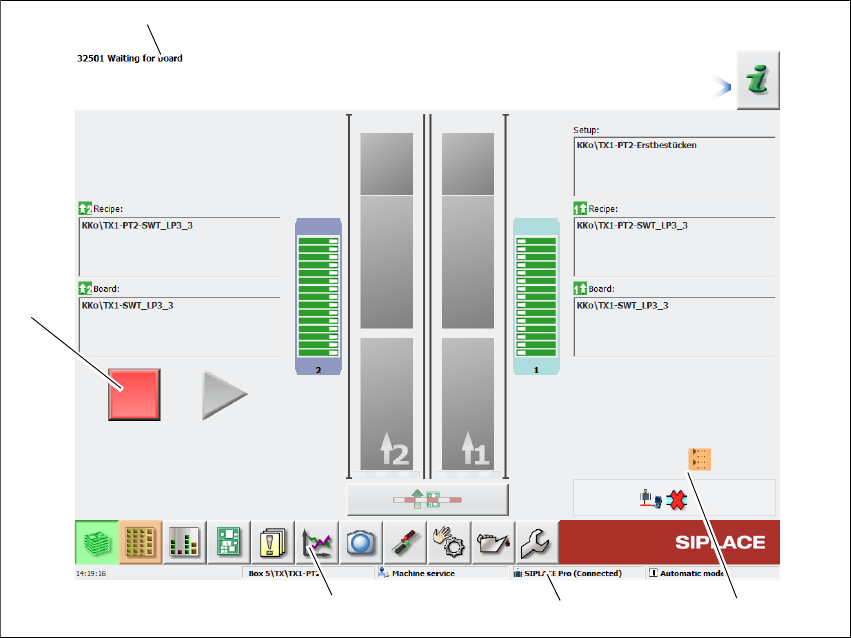

Fig. 5.5 - 1 Componenti dell'interfaccia utente nella vista "Produzione" (esempio riferito alla SIPLACE SX)
Legenda
(1) Riga di stato (indica lo stato operativo e eventuali errori)
(2) Riquadro relativo a lavorazione / visualizzazione
(3) Barra degli strumenti
(4) Riga informativa
(5) Visualizzazione di configurazioni modificate e ulteriori opzioni, ad es. funzionamento con
codice a barre
(1)
(2)
(3)
(4)
(5)
Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3 5 Esecuzione di compiti sulla macchina per il montaggio di componenti
A partire dalla versione software SR.713.1 Edizione 12/2020 5.5 Interfaccia utente
243
5.5.1 Riga di stato
La riga di stato mostra lo stato operativo corrente della stazione, l'ultimo errore che si è verificato
e indica all'utente l'operazione da effettuare.
In fondo alla riga di stato, nell'angolo destro della finestra, appaiono icone diverse, a seconda delle
circostanze:
(Verde) Attiva la guida on-line sensibile al contesto, riferita alla vista corrente. Per tutti gli elementi
di comando disponibili nella vista viene fornita una breve descrizione
(Rosso) Apre il sistema di guida che visualizza le cause probabili dell'errore corrente e i possibili
rimedi (vedi sezione 5.6.1
, pagina 251).
Apre una finestra di dialogo in cui appaiono indicati la fonte, la descrizione dell'errore e la data e
l'ora in cui si esso è verificato (vedi sezione 5.6.1
, pagina 251). Anche da questa finestra è possi-
bile richiamare la guida relativa all'errore corrente.
Apre la videata dei dettagli per l'errore corrente. In questa videata è possibile richiamare diretta-
mente delle misure di eliminazione dell'errore (visualizzata solo per determinati messaggi di er-
rore).
Rimuove l'errore attualmente visualizzato nella riga di stato.
5.5.2 Riquadro relativo alla lavorazione e alla visualizzazione
In questo riquadro sono visualizzati i pulsanti necessari per impostare/attivare funzioni, informa-
zioni generali relative al circuito stampato, all'allestimento, al lotto e altre segnalazioni.
Gli oggetti grafici animati e contraddistinti da vari colori indicano all'utente processi o stati (ad es.
la lavorazione, il posteggio vuoto, ecc.).
Per una panoramica di tutti i pulsanti e le informazioni consultare la guida on-line.
5 Esecuzione di compiti sulla macchina per il montaggio di componenti Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3
5.5 Interfaccia utente A partire dalla versione software SR.713.1 Edizione 12/2020
244
5.5.3 Barra degli strumenti
La barra degli strumenti contiene i pulsanti necessari per le funzioni principali del software della
stazione.
Con questi pulsanti è possibile attivare altre viste dell'interfaccia utente accedendo così a ulteriori
funzioni (vedi sezione 5.5.5
, pagina 248).
5
Fig. 5.5 - 2 Barra degli strumenti
I pulsanti variano in funzione della configurazione e del livello di comando impostato. Alcune viste
sono accessibili solo a livelli di comando superiori.
La tabella che segue fornisce una breve descrizione dei pulsanti e delle principali funzioni asso-
ciate.
5
Icona Vista Descrizione
Produzione
(vista principale)
Visualizza lo stato della macchina per le operazioni più frequenti
durante la produzione.
Visualizza gli stati operativi, vedi sezione 5.5.2
, pagina 243.
Visualizza i posteggi, il nome dell'allestimento, del lotto, le modifi-
che alla configurazione e ulteriori opzioni.
Convogliatori,
componenti e pi-
pette
L'utente può richiamare singolarmente l'allestimento per ciascuno
dei 4 posteggi.
Controllo e allestimento di convogliatori, componenti e pipette.
Teaching delle forme dei contenitori e delle tasche dei componenti.
Visualizza il controllo del livello di riempimento.
Videata del livello
di riempimento
Durante il montaggio l'operatore può vedere, in qualsiasi momento,
quando i singoli convogliatori sono vuoti e devono essere nuova-
mente riempiti.
Circuiti stampati Visualizza i circuiti stampati e la lista delle posizioni di montaggio.
Controllo e allestimento dei circuiti stampati e dei componenti.
Teaching delle mire.
Messaggi Visualizza messaggi relativi a eventi precedenti o attuali. I messag-
gi sono suddivisi per tipologie. Si possono richiamare diverse
tabelle: una per gli errori traccia, gli errori di trasporto, gli errori
relativi alla macchina, di tipo generale e le segnalazioni di errore
concatenate (vedi sezione 5.6
, pagina 250).
