Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3 2 Sicurezza di esercizio
A partire dalla versione software SR.713.1 Edizione 12/2020 2.3 Classificazione dei sistemi ottici
67
2.3.2 Classificazione dei sistemi di videocamere
2.3.2.1 Tipi di videocamera con LED ad alta luminosità - classe di rischio 1
Nelle seguenti videocamere vengono utilizzati LED ad alta luminosità. Questi sono classificati, in
base alla norma IEC 62741, nella classe di rischio 1:
– Videocamera CO, tipo 30 e 45 per SIPLACE Multistar (CPP)
– Videocamera CO, tipo 23 e 41 per SIPLACE Speedstar (C&P210 P)
– Videocamera CO tipo 25 e 33 per SIPLACE Multistar (CPP) e SIPLACE TwinStar
– Videocamera per circuiti stampati tipo 28
2
2.3.2.2 Tipi di videocamera con LED blu - classe di rischio 2
Nelle seguenti videocamere vengono utilizzati LED blu ad elevatissima luminosità. Questi sono
classificati, in base alla norma IEC 62741, nella classe di rischio 2:
– Videocamera CO, tipo 48 per SIPLACE Speedstar (C&P20 P2)
2
NOTA
Classe di rischio 1
Non guardare direttamente nel raggio della videocamera pronta all'utilizzo.
2
Classe di rischio 2
Le videocamere con LED blu
ad elevatissima luminosità possono e
mettere radiazione pericolosa.
Non guardare direttamente nel raggio della videocamera
pronta all'utilizzo.
2 Sicurezza di esercizio Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3
2.4 Indicazioni di sicurezza per il trasporto della macchina per il montaggio di componenti A partire dalla versione software
SR.713.1 Edizione 12/2020
68
2.4 Indicazioni di sicurezza per il trasporto della mac-
china per il montaggio di componenti
2

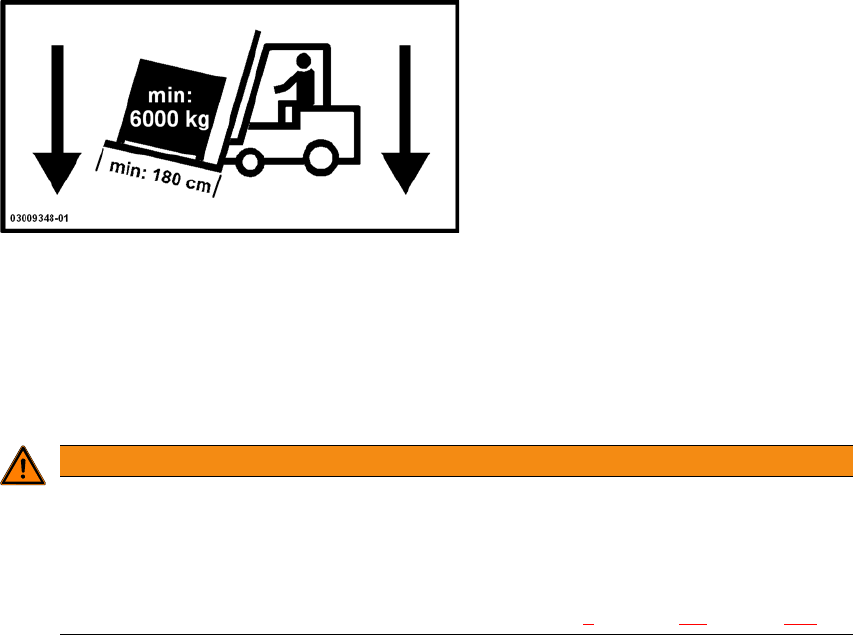

Per il trasporto della macchina per il montaggio di componenti utilizzare un elevatore a forche con
le seguenti specifiche:
lunghezza forche min. 1800 mm
portata min. 6000 kg
larghezza tra le forche min. 350 mm
2
2
AVVERTENZA
Pericolo di ribaltamento!
In caso di mancata osservanza della specifica indicata per l'elevatore a forche sussiste il
rischio di ribaltamento.
Per il trasporto utilizzare solo l'elevatore a forche specificato.
Il trasporto corretto della macchina è descritto nel capitolo 4
, sezione 4.1, pagina 183.
Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3 2 Sicurezza di esercizio
A partire dalla versione software SR.713.1 Edizione 12/2020 2.5 Indicazioni di sicurezza relative al funzionamento delle macchine per il
montaggio di componenti SX1/SX2
69
2.5 Indicazioni di sicurezza relative al funzionamento
delle macchine per il montaggio di componenti SX1/
SX2
2.5.1 Indicazioni di sicurezza per la chiusura delle cappe protettive
Per escludere la possibilità di qualsiasi rischio di lesione durante la chiusura delle cappe protettive
della macchina per il montaggio di componenti, il gestore deve raccomandare al personale di uti-
lizzare le cappe seguendo le presenti istruzioni.
2
2

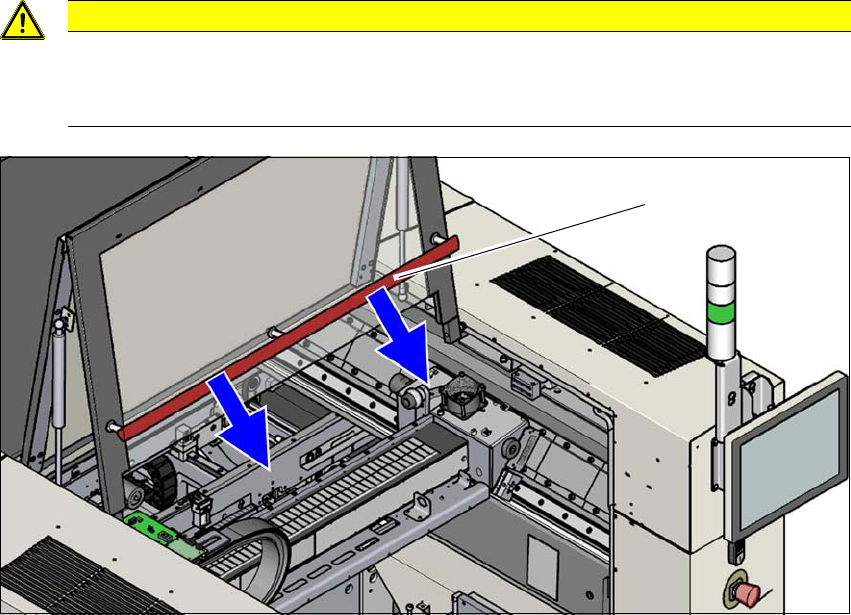

Fig. 2.5 - 1 Indicazioni di sicurezza per la chiusura delle cappe protettive
(1) Maniglia
In generale per aprire e chiudere le cappe protettive si usa la maniglia.
In fase di chiusura delle cappe non inserire le mani nella fessura tra la cappa protettiva e il
rivestimento della macchina.
All'atto della chiusura della cappa protettiva verificare che l'area di rotazione della stessa sia
libera, onde evitare l'eventuale ferimento delle persone.
ATTENZIONE
Pericolo di schiacciamento delle mani!
In caso di chiusura delle cappe protettive sussiste il rischio di schiacciamento delle mani.
Chiudere quindi correttamente le cappe.
(1)
