4 Installazione e messa in eserciz io Istruzioni per l'uso SIPLAC E SX1/SX2 edizione V2 e V3 4.2 Infrastrutture nel luogo di installazione A partire dalla ve rsione software SR.713.1 Edizione 12/2020 198 4  Serrare…

Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3 4 Installazione e messa in esercizio

A partire dalla versione software SR.713.1 Edizione 12/2020 4.2 Infrastrutture nel luogo di installazione

197

Fig. 4.2 - 4 Area morsetti per l'allacciamento del cavo di collegamento di rete

(1) Morsetti di collegamento alla rete elettrica (X94) per cavo di collegamento con L1, L2, L2, N

e PE. I morsetti di collegamento a rete sono progettati per conduttori con sezione di 4 mm².

(2) Apertura sull'unità di alimentazione elettrica con pressacavi

 Inserire il cavo dell'alimentazione di rete nel pressacavi (pos. 2) fino a raggiungere i morsetti

X94 (

pos. 1) nella fig. 4.2 - 4, pagina 197.

 Lasciare un raggio di curvatura sufficientemente ampio. Non piegare i fili.

 Con una pinza crimpatrice applicare un puntalino all'estremità di ogni conduttore.

 Connettere L1,L2, L3, N e PE ai morsetti di collegamento alla rete elettrica X94 (pos. 1) in

fig. 4.2 - 4

, pagina 197. Fare attenzione a non danneggiare il morsetto quando vi si introdu-

cono i conduttori.

(2)

(1)

4 Installazione e messa in esercizio Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3

4.2 Infrastrutture nel luogo di installazione A partire dalla versione software SR.713.1 Edizione 12/2020

198

 Serrare a mano il pressacavi (pos. 2) nella fig. 4.2 - 4, pagina 197.

 Fare attenzione che i conduttori e il cavo non rimangano impigliati o sfreghino su altri oggetti.

Se necessario fissare i conduttori e il cavo con delle fascette.

ATTENZIONE

Rispettare la sequenza delle fasi.

Rispettare la sequenza delle fasi. Una sequenza delle fasi non corretta comporta il mal-

funzionamento e il danneggiamento della pompa del vuoto. Verificare la corretta direzio-

ne di rotazione delle pompe del vuoto all'atto della messa in servizio della macchina per

il montaggio di componenti.

Verificare la corretta funzione del collegamento di protezione PE della macchina per il

montaggio di componenti.

Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3 4 Installazione e messa in esercizio

A partire dalla versione software SR.713.1 Edizione 12/2020 4.2 Infrastrutture nel luogo di installazione

199

4.2.3.5 Collegamento alla rete elettrica - CON cavo (configurazione 2)

La macchina per il montaggio dei componenti è dotata di un cavo di collegamento alla rete elet-

trica lungo circa 5 m, con una spina CEE rossa da 16 A (conforme alla norma IEC 60309).

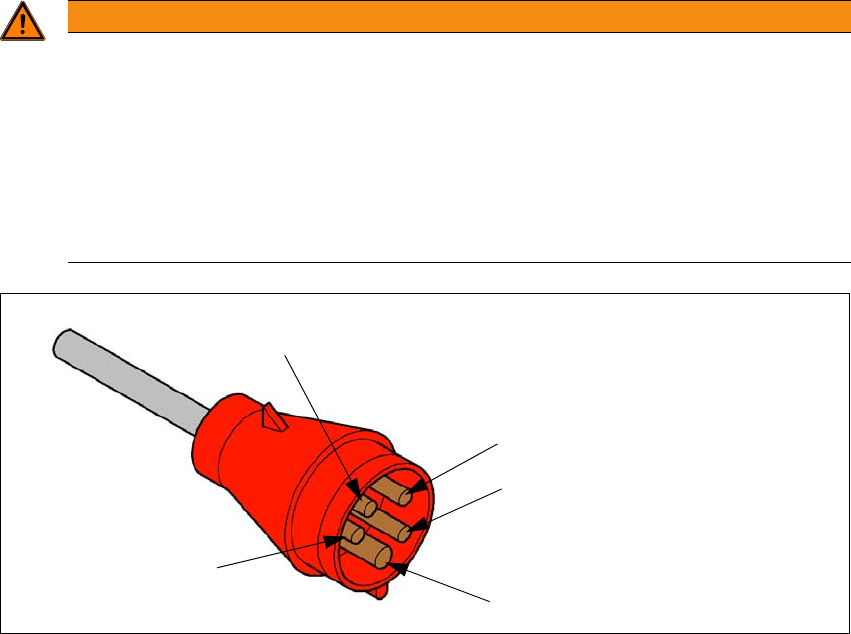

Fig. 4.2 - 5 Assegnazione contatti della presa CEE

AVVERTENZA

Fare allacciare il cavo di collegamento alla rete elettrica esclusivamente da un elettro

tecnico specializzato.

L'allacciamento del cavo di collegamento alla rete elettrica può avvenire solo ad opera

di un elettrotecnico specializzato. Un elettrotecnico specializzato è una persona che di

spone d formazione specializzata, conoscenze ed esperienza idonee in modo da poter

riconoscere ed evitare i pericoli di natura elettrica.

 Si applicano le norme del paese nel quale la macchina per il montaggio di compo-

nenti viene utilizzata.
