4.2.3.6 Collegamento alla rete elettrica - SENZA cavo (configurazione 3)
La macchina per il montaggio dei componenti è dotata di un cavo di collegamento alla rete elet-
trica lungo circa 5 m SENZA spina.
4
4

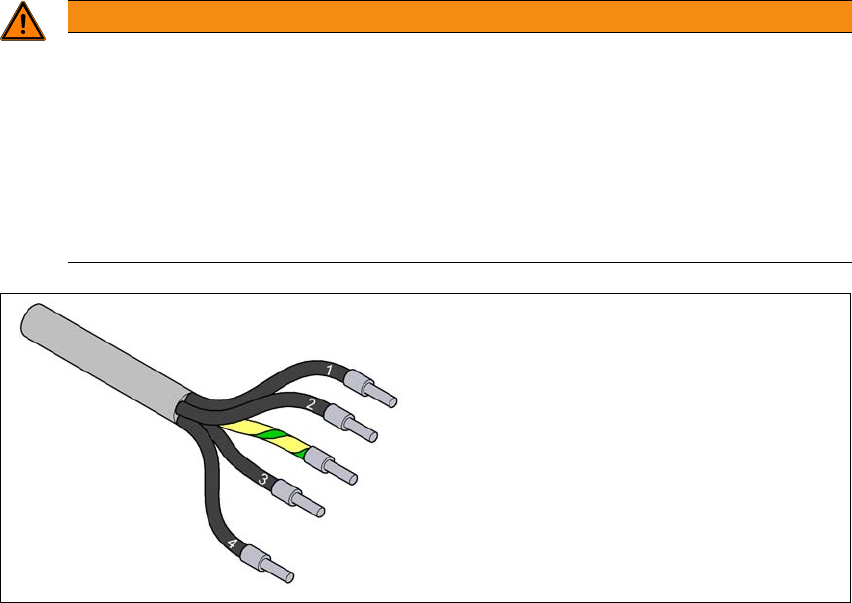

Fig. 4.2 - 6 Marcatura dei conduttori del cavo di alimentazione
AVVERTENZA
Fare allacciare il cavo di collegamento alla rete elettrica esclusivamente da un elettro
-
tecnico specializzato.
L'allacciamento del cavo di collegamento alla rete elettrica può avvenire solo ad opera
di un elettrotecnico specializzato. Un elettrotecnico specializzato è una persona che di
-
spone d formazione specializzata, conoscenze ed esperienza idonee in modo da poter
riconoscere ed evitare i pericoli di natura elettrica.
Si applicano le norme del paese nel quale la macchina per il montaggio di compo-
nenti viene utilizzata.
1 = (L1): Corrente trifase
2 = (L2): Corrente trifase
3 = (L3): Corrente trifase
4 = (N): conduttore neutro
verde/giallo = (PE): conduttore di terra
Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3 4 Installazione e messa in esercizio
A partire dalla versione software SR.713.1 Edizione 12/2020 4.2 Infrastrutture nel luogo di installazione
201
4.2.3.7 Panoramica dei fusibili
4

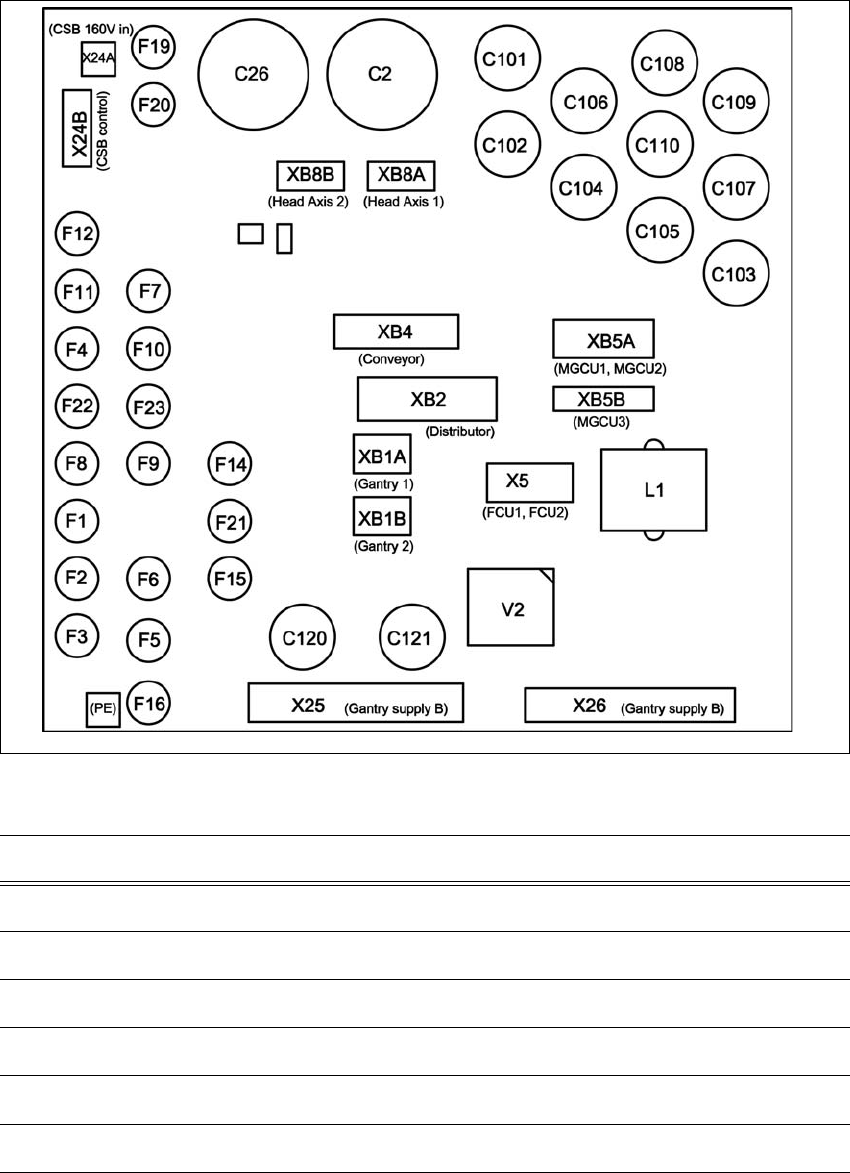

Fig. 4.2 - 7 Panoramica dei fusibili
4
Fusibile Componente Corrente [A] Tensione [V]
F1 MGCU 1 6,3 27
F2 MGCU 2 6,3 27
F3 MGCU 3 6,3 27
F4 Distributor/Power Fail 6,3 24
F5 Station PC 6,3 27
F6 Options PC 6,3 27
4 Installazione e messa in esercizio Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3
4.2 Infrastrutture nel luogo di installazione A partire dalla versione software SR.713.1 Edizione 12/2020
202
4
F7 Conveyor control 6,3 24
F8 Y Sensor Modul 1 6,3 27
F9 Y Sensor Modul 2 6,3 27
F10 Internal 6,3 24
F11 SSK-Ready CSB 6,3 24
F12 CSB supply 6,3 24
F14 Head supply1 6,3 42
F15 Head supply 2 6,3 42
F16 Conveyor drives 6,3 42
-- -- -- --
-- -- -- --
F19 Head Axis1 6,3 160
F20 Head Axis 2 6,3 160
F21 Vision 6,3 42
F22 FCU 1 6,3 27
F23 FCU 2 6,3 27
NOTA
Sostituzione dei fusibili
Sostituire i fusibili solamente con altri fusibili omologati.
Fusibile Componente Corrente [A] Tensione [V]
