Istruzioni per l'uso SIPLACE SX1 /SX2 edizione V2 e V3 5 Esecuzio ne di compiti sulla macchi na per il montaggio di componenti A partire dalla versione software SR.713.1 Edizione 12/2020 5.15 Aggancio e sgancio del …
5 Esecuzione di compiti sulla macchina per il montaggio di componenti Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3
5.15 Aggancio e sgancio del carrello CO A partire dalla versione software SR.713.1 Edizione 12/2020
288
5
5
Con l'ausilio della regolazione dell'altezza è possibile regolare con precisione e correggere
l'altezza del carrello CO. Le sue superfici del ceppo di arresto e della squadra devono arrivare
quasi a sfiorarsi.
5
5
5
Nella vista principale del software della stazione, selezionare l'icona Convogliatori...
e poi l' i cona Posteggi.
Fare clic sull'icona per il blocco in corrispondenza del rispettivo posteggio; attendere
finché il carrello non è correttamente agganciato. Per maggiori informazioni consultare la
guida on-line del software della stazione.
Spingere i manicotti delle due maniglie verso l'alto e spostare la maniglia verso il basso.
ATTENZIONE
Pericolo di collisione con la testa!
In caso di smontaggio di una delle due squadre (sul lato destro e sinistro) per il controllo
dell'altezza del tavolo possono verificarsi delle collisioni con la testa se i tavoli dei compo-
nenti sono troppo alti.
Non smontare le squadre.
NOTA
Chiudere le cappe protettive perché è possibile l'aggancio solo con le cappe chiuse.
Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3 5 Esecuzione di compiti sulla macchina per il montaggio di componenti
A partire dalla versione software SR.713.1 Edizione 12/2020 5.15 Aggancio e sgancio del carrello CO
289
5

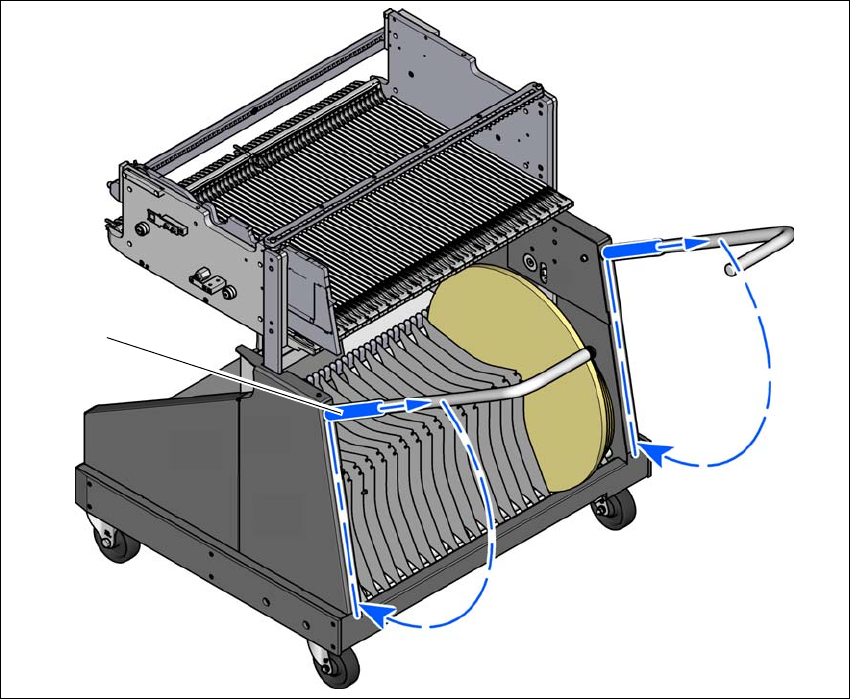

Fig. 5.15 - 6 Ruotare verso il basso le maniglie del carrello CO
(1) Spingere i manicotti verso l'alto
(2) Piegare le maniglie in basso
(1)
(2)
(2)
