3 Dati tecnici e moduli Istruzioni per l'uso SIPLACE SX1/SX2 edi zione V2 e V3 3.7 Testa di montaggio A partire dalla versione software SR.713. 1 Edizione 12/2020 124 3.7.2.2 Dati tecnici SIPLACE S peedSt ar (C&…
Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3 3 Dati tecnici e moduli
A partire dalla versione software SR.713.1 Edizione 12/2020 3.7 Testa di montaggio
123
3.7.2.1 Panoramica
3

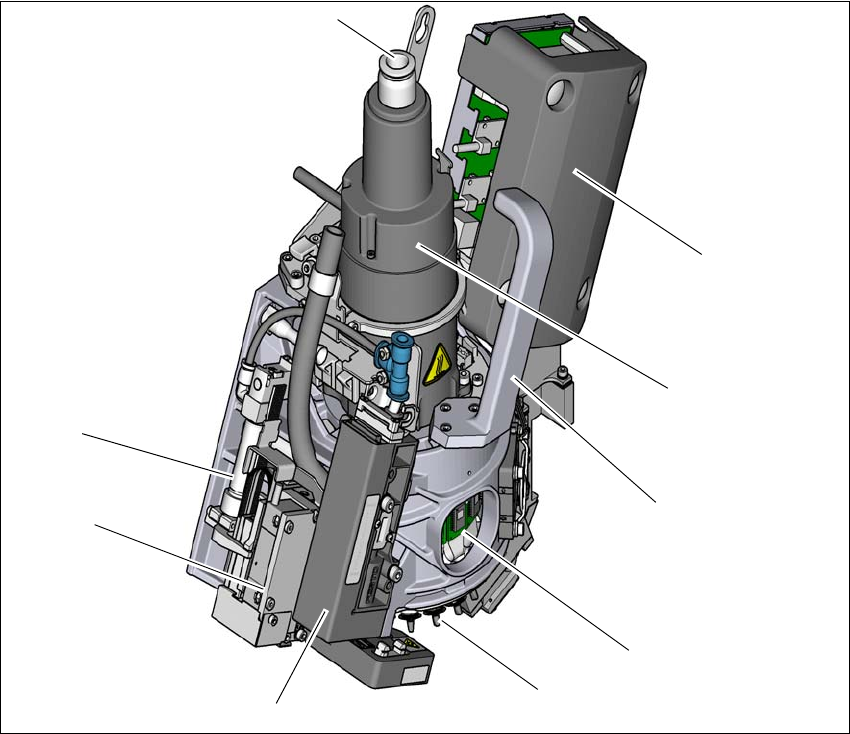

Fig. 3.7 - 2 Panoramica SIPLACE C&P20 P
(1) Allacciamento dell'aria compressa per 20 ugelli Venturi del circuito di prelievo/montaggio e di
tenuta
(2) Scheda "Sensore del vuoto circuito di tenuta"
(3) Motore stella
(4) Maniglia
(5) Azionamento DP, 20 azionamenti
(6) Stella con 20 pipette
(7) Valvola di regolazione della pressione
(8) Motore Z (motore lineare)
(9) Cilindro di prelievo
(5)
(1)
(7)
(2)
(3)
(4)
(6)
(8)
(9)
3 Dati tecnici e moduli Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3
3.7 Testa di montaggio A partire dalla versione software SR.713.1 Edizione 12/2020
124

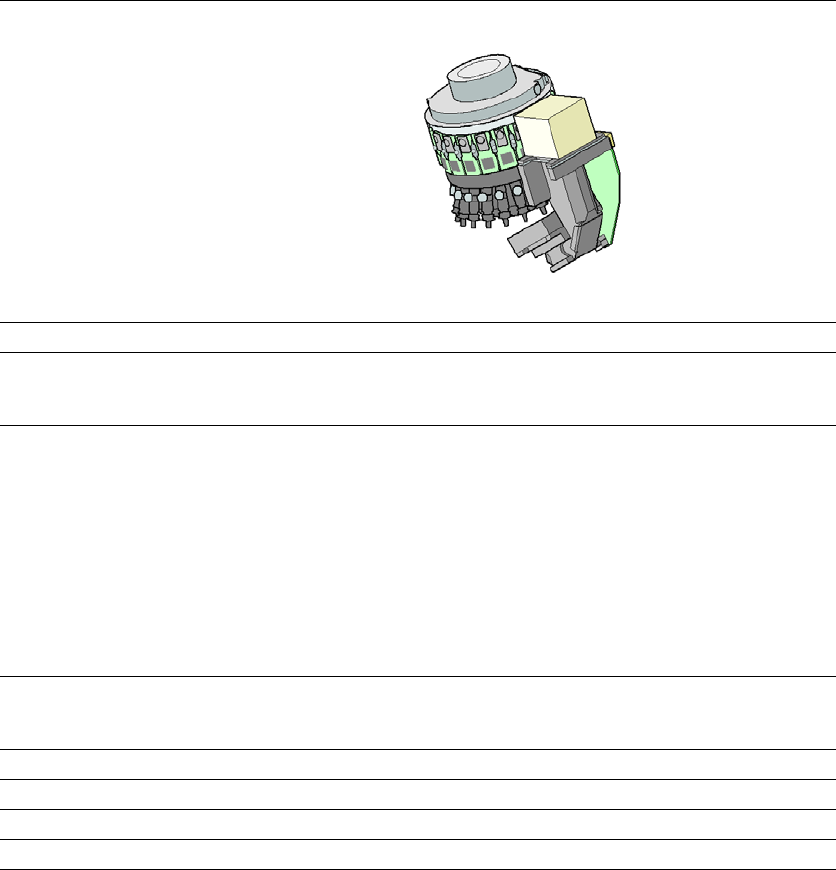

3.7.2.2 Dati tecnici SIPLACE SpeedStar (C&P20 P)
3
SIPLACE SpeedStar (C&P20 P)
con tipo videocamera CO 23 con tipo videocamera CO 41
Gamma dei CO
*a
*)a Ricordare che la gamma di CO montabili viene influenzata anche dalle geometrie delle piazzole, dagli
standard specifici del cliente e dalle tolleranze d'imballaggio dei CO.
da 01005 a 2220, Melf, SOT,
SOD
da 0201 (metrico) a 2220,
Melf, SOT, SOD, Bare-Die,
Flip-Chip
Specifiche CO
altezza max.
reticolo min. piedini
larghezza min. piedini
reticolo min. sfere
diametro min. sfere
dimensioni min.
dimensioni max.
peso max
4 mm
250 µm
100 µm
400 µm
200 µm
0,18 mm x 0,18 mm
6mm x 6 mm
1 g
4 mm
80 μm
30 μm
100 μm
50 μm
0,12 mm x 0,12 mm
6 mm x 6 mm
1 g
Forza d'appoggio 1,3 N ± 0,5 N (valore standard)
0,5 N - 4,5 N
Touchless Placement
Tipi di pipette 40xx 40xx
Precisione X-/Y
*b
*)b I valori di precisione dipendono dalle caratteristiche della dotazione e delle prestazioni di fornitura.
± 41 µm / 3σ ± 41 µm / 3σ
Precisione angolare ± 0,5° / 3σ ± 0,5° / 3σ
Piani di illuminazione 5 5
Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3 3 Dati tecnici e moduli
A partire dalla versione software SR.713.1 Edizione 12/2020 3.7 Testa di montaggio
125
3.7.3 Sensore del contenitore scarti CO
Il sensore per il contenitore degli scarti CO controlla se il relativo contenitore è posizionato corret-
tamente sul supporto.
– Se il contenitore degli scarti non è stato inserito correttamente, la macchina per il montaggio
di componenti non si avvia.
– Se il contenitore degli scarti si stacca dal supporto durante il processo di montaggio, la mac-
china viene arrestata subito per evitare il pericolo di collisione della testa.
3.7.4 Pompa del vuoto (opzionale)
La pompa del vuoto per la SIPLACE SpeedStar è montata dietro gli inserimenti dei componenti
della postazione 1, nel montate macchina. Sono disponibili due tipi:
– Pompa del vuoto VX4.25
– Pompa del vuoto
VX4.25/0-47 IE3
3.7.4.1 Panoramica- tipo VX4.25
Articolo n. 03128463-xx Pompa del vuoto VX4.25
3

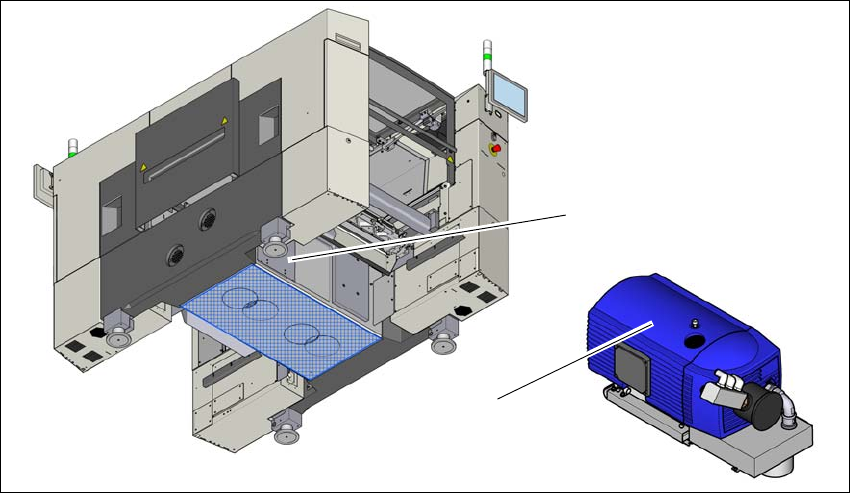

Fig. 3.7 - 3 Panoramica - pompa del vuoto
(1) Punto di installazione della pompa del vuoto
(2) Pompa del vuoto VX 4.25
(1)
(2)
