Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3 2 Sicurezza di esercizio
A partire dalla versione software SR.713.1 Edizione 12/2020 2.1 Indicazioni di sicurezza
35
2.1.5 Indicazioni di sicurezza relative ai magneti permanenti
Per i motori lineari dell'asse X e Y si usano magneti permanenti a forte intensità.
2
2
2
2
PERICOLO
Pericolo di morte dovuto ai forti campi magnetici presenti all'interno della macchina per
il montaggio di componenti
Pericolo di morte con le cappe protettive della macchina aperte per i portatori di protesi
attive o passive quali
– pace-maker
– defibrillatori
– pompe d'insulina, ecc.
Le persone a rischio devono evitare di sostare nelle immediate vicinanze della mac-
china.
AVVERTENZA
Pericolo di schiacciamento!
Pericolo di schiacciamento per portatori di protesi metalliche passive(ad es. placche, viti,
ecc.).
Quando le cappe protettive sono aperte, non introdurre le mani nella macchina o
piegarsi sopra di essa.
Non portare oggetti metallici nella zona di pericolo.
ATTENZIONE
Perdita di dati a causa di campi magnetici permanenti di forte intensità!
Dati i forti campi magnetici, vi è il pericolo che vengano distrutte le informazioni contenute
nei
supporti dati o nelle carte bancomat.
Tenere supporti dati e carte di debito/credito lontano dalla macchina per il montaggio
di componenti.
2 Sicurezza di esercizio Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3
2.1 Indicazioni di sicurezza A partire dalla versione software SR.713.1 Edizione 12/2020
36

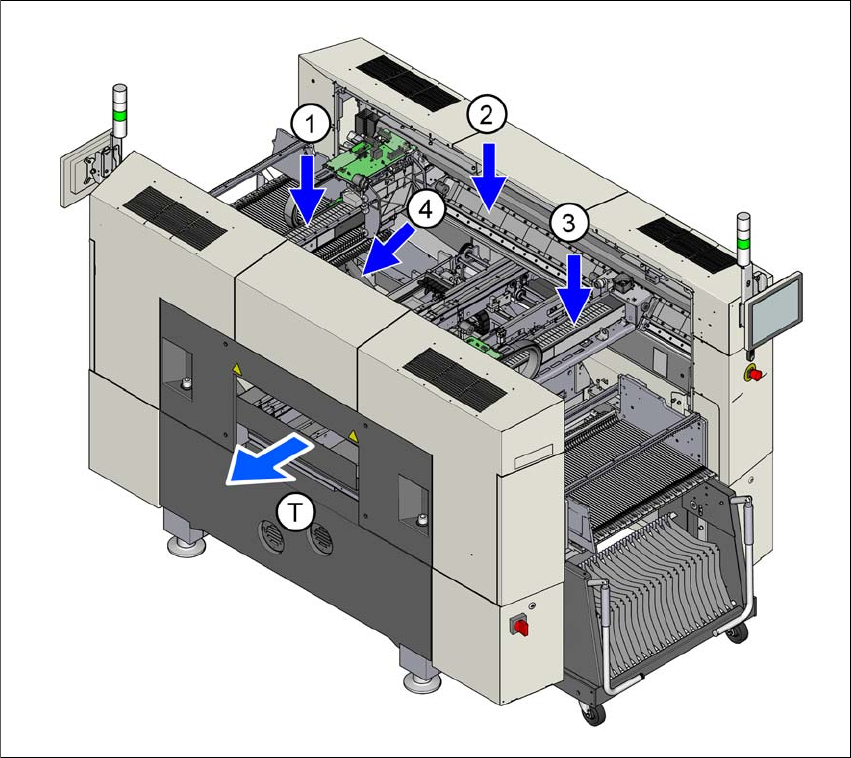

Fig. 2.1 - 1 Posizione dei magneti permanenti per gli azionamenti lineari
(1) Magneti permanenti del motore lineare X sul portale 2
(2) Magneti permanenti del motore lineare Y per il portale 1 e il portale 2 (per supporto mobile o
fisso)
(3) Magneti permanenti del motore lineare X sul portale 1
(4) Magneti permanenti del motore lineare Y per il portale 1 e il portale 2 (per supporto mobile o
fisso)
(T) Direzione di convogliamento dei circuiti stampati
Quando si lavora sui magneti permanenti rispettare le seguenti indicazioni:
È fatto espresso divieto ai portatori di protesi attive (ad es. pacemaker) o altre protesi ferro-
magnetiche di operare sulle macchine o di avvicinarsi a esse. Mantenersi a distanza di sicu-
rezza dal motore lineare!
Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3 2 Sicurezza di esercizio
A partire dalla versione software SR.713.1 Edizione 12/2020 2.1 Indicazioni di sicurezza
37
A causa delle notevoli forze di attrazione magnetiche, adottare particolari precauzioni nelle
immediate vicinanze della pista magnetica e della parte mobile (avvolgimento). Non avvici-
nare mai manualmente alla pista magnetica oggetti pesanti o di grandi dimensioni in acciaio
o in ferro. Poiché le forze di attrazione magnetiche non sono visibili, di norma si sottovalutano
i loro effetti in prossimità della pista magnetica. La forza di attrazione magnetica può agire
bruscamente. Vicino a oggetti ferromagnetici (come l'acciaio o il ferro) di dimensioni simili a
quelle della pista magnetica questa forza può raggiungere parecchie migliaia di newton.
Per la movimentazione della pista magnetica indossare sempre indumenti da lavoro e protet-
tivi adeguati (ad es. guanti, scarpe, ecc.).
Soltanto tecnici SIPLACE espressamente formati possono svolgere interventi di montaggio
e altri lavori durante la sostituzione della pista magnetica.
Per i casi di emergenza tenere sempre pronti almeno due cunei (di circa 10° - 15°) di mate-
riale massiccio non magnetico (ad es. alluminio) e un martello non magnetico (di circa 2 - 3
kg). Questi strumenti dovranno essere utilizzati, in caso di emergenza, per liberare i pezzi at-
taccati magneticamente alla pista magnetica e gli arti (dita, mani, piedi) eventualmente inca-
strati. Non posare mai il modulo bobine di un motore con nucleo in ferro direttamente sulla
pista magnetica.
Gli apparecchi elettronici e gli strumenti di misura possono essere danneggiati o distrutti dai
campi magnetici intensi. Non collocare mai apparecchi con componenti magnetici vicino a
computer, schermi o supporti magnetici per dati (ad es. dischi fissi, carte di credito, nastri au-
dio e video, ecc.)
Osservare una distanza minima di 45 cm tra le singole piste magnetiche e tra una pista e altre
superfici magnetiche.
I magneti devono essere smaltiti nel rispetto delle leggi vigenti in materia. La smagnetizza-
zione completa dei magneti permanenti è parte integrante di una corretta procedura di smal-
timento.
