6 Estensioni della stazione Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3
6.15 Smart Pin Support A partire dalla versione software SR.713.1 Edizione 12/2020
336
6

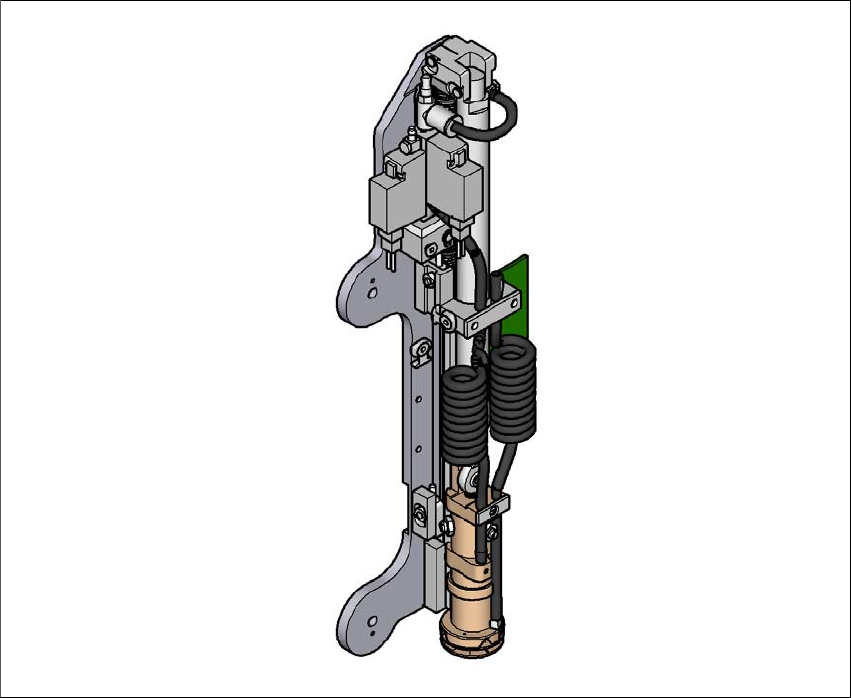

Fig. 6.15 - 2 Unità di prelievo di Smart Pin Support
L'unità di prelievo è montata sul portale. Questa prende i Support Pin dai rispettivi vassoi e li po-
siziona sul tavolo di sollevamento. Le posizioni dei Support Pin nella macchina per il montaggio
di componenti vengono definite nell'editor dei circuiti stampati di SIPLACE Pro per ciascun lato
del circuito.
Per svariate configurazioni di macchina sono disponibili due diversi vassoi per la sostituzione au-
tomatica di max. 10 Support Pin. Detti vassoi sono fissati su un porta-vassoi e vengono montati
sul dispositivo di inserimento del carrello CO.
– Smart Pin Support - Vassoio tipo Q10 [articolo n. 03087404-xx]
– Smart Pin Support - Vassoio tipo L10 [articolo n. 03087508-xx]
Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3 6 Estensioni della stazione
A partire dalla versione software SR.713.1 Edizione 12/2020 6.15 Smart Pin Support
337
6

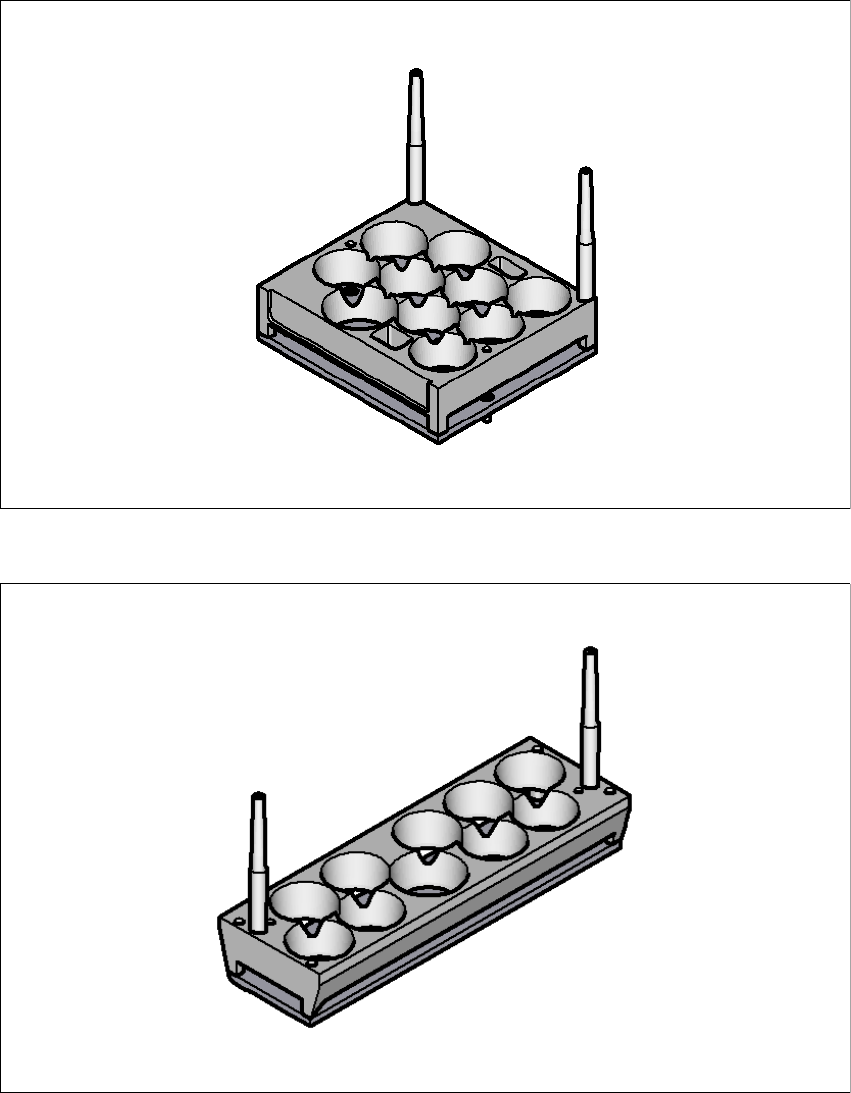

Fig. 6.15 - 3 Smart Pin Support - vassoio tipo Q10
6
Fig. 6.15 - 4 Smart Pin Support - vassoio tipo L10
6 Estensioni della stazione Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3
6.16 Schermo LCD con tastiera A partire dalla versione software SR.713.1 Edizione 12/2020
338
6.16 Schermo LCD con tastiera
Sulla SIPLACE SX1/SX2 V2 è montato di serie uno schermo a cristalli liquidi da 15"con tastiera.
Sulla SIPLACE SX1/SX2 V3 può essere configurato in entrambi i pannelli di comando, al posto
dello schermo multi-touch standard, uno schermo a cristalli liquidi da 15" con tastiera.
6

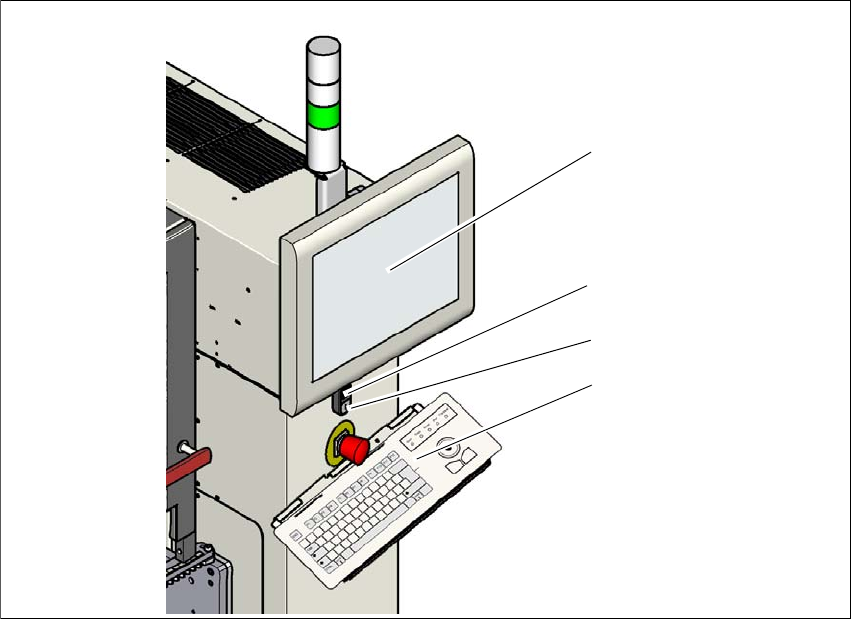

Fig. 6.16 - 1 Schermo LCD con tastiera
(1) Schermo LCD
(2) Pulsante di avvio (bianco) sulla macchina per il montaggio di componenti
(3) Pulsante di arresto (nero) sulla macchina per il montaggio di componenti
(4) Tastiera
(1)
(4)
(2)
(3)
