6 Estensioni della stazione Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3
6.1 Scambiatori di pipette A partire dalla versione software SR.713.1 Edizione 12/2020
296
6.1.2.3 Vassoio per pipette 28xx con 9 garage
6
Fig. 6.1 - 5 Vassoio per pipette 28xx
(1) 5 garage per pipette 28xx con una lunghezza massima di 12,5 mm
(numero garage 1, 5, 6, 8 e 9)
(2) 4 garage per pipette 28xx con una lunghezza massima di 16,5 mm
(numeri garage 2, 3, 4 e 7)
(3) Mire (visibili solo con piastra di bloccaggio aperta)
6.1.2.4 Dati tecnici
6
(1)
(2)
(3)
(3)
Scambiatore di pipette per il SIPLACE MultiStar
Numero di vassoi per posteggio
*a
4
Numero max. dei garage per pipette per posteggio 69
Configurazione standard per ciascun posteggio 3 vassoi con 60 garage per pipette 20xx
1 vassoio con 9 garage per pipette 28xx
Tipi di pipette 20xx, 28xx
*)a Sullo scambiatore di pipette è necessario attrezzare sempre tutti i vassoi.
Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3 6 Estensioni della stazione
A partire dalla versione software SR.713.1 Edizione 12/2020 6.1 Scambiatori di pipette
297
6.1.2.5 Posizione degli scambiatori di pipette per la SIPLACE MultiStar
6

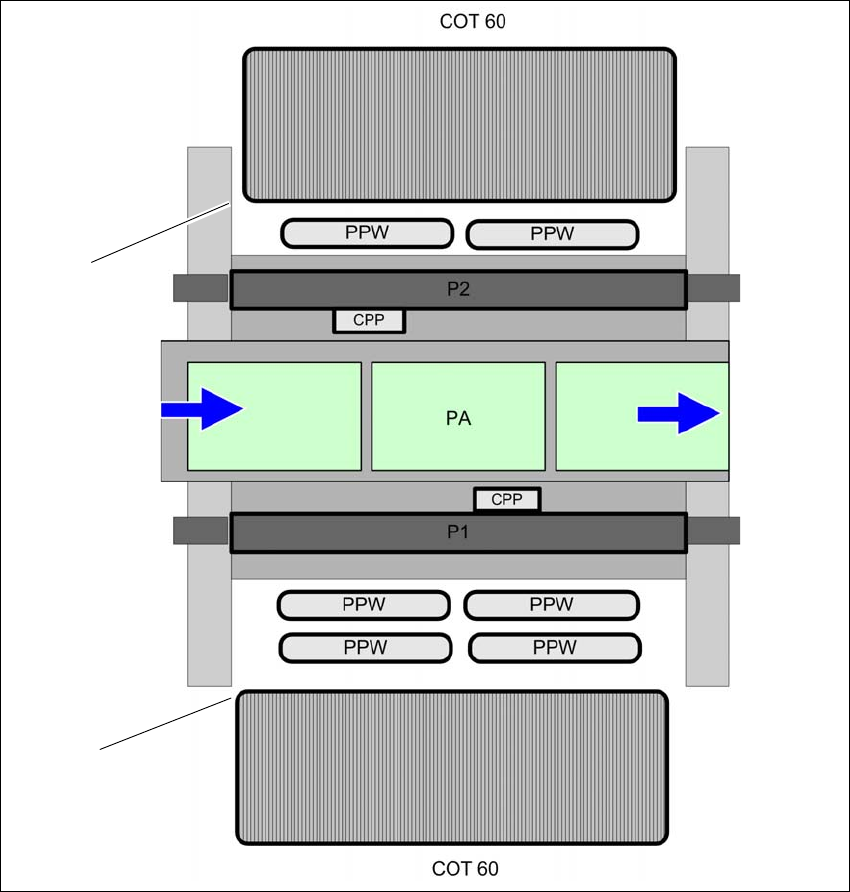

Fig. 6.1 - 6 Posizione dello scambiatore di pipette SIPLACE MultiStar - esempio
6
(1) Carrello CO nella posizione più interna
(2) Carrello CO nella posizione più esterna
(SP) Scambiatori di pipette
(PA) Zona di processo
(1)
(2)
6 Estensioni della stazione Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3
6.1 Scambiatori di pipette A partire dalla versione software SR.713.1 Edizione 12/2020
298
6.1.3 Montaggio dello scambiatore di pipette per C&P20 P / C&P20 P2 / CPP
Gli scambiatori di pipette sono fissati al dispositivo di inserimento del carrello CO.
Disporre lo scambiatore di pipette in modo tale che il lato trasversale sia rivolto verso il dispo-
sitivo di inserimento del carrello CO.
6
6.1.3.1 Indicazioni sul funzionamento
Riempire un vassoio per la prima volta con un determinato tipo di pipette e contrassegnarlo
con un adesivo.
6
Aprire la piastra di bloccaggio e inserire le pipette nei rispettivi garage.
Chiudere la piastra di bloccaggio, in modo che le pipette non possano cadere dai vassoi.
6
6
La programmazione dello scambiatore di pipette è descritta nelle istruzioni per l'uso di SI-
PLACE Pro.
6.1.3.2 Sostituzione del vassoio
Premere la leva (pos. 1 nella fig. 6.1 - 7, pagina 299), per sganciare il vassoio dagli agganci
automatici a sfera (pos. 5 nella fig. 6.1 - 7
, pagina 299). Estrarre il vassoio dal supporto.
AVVERTENZA
Pericolo di collisione con la testa nelle configurazioni miste!
Nelle configurazioni miste c'è pericolo di collisione con la testa.
Per ogni testa di montaggio installare soltanto lo scambiatore di pipette relativo con
i vassoi corrispondenti.
NOTA
6
Riempire i caricatori fuori dalla macchina per il montaggio di componenti e sostituire
sempre solo caricatori completi.
ATTENZIONE
Riempimento dei vassoi!
Riempire i vassoi solo se tutte le pipette che si trovano nella testa Collect&Place
sono state riposte nei rispettivi vassoi.
NOTA
Rischio di inceppamento!
Se i componenti cadono sui vassoi c'è il rischio che la piastra di bloccaggio si inceppi.
Non fare cadere componenti sui vassoi.
Pulire regolarmente i vassoi e i posteggi liberi.
