4.2.3.4 Collegamento alla rete elettrica - SENZA cavo (configurazione 1)
La macchina per il montaggio di componenti NON HA alcun cavo di collegamento alla rete elet-
trica a corredo. Il cavo di collegamento alla rete elettrica viene connesso agli appositi morsetti
(X94) nell'unità di alimentazione elettrica.
4
4
AVVERTENZA
Identificazione univoca dei cavi elettrici!
Le linee elettriche per ogni singola macchina per il montaggio di componenti e le opzioni
installate (ad es. WPC5/WPC6) devono essere contrassegnate in modo chiaro e devono
poter essere identificate e abbinate senza dare adito a dubbi.
Si applicano le norme del paese nel quale la macchina per il montaggio di compo-
nenti viene utilizzata.
AVVERTENZA
Fare allacciare il cavo di collegamento alla rete elettrica esclusivamente da un elettro
-
tecnico specializzato.
L'allacciamento del cavo di collegamento alla rete elettrica può avvenire solo ad opera
di un elettrotecnico specializzato. Un elettrotecnico specializzato è una persona che di
-
spone d formazione specializzata, conoscenze ed esperienza idonee in modo da poter
riconoscere ed evitare i pericoli di natura elettrica.
Si applicano le norme del paese nel quale la macchina per il montaggio di compo-
nenti viene utilizzata.
Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3 4 Installazione e messa in esercizio
A partire dalla versione software SR.713.1 Edizione 12/2020 4.2 Infrastrutture nel luogo di installazione
197
4

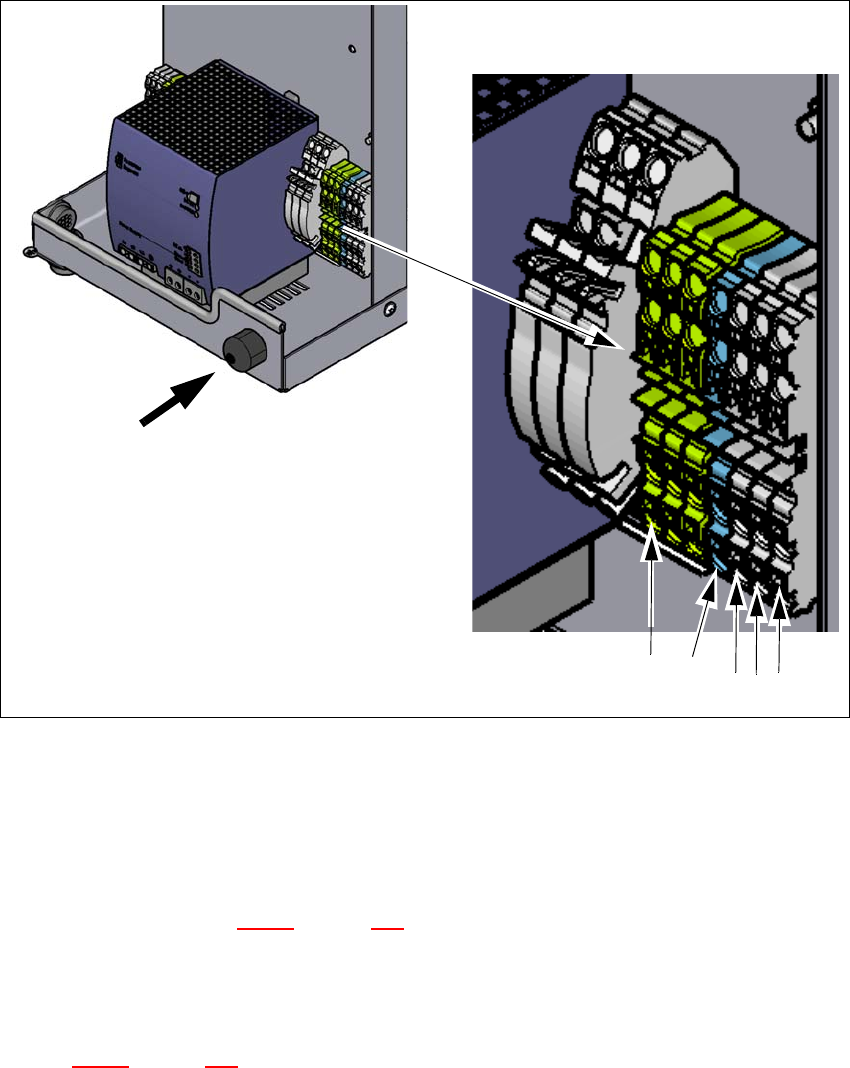

Fig. 4.2 - 4 Area morsetti per l'allacciamento del cavo di collegamento di rete
(1) Morsetti di collegamento alla rete elettrica (X94) per cavo di collegamento con L1, L2, L2, N
e PE. I morsetti di collegamento a rete sono progettati per conduttori con sezione di 4 mm².
(2) Apertura sull'unità di alimentazione elettrica con pressacavi
Inserire il cavo dell'alimentazione di rete nel pressacavi (pos. 2) fino a raggiungere i morsetti
X94 (
pos. 1) nella fig. 4.2 - 4, pagina 197.
Lasciare un raggio di curvatura sufficientemente ampio. Non piegare i fili.
Con una pinza crimpatrice applicare un puntalino all'estremità di ogni conduttore.
Connettere L1,L2, L3, N e PE ai morsetti di collegamento alla rete elettrica X94 (pos. 1) in
fig. 4.2 - 4
, pagina 197. Fare attenzione a non danneggiare il morsetto quando vi si introdu-
cono i conduttori.
(2)
(1)
L1
L2
L3
N
PE
4 Installazione e messa in esercizio Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3
4.2 Infrastrutture nel luogo di installazione A partire dalla versione software SR.713.1 Edizione 12/2020
198
4
Serrare a mano il pressacavi (pos. 2) nella fig. 4.2 - 4, pagina 197.
Fare attenzione che i conduttori e il cavo non rimangano impigliati o sfreghino su altri oggetti.
Se necessario fissare i conduttori e il cavo con delle fascette.
ATTENZIONE
Rispettare la sequenza delle fasi.
Rispettare la sequenza delle fasi. Una sequenza delle fasi non corretta comporta il mal-
funzionamento e il danneggiamento della pompa del vuoto. Verificare la corretta direzio-
ne di rotazione delle pompe del vuoto all'atto della messa in servizio della macchina per
il montaggio di componenti.
Verificare la corretta funzione del collegamento di protezione PE della macchina per il
montaggio di componenti.
