2.2.11 Temperature elevate sulla Head Control Unit (MHCU)

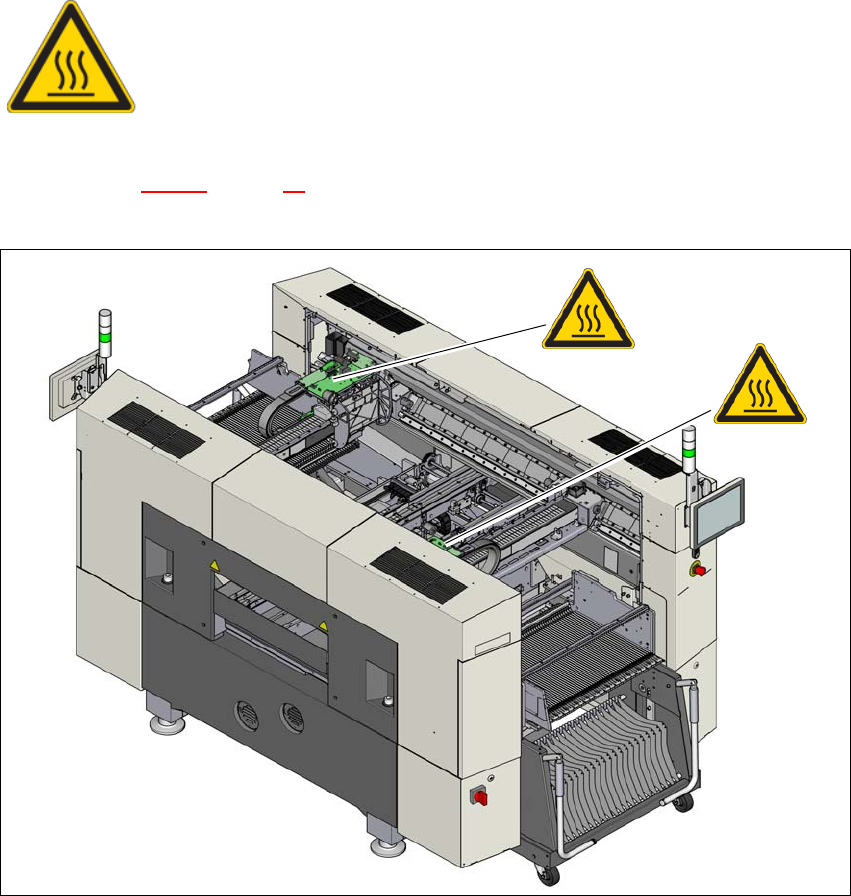

Pos. 1 nella fig. 2.2 - 14, pagina 62 cartello di avvertenza temperatura, art. n. 03031926-01 (a se-
conda della configurazione della testa da 2 a 4).
2
Fig. 2.2 - 14 Cartello di avviso alte temperature sulla Head Control Unit (MHCU)
2
PERICOLO DI USTIONI DOVUTE A TEMPERATURE ELEVATE.
In caso di funzionamento continuativo l'involucro della Head Control Unit
(MHCU) può raggiungere temperature molto elevate. Fare attenzione al con-
tatto con la Head Control Unit (MHCU).
(1)
(1)
Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3 2 Sicurezza di esercizio
A partire dalla versione software SR.713.1 Edizione 12/2020 2.2 Cartelli di avviso
63
2.2.12 Cartello di avvertenza "Collisione con la testa" sulla videocamera IC della
TwinStar
Cartello di avvertenza "Collisione con la testa" nella fig. 2.2 - 15, articolo n. 03015392-02
(quantità per macchina di montaggio di componenti: massimo 2)
2

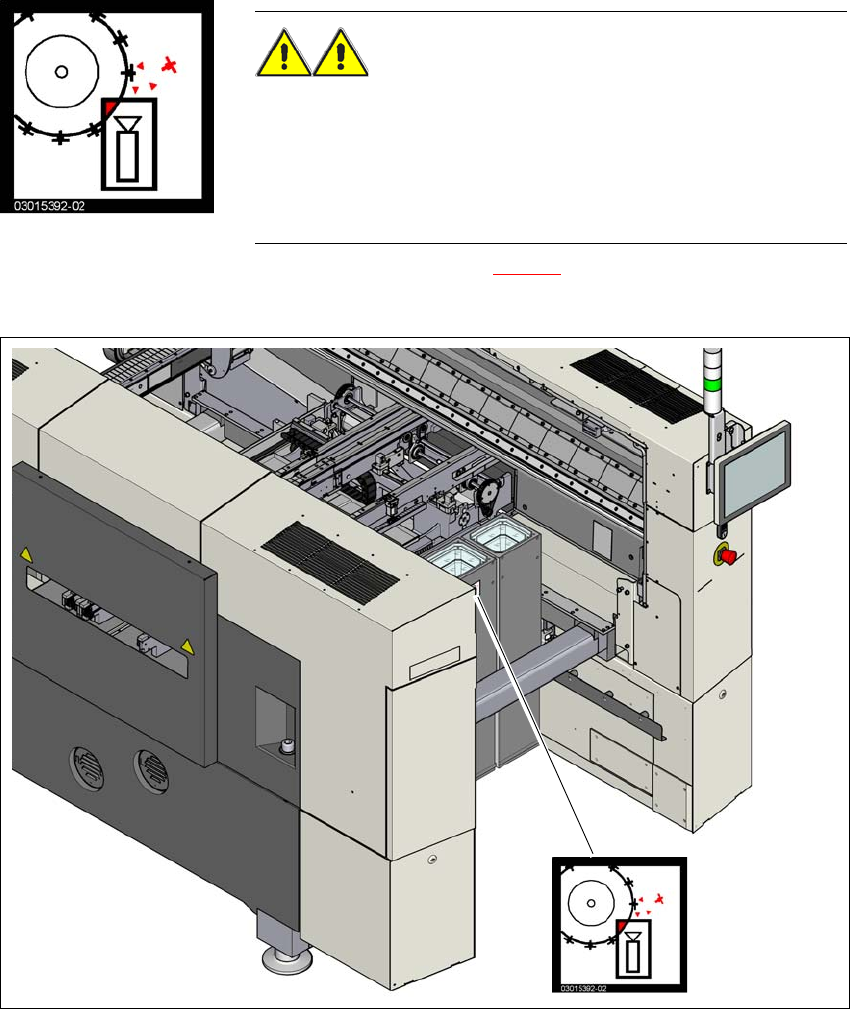

Fig. 2.2 - 15 Cartello di avvertenza "Collisione con la testa" sulla videocamera IC della TwinStar/
(1) Cartello di avvertenza "Collisione con la testa" sulla videocamera IC della TwinStar
AVVERTENZA PERICOLO DI COLLISIONE CON
LA TESTA
2
In caso di cambio della testa di montaggio da TwinStar a SpeedStar,
la SpeedStar può urtare gli involucri delle videocamere.
Smontare le videocamere CO fisse della TwinStar tipo 33, 55 x 45,
e tipo 25, 16 x 16).
(1)
2 Sicurezza di esercizio Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3
2.2 Cartelli di avviso A partire dalla versione software SR.713.1 Edizione 12/2020
64
2.2.13 Cartello di avvertenza sul convogliatore di circuiti stampati
2

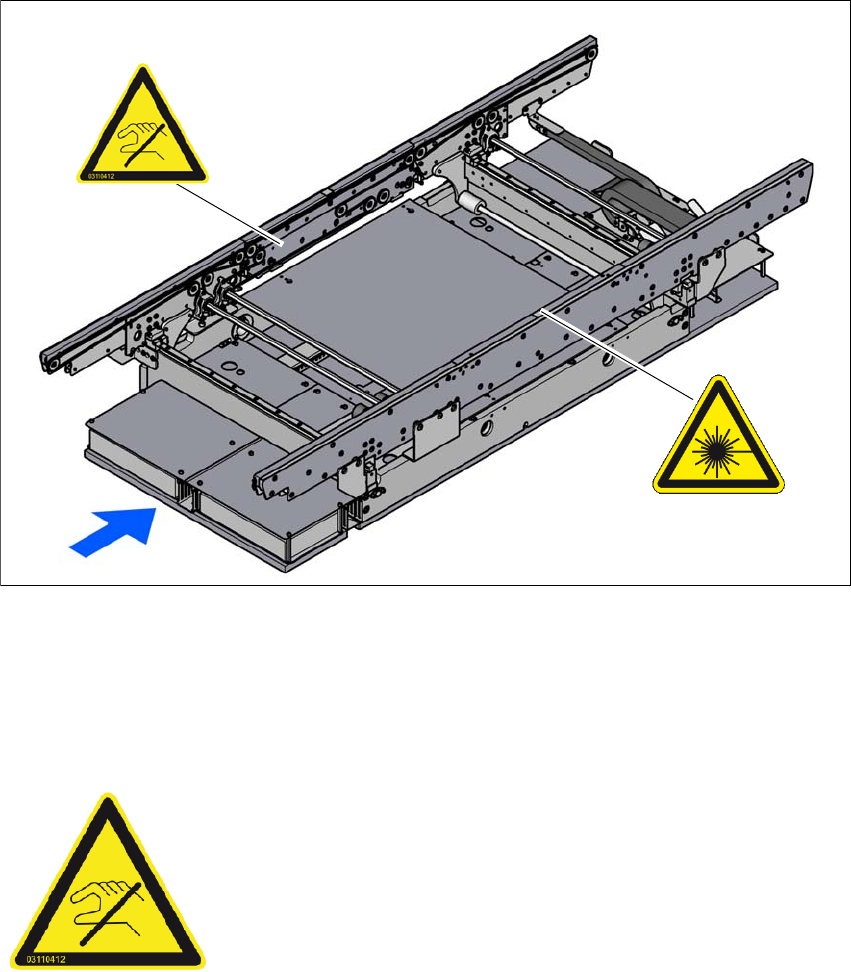

Fig. 2.2 - 16 Cartelli di avviso sul convogliatore CST (esempio riferito a un convogliatore singolo)
(1) Cartello di avvertenza "Spalle del convogliatore sensibili"
Pos. W 004, in corrispondenza della barriera laser
2.2.13.1 Cartello di avviso "Spalle del convogliatore sensibili" sulla lamiera di bloccaggio
2
Articolo n. 03110412-01 (q.tà: convogliatore singolo 1, convogliatore doppio 2)
(1)
W 004
Spalle del convogliatore sensibili!
Le spalle del convogliatore sono molto sensibili e non possono
essere spostate senza disattivare i freni.
In caso contrario le spalle possono danneggiarsi in modo irrepa-
rabile.
