6.5.2 Panoramica
6

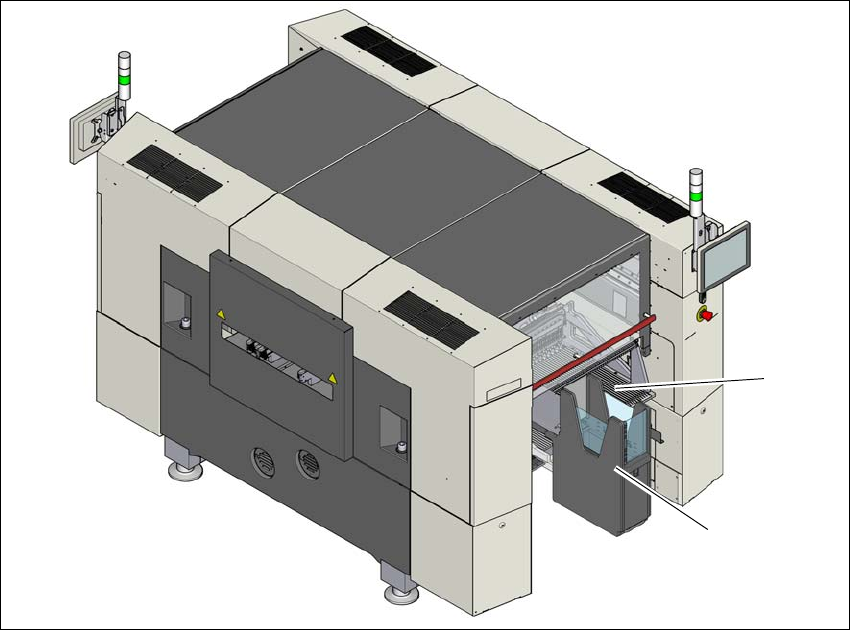

Fig. 6.5 - 1 SIPLACE JTF-M sulla SIPLACE SX1/SX2
(1) Tavolo componenti fisso
(2) JTF-M
(1)
(2)
6 Estensioni della stazione Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3
6.5 SIPLACE JTF-M A partire dalla versione software SR.713.1 Edizione 12/2020
320
6.5.3 Dati tecnici
6
6.5.4 Dimensioni con JTF-M
6

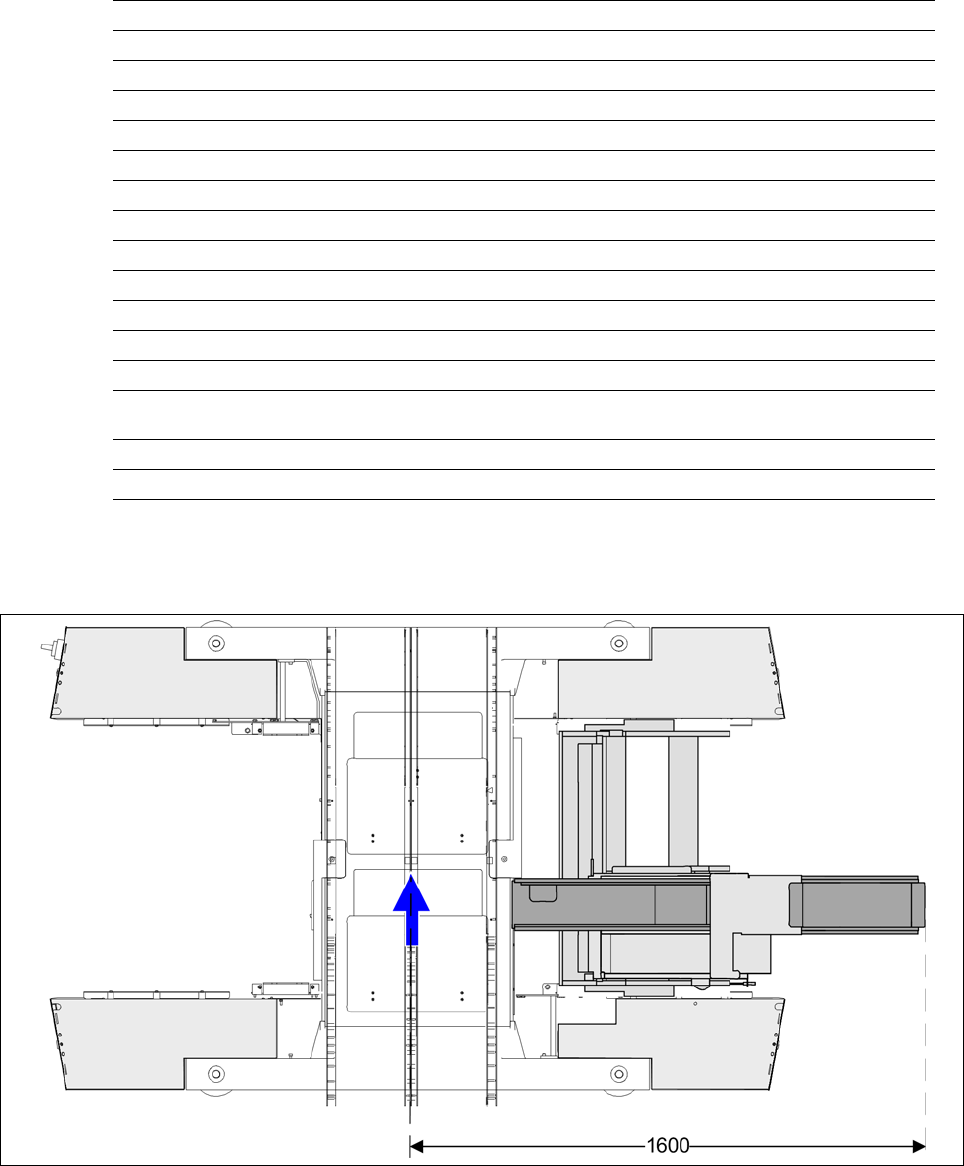

Fig. 6.5 - 2 Dimensioni della macchina per il montaggio di componenti con JTF-M
SIPLACE JTF-M
Larghezza
177 mm
Altezza
587 mm
Specifiche del vassoio JEDEC
Capacità
Vassoio sottile Vassoio JEDEC 18
Vassoio spesso Vassoio JEDEC 14
Tempo di cambio vassoio
Unità inseribile n dopo n+1 3,5 secondi
Unità inseribile 1 dopo 18 10 secondi
Unità inseribile 18 dopo 1 8,9 secondi
Cassetta
Dimensioni ca. 330 mm x 150 mm x 230 mm
Portata max. 2,7 kg (ogni 150 g per 18 unità inseri-
bili)
Sistema pneumatico
Da 5,2 bar a 9 bar
Consumo di aria compressa
< 28,3 NL/min.
Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3 6 Estensioni della stazione
A partire dalla versione software SR.713.1 Edizione 12/2020 6.6 Supporto per vassoi
321
6.6 Supporto per vassoi
Articolo n. 00141286-xx Supporto per vassoi
Articolo n. 00519840-xx Canale guida della cinghia per supporto vassoi
Il supporto per vassoi consente di preparare rapidamente i componenti sui vassoi. Se il supporto
per vassoi non è presente, è possibile utilizzare tutte le 60 tracce del convogliatore della tavola di
interscambio SX.
Per utilizzare il supporto per vassoi sul tavolo intercambiabile SX, la macchina per il montaggio di
componenti deve essere dotata di un canale guida della cinghia modificato.
Per la descrizione dettagliata e informazioni sul funzionamento vedere le istruzioni di mon-
taggio "Montageanleitung - Manuelles Tray - SIPLACE SX1/SX2", n. art. 00196823-xx.
Il supporto per vassoi può essere utilizzato solo se il relativo tavolo CO e il suo telaio è montato
nella posizione più esterna.
I vassoi JEDEC o Waffle Pack posizionati singolarmente possono essere fissati ai relativi supporti
con magneti. Se si posizionano due vassoi JEDEC, è necessario fissarli con barre di blocco e fis-
saggio.
Parti: Articolo n.:
Magnete 00316593-xx
Barra di blocco e fissaggio per ogni vassoio JEDEC 00372615-xx
ATTENZIONE
Evitare collisioni
Non è possibile posizionare il supporto per i vassoi all'entrata e all'uscita di un carrello CO,
perché in caso contrario si potrebbero avere collisioni con il canale della cinghia vuota e
il supporto dello scambiatore di pipette.
Il supporto dei vassoi può essere posizionato sul tavolo quando questo è rientrato.
Il supporto va invece eliminato prima che il tavolo esca.
