Istruzioni per l'uso SIPLACE SX1 /SX2 edizione V2 e V3 5 Esecuzio ne di compiti sulla macchi na per il montaggio di componenti A partire dalla versione software SR.713.1 Edizione 12/2020 5.15 Aggancio e sgancio del …
5 Esecuzione di compiti sulla macchina per il montaggio di componenti Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3
5.15 Aggancio e sgancio del carrello CO A partire dalla versione software SR.713.1 Edizione 12/2020
284
5.15.2 Sgancio del carrello CO
Nella vista principale del software della stazione, selezionare l'icona Convogliatori...
e poi l' i cona Posteggi.
5

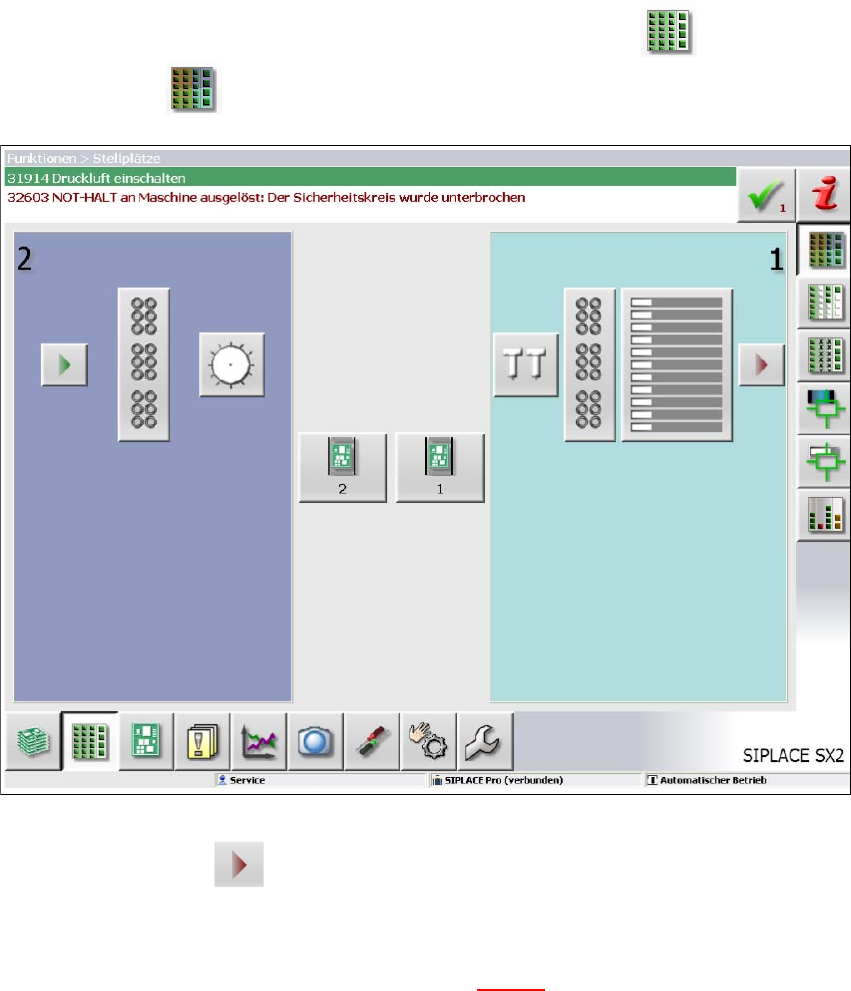

Fig. 5.15 - 2 GUI della CAS - Posteggi
5
Fare clic sull'icona per lo sblocco riferito al rispettivo posteggio; attendere fino a
sblocco avvenuto. Per maggiori informazioni consultare la guida on-line del software della
stazione.
Ruotare le due maniglie verso l'alto (pos. 1 in fig. 5.15 - 3).
Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3 5 Esecuzione di compiti sulla macchina per il montaggio di componenti
A partire dalla versione software SR.713.1 Edizione 12/2020 5.15 Aggancio e sgancio del carrello CO
285
5

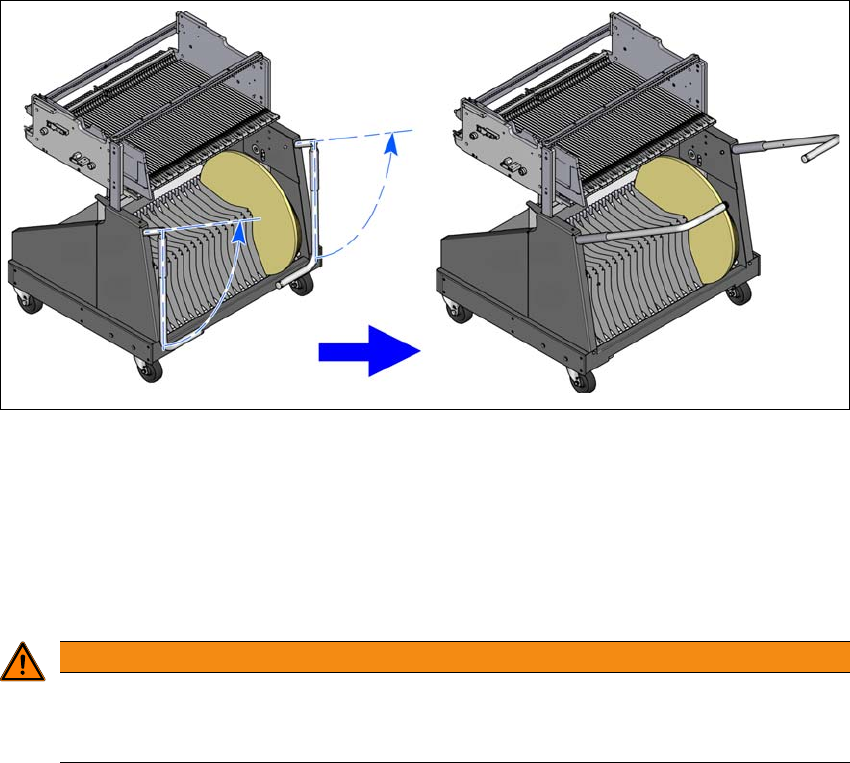

Fig. 5.15 - 3 Ruotare verso l'alto le maniglie del carrello CO per spingerlo
Afferrare le maniglie con entrambe le mani per estrarre il carrello CO dalla macchina per il
montaggio di componenti.
5.15.3 Indicazioni di sicurezza per muovere il carrello CO
5
Afferrare sempre il carrello CO per i due manici con entrambe le mani se si desidera spo-
starlo.
Ricordare che un carrello CO pieno di moduli di alimentazione X può rovesciarsi lateralmente
o in avanti, a partire da un'inclinazione di circa 20°.
Accertarsi che la superficie sulla quale si muove il carrello abbia in ogni caso un'inclinazione
notevolmente più ridotta.
Il pavimento su cui poggia la macchina deve presentare al massimo un dislivello dello 0,63%,
corrispondente a un dislivello di 5 mm su una distanza di 800 mm (ad es. la larghezza d un
tavolo CO).
Fare attenzione a non collidere con gli ostacoli. A forte velocità, il carrello potrebbe rove-
sciarsi in avanti.
AVVERTENZA
Prevenzione infortuni!
Per evitare infortuni, rispettare assolutamente le seguenti regole quando si muove il car-
rello CO.
5 Esecuzione di compiti sulla macchina per il montaggio di componenti Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3
5.15 Aggancio e sgancio del carrello CO A partire dalla versione software SR.713.1 Edizione 12/2020
286
5.15.4 Aggancio del carrello CO
5

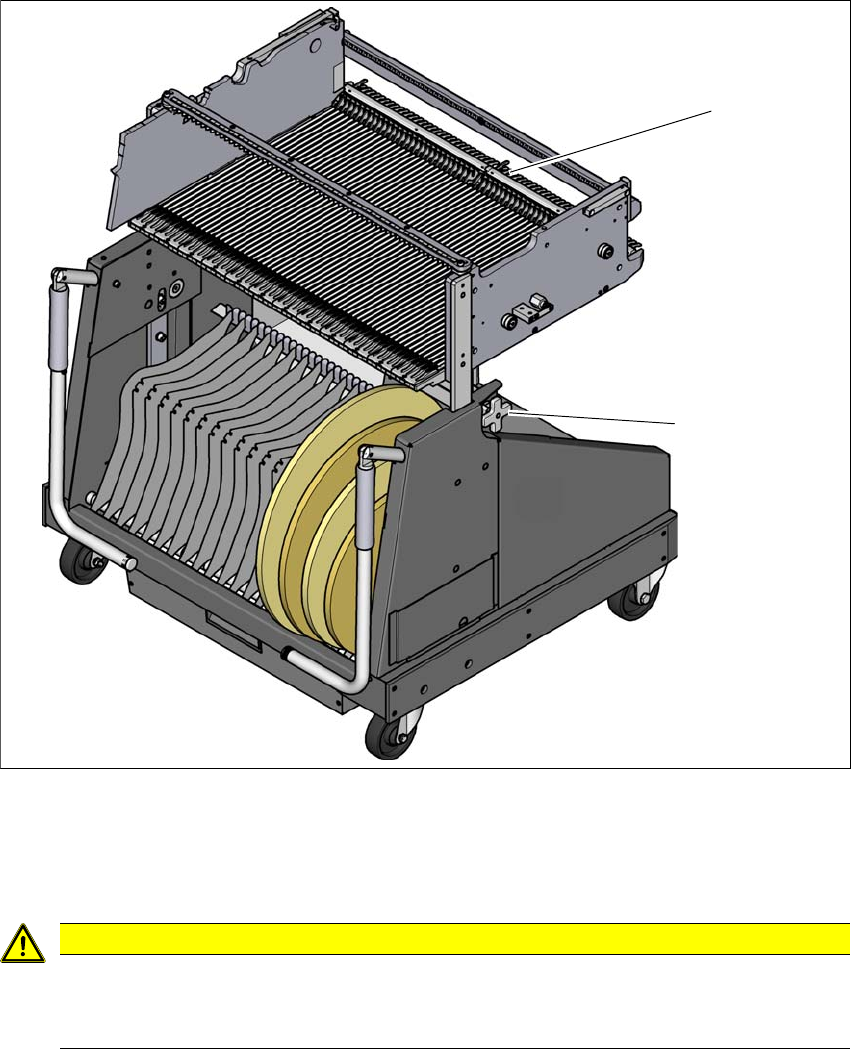

Fig. 5.15 - 4 Aggancio del carrello CO
(1) Denti di bloccaggio
(2) Regolazione di precisione dell'altezza della macchina
5
ATTENZIONE
Inserimento del carrello CO!
All'inserimento del carrello CO nelle macchine per il montaggio di componenti assi-
curarsi che non urti contro ostacoli con i denti di bloccaggio.
(2)
(1)
