Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3 4 Installazione e messa in esercizio
A partire dalla versione software SR.713.1 Edizione 12/2020 4.4 Adeguamento del carrello CO all'altezza di convogliamento dei CST
221
4.4 Adeguamento del carrello CO all'altezza di convoglia-
mento dei CST
Con poche semplici operazioni è possibile adeguare il carrello CO alle seguenti altezze di convo-
gliamento dei circuiti stampati:
900 mm
4
930 mm (altezza standard) 4
950 mm (altezza SMEMA) 4
4
Fig. 4.4 - 1 Carrello CO 60
(1) Fori per le altezze di convogliamento dei CST 900, 930 e 950 mm.
(2) Tavolo CO
(3) Fori M8 per il fissaggio del supporto di montaggio
(1)
(2)
(3)
(3)
4 Installazione e messa in esercizio Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3
4.4 Adeguamento del carrello CO all'altezza di convogliamento dei CST A partire dalla versione software SR.713.1 Edizione 12/2020
222
4.4.1 Avvertenze
4
4.4.2 Utensili e dispositivi ausiliari
Per impostare l'altezza del carrello CO sono necessari i seguenti utensili e dispositivi ausiliari:
– Supporto di montaggio (art. n. 03015976-xx)
– Dispositivo di sollevamento per sollevare il tavolo del carrello CO, portata min. 80 kg
4.4.3 Modifica dell'altezza del carrello CO
4
Fissare il supporto di montaggio al tavolo CO con le due viti Allen M8 x 50. Sono disponibili
due fori diversi per il tavolo CO 60 e il tavolo CO 30.
Appendere il gancio del dispositivo di sollevamento all'occhiello.
Svitare le viti di fissaggio e sollevare il tavolo CO nella posizione desiderata.
Rimontare le viti di viti di fissaggio e serrarle.
AVVERTENZA
Regolazione dell'altezza del carrello CO da parte di persone certificate!
Solo a tecnici dell'azienda ASM o a persone certificate è consentito regolare l'altezza del
carrello CO.
Rispettare le norme vigenti di prevenzione degli infortuni.
Togliere tutti i moduli di alimentazione dal tavolo CO per regolare l'altezza del tavolo
CO.
AVVERTENZA
Rischio di danneggiamento!
Gli innalzamenti e abbassamenti del tavolo CO possono causare deformazioni.
Togliere dal tavolo CO tutti i moduli di alimentazione.
Per regolare le altezze montare il supporto di montaggio al tavolo CO.
Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3 4 Installazione e messa in esercizio
A partire dalla versione software SR.713.1 Edizione 12/2020 4.5 Adeguamento del canale della cinghia vuota all'altezza CO
223
4.5 Adeguamento del canale della cinghia vuota
all'altezza CO
Se si utilizzano dei moduli di alimentazione che lavorano su cinghie con un'altezza tasca > 12 mm
togliere il divisorio in lamiera
(1).
4

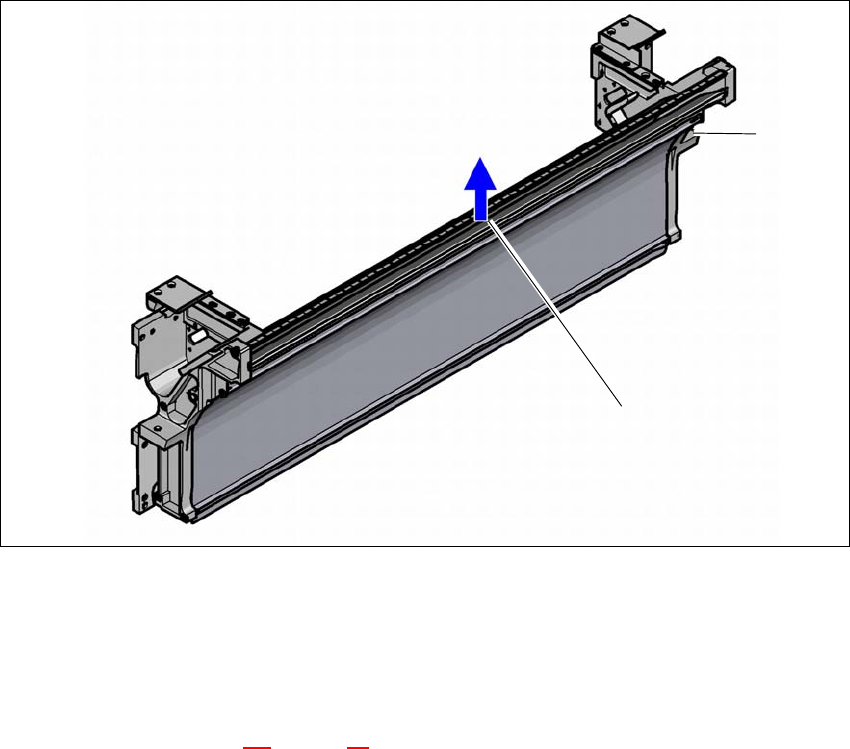

(1) Divisorio in lamiera per cinghie > 12 mm, smontabile
(2) Viti di fissaggio
Per smontare il divisorio in lamiera spegnere la macchina tramite l'interruttore principale.
Disconnettere la macchina dall'alimentazione di rete e dell'aria compressa.
Mettere in sicurezza la macchina per il montaggio di componenti per evitarne il riavvio, come
descritto nella sezione 2.9
, pagina 98.
Sfiatare le condotte dell'aria compressa e il dispositivo di taglio della cinghia:
Qualora sia presente una valvola di sfiato, (solo SIPLACE SX1/SX2 V3), aprire la valvola
di sfiato.
Se non è presente alcuna valvola di sfiato (SIPLACE SX1/SX2 V2 e versioni precedenti),
staccare uno dei piccoli tubi flessibili dal raccordo a T del dispositivo di taglio della cin-
ghia.
Attendere che la pressione d'esercizio del dispositivo di taglio scenda a 0 MPa.
Svitare le viti di fissaggio.
Estrarre il divisorio in lamiera.
(1)
(2)
