Istruzioni per l'uso SIPLACE SX1 /SX2 edizione V2 e V3 2 Sicurezz a di esercizio A partire dalla versione software SR.713.1 Edizione 12/2020 2.2 C artelli di avvi so 59 2.2.9.1 Temperature elevate presenti sulla SIP…
2 Sicurezza di esercizio Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3
2.2 Cartelli di avviso A partire dalla versione software SR.713.1 Edizione 12/2020
58
2.2.9 Cartelli di avviso sulla SIPLACE SpeedStar C&P20 P
2
2

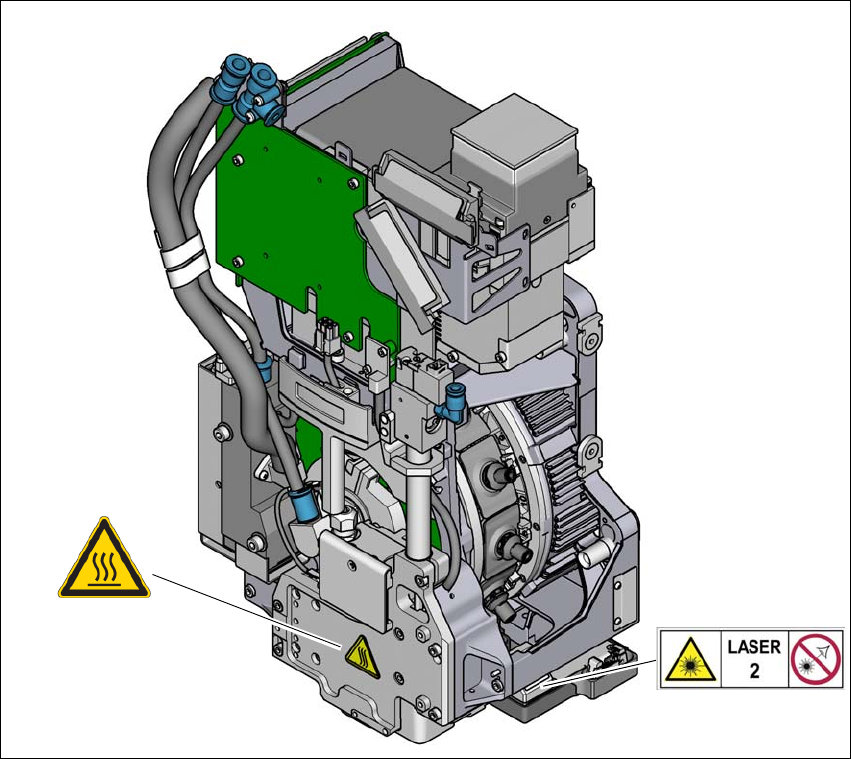

Fig. 2.2 - 12 Cartelli di avviso sulla SIPLACE SpeedStar C&P20 P
(1) Cartello di avvertenza temperatura, art. n. 03031926-01
(2) Involucro del motore stella
(3) Maniglia
Pos. W laser classe 2, art. n. 03134118-01
NOTA
Solo per SIPLACE SX1/SX2 V2
La testa SIPLACE SpeedStar C&P20 P è presente solo sulla macchina SIPLACE SX1/
SX2 V2.
(1)
W Laser Klasse 2
(2)
(3)
Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3 2 Sicurezza di esercizio
A partire dalla versione software SR.713.1 Edizione 12/2020 2.2 Cartelli di avviso
59
2.2.9.1 Temperature elevate presenti sulla SIPLACE C&P20 P
2
Pos. 1 nella fig. 2.2 - 12, pagina 58 (q.tà per ciascuna SIPLACE C&P20 P: 1)
2.2.9.2 Laser classe 2 sul sensore CO
2
Pos. W laser classe 2 in fig. 2.2 - 12, pagina 58, articolo n. 03134118-01 (q.tà per ciascuna C&P20
P: 1)
2
Temperature elevate presenti sulla SIPLACE C&P20 P in caso di funziona
-
mento continuativo.
Rischio di ustione a causa delle temperature elevate!
In caso di funzionamento continuato e con una temperatura ambiente supe
-
riore ai 22°C l'involucro del motore stella e la maniglia sulla testa di montag
-
gio possono sviluppare temperature superficiali elevate.
Fare attenzione quando si toccano queste parti.
2
2
2
RADIAZIONE LASER
Laser classe 2
Conforme alla norma IEC 60825-1:2014
Non guardare il raggio laser!
2 Sicurezza di esercizio Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3
2.2 Cartelli di avviso A partire dalla versione software SR.713.1 Edizione 12/2020
60
2.2.10 Cartelli di avviso sulla SIPLACE MultiStar CPP
2
Fig. 2.2 - 13 Cartelli di avviso sulla SIPLACE MultiStar CPP
(1) Cartello di avvertenza temperatura, art. n. 03031926-01
Pos. contrassegno laser - classe di rischio 2, n. art. 03155298-01
(1)
Contrassegno laser
classe di rischio 2
