6 Estensioni della stazione Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3
6.1 Scambiatori di pipette A partire dalla versione software SR.713.1 Edizione 12/2020
302
6.1.4 Scambiatore di pipette per la SIPLACE TwinStar
Articolo n. 03005191-xx Vassoio per 2 pipette
Articolo n. 03001807-xx Vassoio per 1 pipetta
6

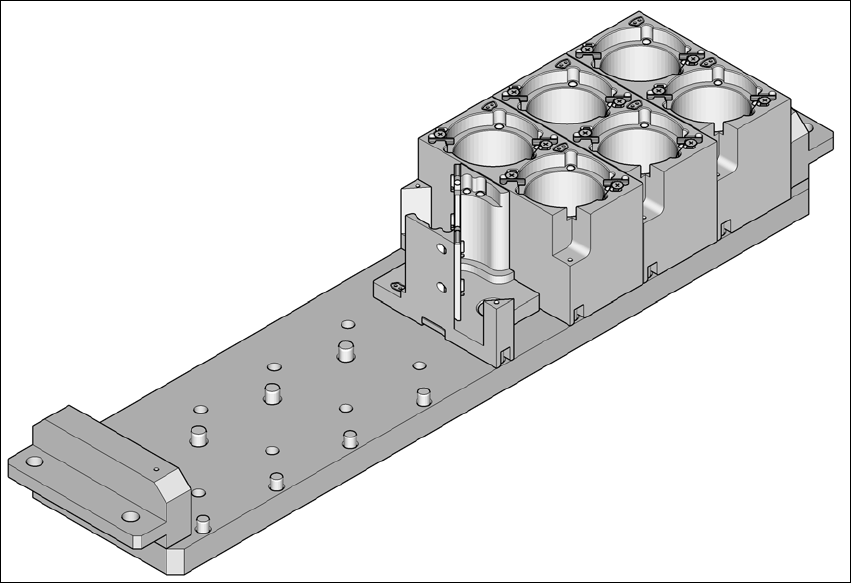

Fig. 6.1 - 10 Scambiatore di pipette per la SIPLACE TwinStar
6.1.4.1 Descrizione
Questo scambiatore di pipette alloggia fino a 12 caricatori di pipette. Sono disponibili due tipi di
vassoi: vassoi standard e vassoi per pipette speciali o pinze. I vassoi sono disposti su un supporto
comune. Ogni vassoio è centrato con due spine cilindriche e fissato con morsetti.
Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3 6 Estensioni della stazione
A partire dalla versione software SR.713.1 Edizione 12/2020 6.1 Scambiatori di pipette
303
6.1.4.2 Dati tecnici
6
6
Scambiatore di pipette per la SIPLACE TwinStar
Numero dei caricatori max. 8 caricatori per 16 garage di pipette
Numero dei garage per pipette Configurazione libera
Configurazione standard 3 caricatori con ciascuno due garage per pipette
1 caricatore con un garage per pipette
Tipi di pipette 4xx con adattatore
5xx (standard)
9xx con adattatore
Pipetta speciale, pinza
6 Estensioni della stazione Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3
6.1 Scambiatori di pipette A partire dalla versione software SR.713.1 Edizione 12/2020
304
6.1.4.3 Posizione degli scambiatori di pipette per la SIPLACE TwinStar
6
Fig. 6.1 - 11 Posizione dello scambiatore di pipette per la SIPLACE TwinStar - esempio
6
(1) Carrello CO 60 nella posizione più interna
(2) Carrello CO 30 nella posizione più esterna
(SP) Scambiatori di pipette
(PA) Zona di processo
(1)
(2)
