6 Estensioni della stazione Istruz ioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3 6.1 Scambiatori di pipette A partire dalla versione software SR. 713.1 Edizione 12/2020 300 6 Montare il va ssoio sugli agganci au…
Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3 6 Estensioni della stazione
A partire dalla versione software SR.713.1 Edizione 12/2020 6.1 Scambiatori di pipette
299
6
6
Fig. 6.1 - 7 Scambiatore di pipette per la C&P/CPP - sostituzione del caricatore
(1) Leva per sollevare il vassoio
(2) Spina cilindrica, a innesto nel foro del vassoio
(3) spina elastica per attivazione microinterruttore
(4) Spina del meccanismo di scorrimento, sposta la piastra di bloccaggio
(5) Agganci automatici a sfera
(6) Spina cilindrica, a innesto nell'asola del vassoio
(7) Piastra di bloccaggio nella posizione "vassoio bloccato"
AVVERTENZA
Pericolo di collisione con la testa in caso di leva sporgente!
Una leva sporgente al di sopra del vassoio (pos. 1 nella fig. 6.1 - 7) può entrare in colli-
sione con la testa di montaggio.
Assicurarsi inoltre che le leve non sporgano sopra i vassoi.
(1)
(2)
(3)
(4)
(5)
(6)
(7)
6 Estensioni della stazione Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3
6.1 Scambiatori di pipette A partire dalla versione software SR.713.1 Edizione 12/2020
300
6
Montare il vassoio sugli agganci automatici a sfera (pos. 5 nella fig. 6.1 - 7, pagina 299).
Spingere il vassoio uniformemente verso il basso in modo che gli agganci automatici a sfera
si innestino contemporaneamente su tutti i bottoni a pressione.
6.1.3.3 Rilevamento della posizione
Ciascun caricatore dello scambiatore di pipette dispone di due mire per la determinazione della
posizione.
6

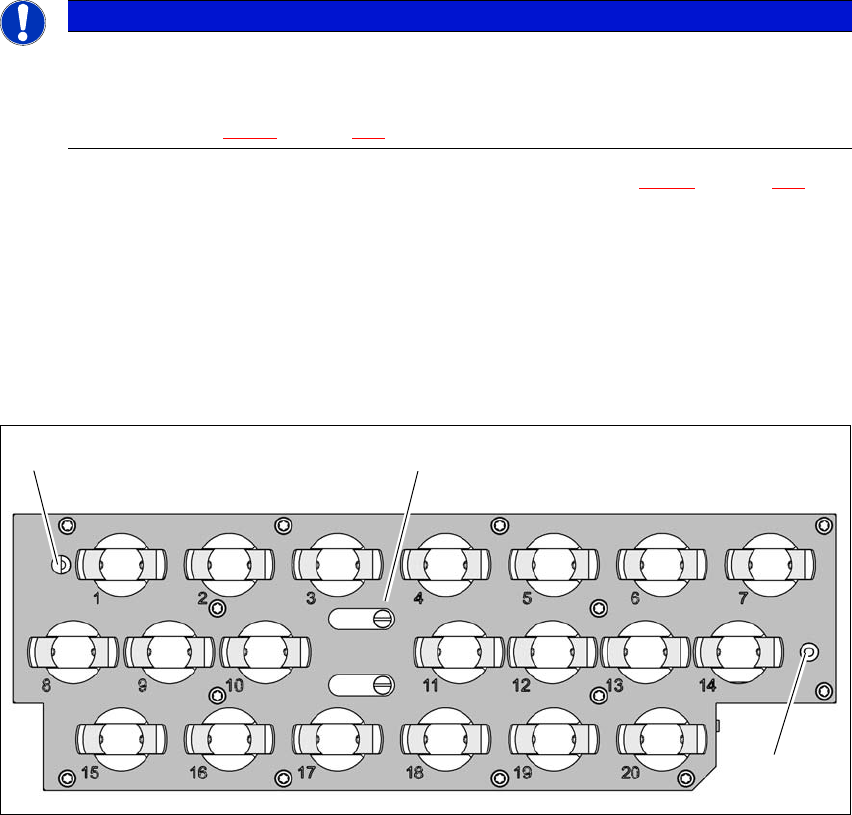

Fig. 6.1 - 8 Vassoio delle pipette - Numerazione dei garage, mire per la determinazione della posizione e della posi-
zione angolare
(1) Piastra di bloccaggio in posizione "vassoio aperto"
(2) Mire per la determinazione della posizione
NOTA
6
Spostare la piastra di bloccaggio in posizione "vassoio bloccato".
Prima di inserire il vassoio, allinearlo in modo tale che le spine di centraggio (pos. 2
e 6 nella fig. 6.1 - 7
, pagina 299) possano scorrere nel foro di centraggio e nell'asola.
(1)
(2)
(2)
Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3 6 Estensioni della stazione
A partire dalla versione software SR.713.1 Edizione 12/2020 6.1 Scambiatori di pipette
301
6.1.3.4 Scambiatore di pipette "serie 2" per la testa SIPLACE MultiStar
Articolo n. 00519842-xx Scambiatore di pipette CPP per la serie 2, SX
Lo scambiatore di pipette "serie 2" si può installare nei seguenti posteggi:
Macchina per il montaggio di componenti SX:Posteggi 1 e 2
Il pacchetto di allestimento contiene, oltre allo scambiatore delle pipette, un set di montaggio.
6

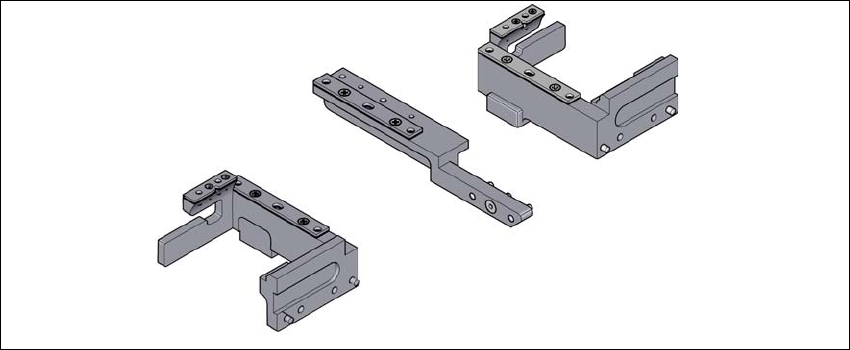

Fig. 6.1 - 9 Set di montaggio per lo scambiatore di pipette "serie 2"
