Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3 2 Sicurezza di esercizio
A partire dalla versione software SR.713.1 Edizione 12/2020 2.6 Dispositivi di sicurezza
85
Interruttori delle cappe protettive postazioni 1 e 2 (pos. 1 e 2 nella fig. 2.6 - 6, pagina 82) 2
Questi interruttori verificano se le cappe protettive sono chiuse. Se sono chiuse, il contatto di AR-
RESTO DI EMERGENZA e il contatto di segnalazione sono chiusi e di conseguenza pure il circu-
ito di ARRESTO DI EMERGENZA. All'apertura di una delle cappe, si aprono il contatto di
ARRESTO DI EMERGENZA e il contatto di segnalazione. Singoli componenti vengono disattivati
o restano disattivati (vedi fig. 2.6 - 8
, pagina 89).
Interruttore di protezione per il riconoscimento finecorsa (pos. 3 nella fig. 2.6 - 6, pagina 82)2
Nelle SIPLACE SX1/SX2 questi interruttori verificano se è presente almeno un finecorsa. In que-
sto modo si garantisce che, dopo la sostituzione di un portale, venga rimontato almeno un fine-
corsa.
2 Sicurezza di esercizio Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3
2.6 Dispositivi di sicurezza A partire dalla versione software SR.713.1 Edizione 12/2020
86
2.6.4 Dispositivo di disconnessione di sicurezza (CSB)
2

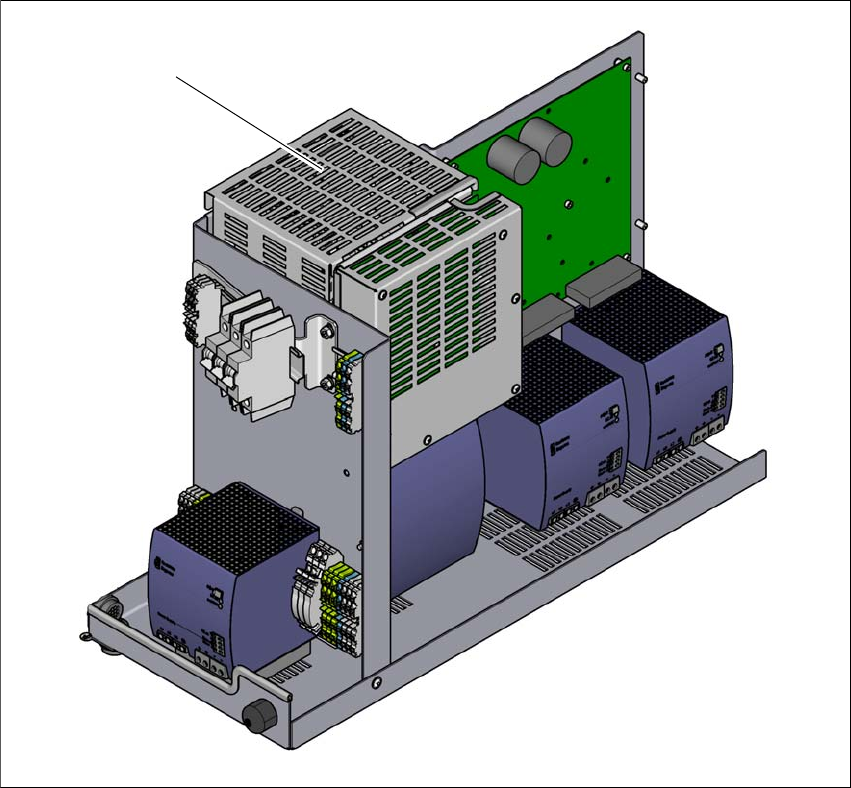

Fig. 2.6 - 7 Posizione del dispositivo di disconnessione di sicurezza (CSB)
2
(1) Dispositivo di disconnessione di sicurezza (CSB)
(1)
Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3 2 Sicurezza di esercizio
A partire dalla versione software SR.713.1 Edizione 12/2020 2.6 Dispositivi di sicurezza
87
Dispositivo di disconnessione di sicurezza (CSB) (pos. 1 in fig 2.6 - 7, pagina 86) 2
Il dispositivo di disconnessione di sicurezza (CSB) è alloggiato nell'unità di alimentazione elettrica.
Viene utilizzato per monitorare i dispositivi di protezione e controlla le tensioni e i movimenti peri-
colosi.
2
Per l'attivazione del dispositivo di disconnessione di sicurezza sono necessarie tre condizioni:
– I pulsanti di ARRESTO DI EMERGENZA e tutti i dispositivi di protezione devono essere
sbloccati.
– Deve essere stato premuto il pulsante avvio.
– Il programma di controllo deve avere impartito il segnale di "Consenso SW" o "Controllo ON".
PERICOLO
Pericolo di morte dovuto alle tensioni pericolose presenti sotto la copertura del dispositivo
di disconnessione di sicurezza (CSB)!
Sotto la copertura si trovano componenti che possono condurre tensioni pericolose anche
a macchina per il montaggio di componenti disinserita e con la spina di collegamento a
rete disconnessa. Dopo aver staccato la spina di rete attendere 5 minuti finché non si
sono scaricati i condensatori.
Non aprire mai le coperture.
Gli interventi sull'alimentazione elettrica e sul dispositivo di disconnessione di sicu-
rezza possono essere effettuati soltanto dai tecnici del servizio assistenza della ASM
Assembly Systems GmbH & Co. KG o da tecnici dell'assistenza dell'esercente for-
mati da ASM.
