3 Dati tecnici e moduli Istruzioni per l'uso SIPLACE SX1/SX2 edi zione V2 e V3 3.9 Sistema di convogliamento del CST A partire dalla versione s oftware SR.713.1 Edizione 12/2020 152 3.9.5.2 Svergolamento del CST in …
Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3 3 Dati tecnici e moduli
A partire dalla versione software SR.713.1 Edizione 12/2020 3.9 Sistema di convogliamento del CST
151

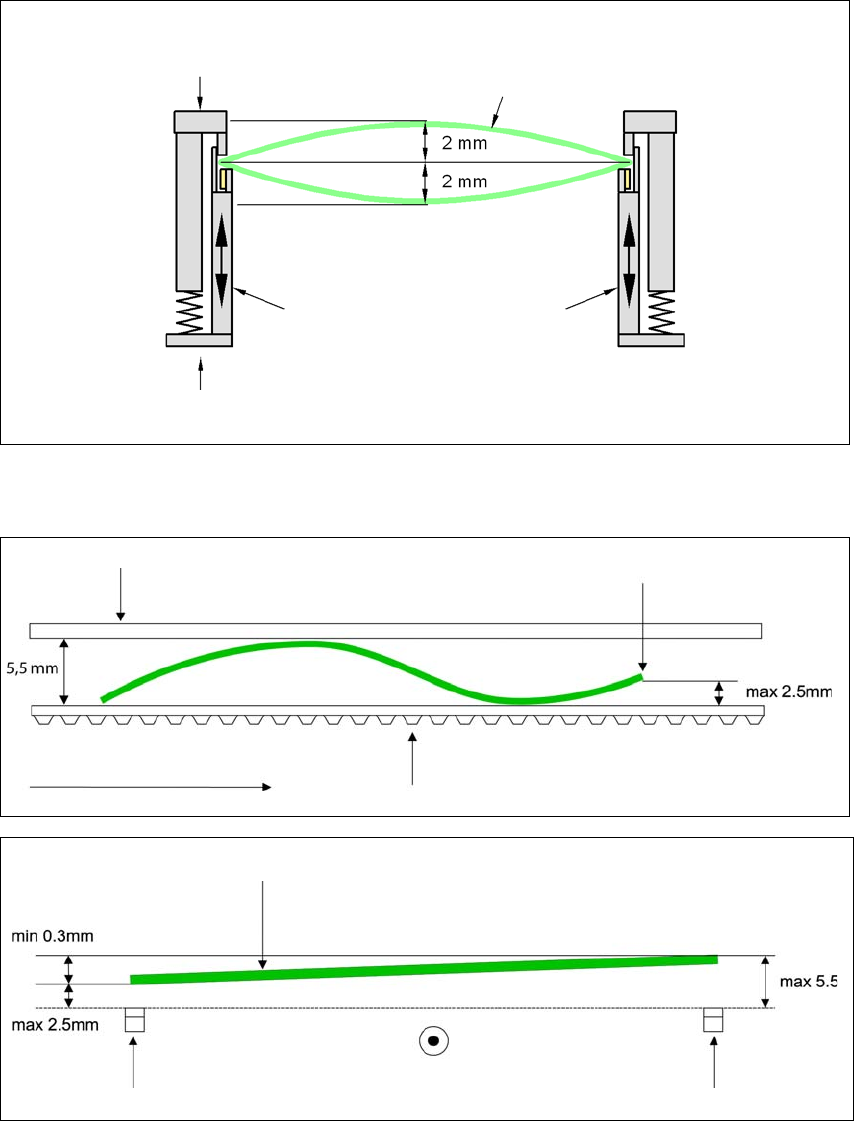

3.9.5 Definizione dello svergolamento del CST
3.9.5.1 Svergolamento del CST durante il convogliamento
Svergolamento del CST trasversalmente rispetto alla direzione di trasporto = max. 1% della dia-
gonale del CST e comunque non oltre 2 mm.
3
Svergolamento del CST nella direzione di convogliamento + spessore del CST < 5,5 mm.Apertura
del bordo anteriore circuito stampato max. 2,5 mm.
3
3
Bordo fisso di bloccaggio
Dispositivo mobile di bloccaggio
Circuito stampato
Spalla del convogliatore
Bordo fisso di bloccaggio
Cinghia di trasporto
Direzione di convogliamento CST
Bordo anteriore circuito stampato
Bordo anteriore circuito stampato
Cinghia di trasporto destra
Cinghia di trasporto sinistra
Direzione di convogliamento CST
3 Dati tecnici e moduli Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3
3.9 Sistema di convogliamento del CST A partire dalla versione software SR.713.1 Edizione 12/2020
152

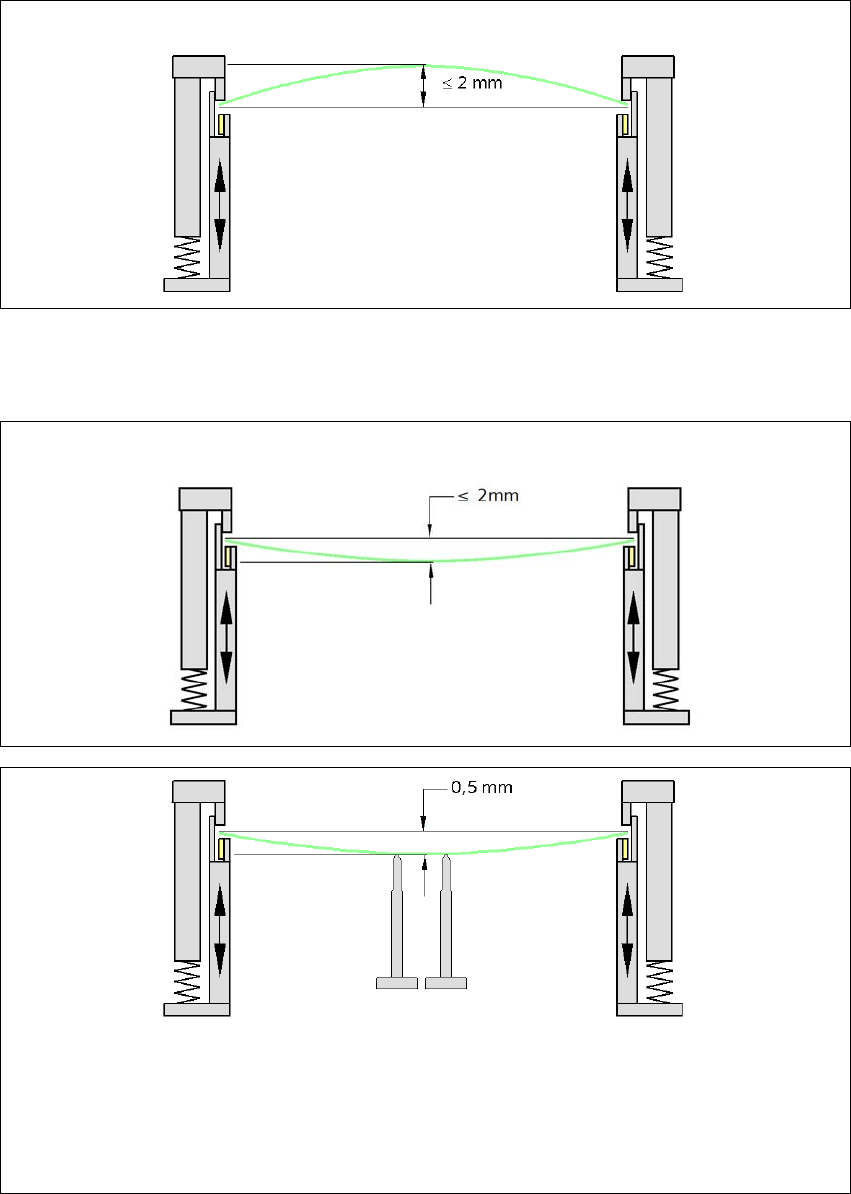

3.9.5.2 Svergolamento del CST in fase di montaggio
3
3
Modifiche della posizione della superficie vengono automaticamente rilevate dalle funzioni per
l'autoapprendimento dell'altezza.
3
3
Svergolamento del CST verso l'alto max. 2,5 mm.
Svergolamento del CST verso il basso max. 2,5 mm.
Supporto CST
Per non influenzare la qualità e la velocità di montaggio, si consiglia di utilizzare un sostegno per CST,
ad es. smart pin support, in modo da limitare lo svergolamento del CST verso il basso entro 0,5 mm.
Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3 3 Dati tecnici e moduli
A partire dalla versione software SR.713.1 Edizione 12/2020 3.9 Sistema di convogliamento del CST
153
3.9.6 Videocamera CST, tipo 34 GigE
Articolo n.: 03101402-xx
3.9.6.1 Struttura
3

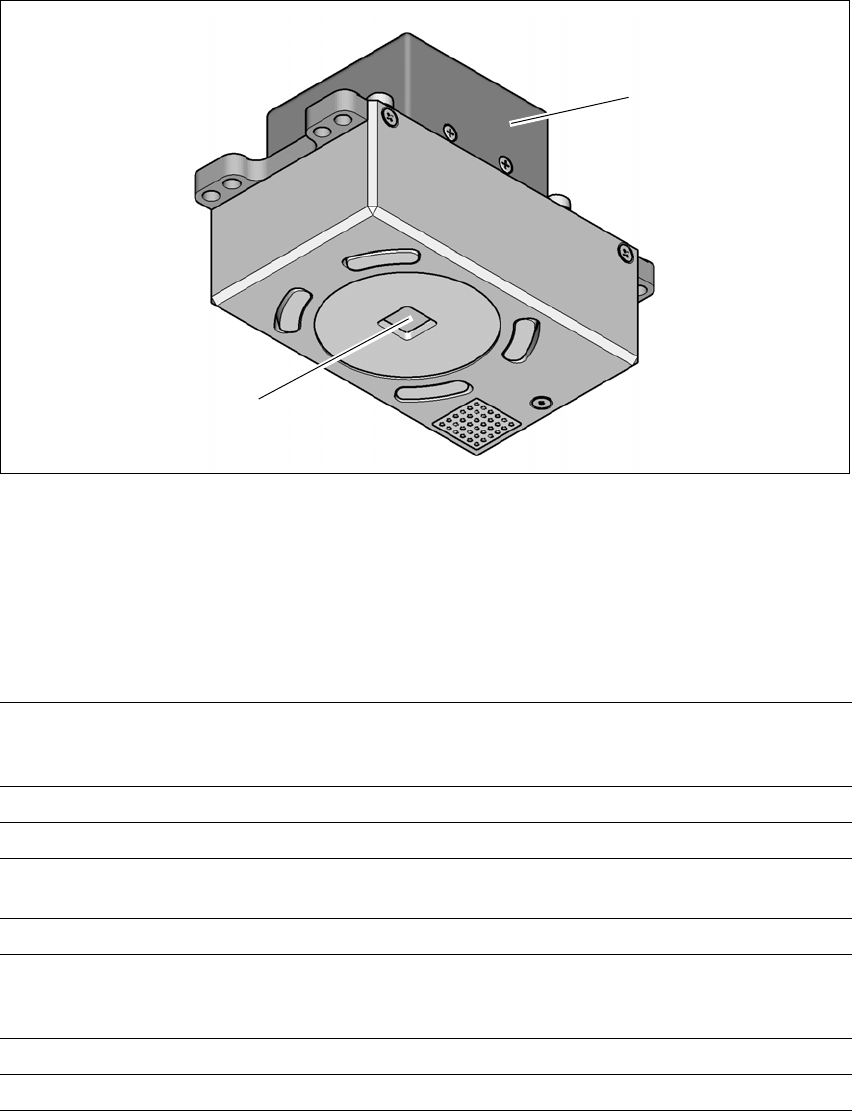

Fig. 3.9 - 5 Videocamera CST, tipo 34 GigE
(1) Amplificatore della videocamera
(2) Sistema ottico della videocamera CS e illuminazione
3.9.6.2 Dati tecnici
3
(1)
(2)
Mire CST Fino a 3 (circuiti singoli e a quadrotto),
fino a 6 per l'opzione "CST lungo" (le mire opzionali vengono
piazzate dal sistema di ottimizzazione).
Mire locali Fino a 2 per CST (possono essere di tipo diverso)
Banca dati in memoria Fino a 255 tipi di mire per singolo circuito
Elaborazione immagini Metodo di rilevamento dei bordi (singular feature) basato su
scala di grigi
Tipo di illuminazione Illuminazione dall'alto (3 livelli programmabili)
Tempo di riconoscimento per
mira/contrassegno circuito di-
fettoso
20 ms - 200 ms
Campo visivo 5,78 mm x 5,78 mm
Distanza del piano di fuoco 28 mm
