Istruzioni per l'uso SIPLACE SX1 /SX2 edizione V2 e V3 2 Sicurezz a di esercizio A partire dalla versione software SR.713.1 Edizione 12/2020 2.6 D ispositi vi di sicurezza 83 2.6.3.3 Descrizione del funzionamento In…
2 Sicurezza di esercizio Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3
2.6 Dispositivi di sicurezza A partire dalla versione software SR.713.1 Edizione 12/2020
82
2.6.3.2 Posizione degli interruttori di protezione nella macchina per il montaggio di com-
ponenti
2

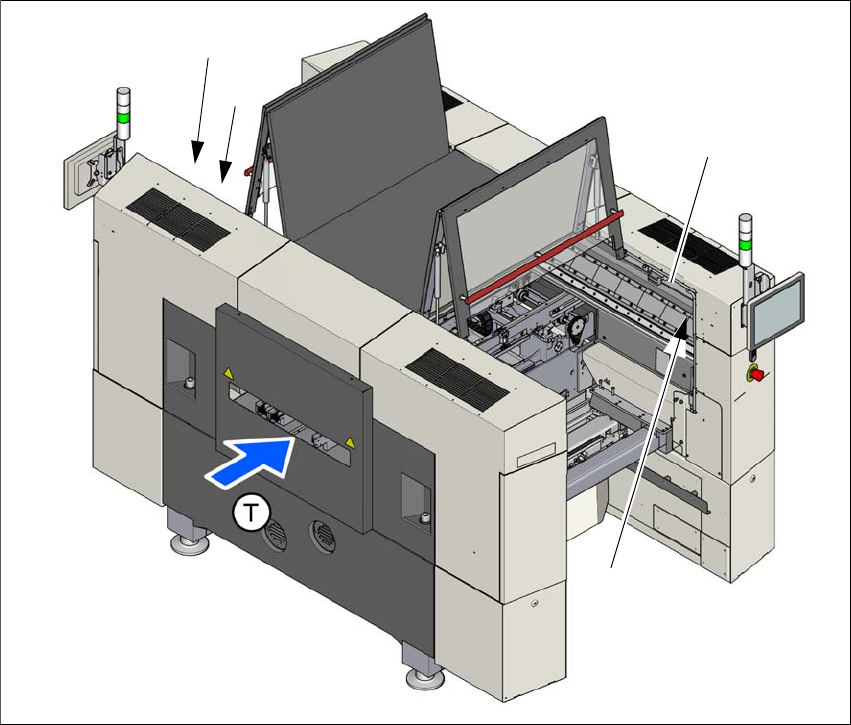

Fig. 2.6 - 6 Posizione degli interruttori di protezione nella macchina per il montaggio di componenti
(1) Interruttore delle cappe protettive, posteggio 1
(2) Interruttore delle cappe protettive, posteggio 2
(3) Interruttore di protezione per il riconoscimento finecorsa
(T) Direzione di convogliamento CST
(2)
(1)
(3)
(3)
Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3 2 Sicurezza di esercizio
A partire dalla versione software SR.713.1 Edizione 12/2020 2.6 Dispositivi di sicurezza
83
2.6.3.3 Descrizione del funzionamento
Interruttore principale in posizione OFF (vedi pos. 1 nella fig.
2.6 - 4, pagina 80) 2
L'interruttore principale disconnette dalla rete le tre fasi L1, L2 e L3.
2
2
Interruttore principale in posizione ON 2
Dopo l'inserimento dell'interruttore principale viene attivata l'alimentazione di rete e vengono azio-
nati i convertitori CA/CC.
Il computer del sistema di controllo si avvia, tutte le tensioni di alimentazione interne sono pre-
senti. Le tensioni dei circuiti intermedi per gli assi dei portali (300 V), per gli assi stella (160 V) e
la tensione di alimentazione degli azionamenti di convogliamento vengono commutati, per motivi
di sicurezza, anche tramite il pulsante di avvio.
PERICOLO
Tensioni potenzialmente letali!
L'utilizzo non corretto della macchina per il montaggio di componenti può causare la mor-
te, lesioni gravissime e notevoli danni materiali.
Nonostante l'interruttore principale sia spento, i seguenti componenti continuano a con-
durre tensioni mortali:
– Morsetti di collegamento dei cavi L1, L2 e L3 dell'interruttore principale S1
– Morsetto ingresso principale X94
– Morsetto di collegamento X98
– I conduttori singoli che sotto tensione anche quando l'interruttore principale è spento
sono di colore arancione.
Rispettare le vigenti norme antinfortunistiche e le norme DIN, in particolare la EN
60204, parte 1 o la IEC 60204, parte 1) e le disposizioni in vigore nel paese di instal-
lazione.
Solo personale qualificato e formato può aprire gli sportelli di protezione dell'alimen-
tazione della corrente.
PERICOLO
Causa l'utilizzo di accumulatori di energia nell'
unità di alimentazione elettrica, in alcuni
componenti della stessa permangono tensioni pericolose anche dopo il disinserimento
dell'interruttore principale e dopo la disconnessione dalla rete per circa 5 minuti.
2 Sicurezza di esercizio Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3
2.6 Dispositivi di sicurezza A partire dalla versione software SR.713.1 Edizione 12/2020
84
Pulsante di avvio (Pos. 2 nella fig. 2.6 - 4, pagina 80 e pos. 2 nella fig. 2.6 - 5, pagina 81) 2
Dopo l'inserimento dell'interruttore principale e l'inizializzazione del programma di controllo il si-
stema invita a premere il pulsante di avvio per avviare la macchina per il montaggio di componenti
ed eseguire le commesse di montaggio. Lo stesso invito compare quando, dopo avere aperto le
cappe protettive o premuto il pulsante di ARRESTO DI EMERGENZA, si vuole rimettere in servi-
zio la macchina per il montaggio di componenti.
Premere il pulsante di avvio per almeno 200 ms e non più di 1500 ms, quindi rilasciarlo. Al
rilascio del pulsante la macchina per il montaggio di componenti viene inserita e le cappe pro-
tettive sono bloccate meccanicamente.
Pulsante di arresto (nero) (pos. 3 nella fig. 2.6 - 4, pagina 80 e pos. 3 nella fig. 2.6 - 5, pagina 81)2
Questi pulsanti servono ad arrestare la macchina per il montaggio di componenti.
Contatore componenti 2
Il numero dei componenti montati (contatore componenti) può essere letto tramite il software della
stazione. Per maggiori informazioni consultare la Guida on-line.
Pulsante di ARRESTO DI EMERGENZA con arresto forzato (pos. 4 nella fig. 2.6 - 4, pagina 80
e pos. 1 nella fig.
2.6 - 5, pagina 81) 2
Il pulsante di ARRESTO DI EMERGENZA è un pulsante con un pulsante rosso che, dopo essere
stato premuto, resta fermo in posizione. Premendo il pulsante di ARRESTO DI EMERGENZA si
apre il contatto di commutazione del circuito di ARRESTO DI EMERGENZA causando l'intervento
del dispositivo di sicurezza (CSB). La tensione del circuito intermedio (300 V CC) per gli assi del
portale e la tensione del circuito intermedio (160 V CC) per gli assi della stella vengono discon-
nesse. I servoamplificatori degli assi DP e Z continuano a essere alimentati a 42 V CC. Il contatto
spia del pulsante di ARRESTO DI EMERGENZA si apre e sullo schermo appare il messaggio
"ARRESTO DI EMERGENZA attivato". Vengono disattivati i seguenti gruppi:
– convogliatore CST
– bloccaggio CST
– regolazione della larghezza
– dispositivo di arresto CST
– alimentazione di aria compressa del dispositivo di taglio cinghia vuota
2
NOTA
Il montaggio viene interrotto e, dopo aver rimesso in funzione la macchina per il montag-
gio di componenti, può essere ripreso o terminato.
