5 Esecuzione di compiti sulla macchina per il montaggio di componenti Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3
5.10 Allestimento dei moduli di alimentazione A partire dalla versione software SR.713.1 Edizione 12/2020
274
5

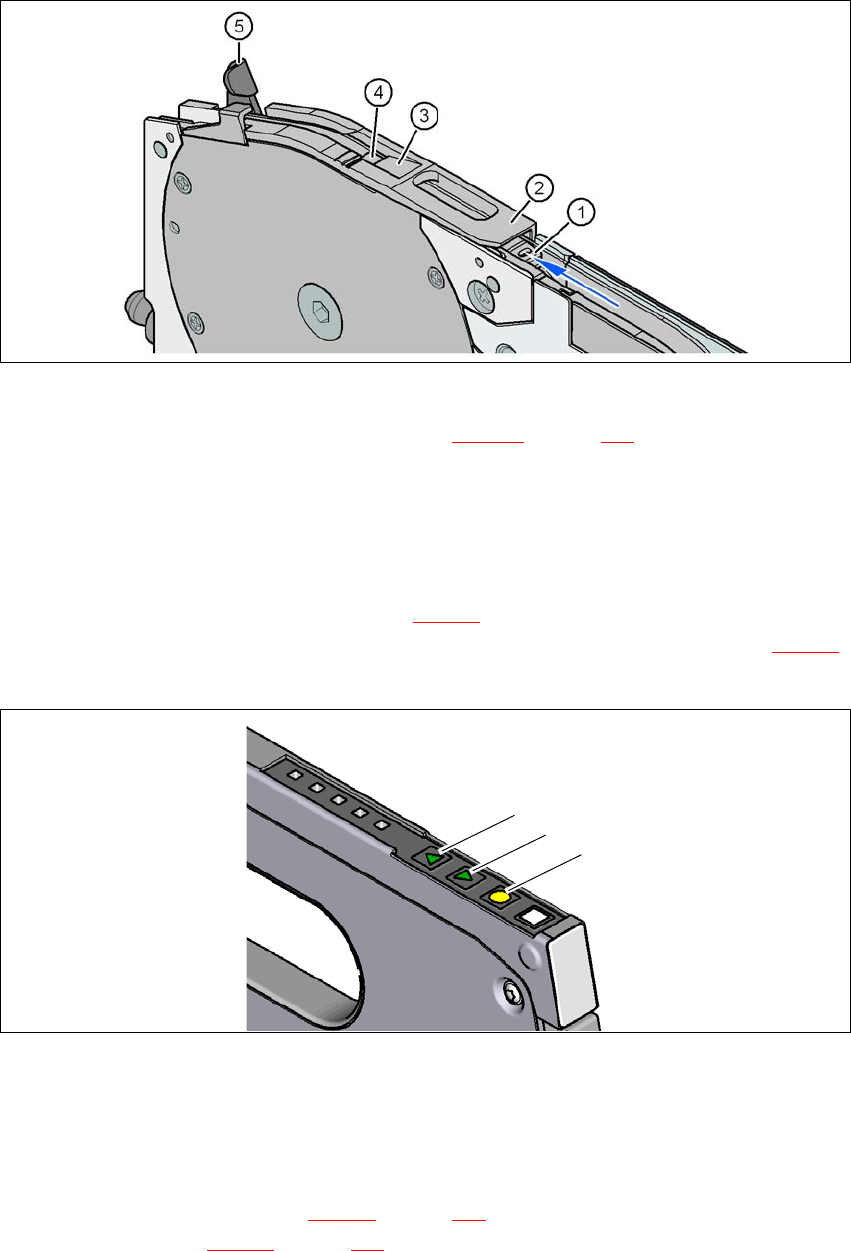

Fig. 5.10 - 5 Finestra di prelievo del modulo di alimentazione della cinghia
(1) Supporto estraibile della cinghia (vedi sezione 5.10.4.4, pagina 276)
(2) Finestra di prelievo
(3) Bordo di estrazione della pellicola di rivestimento
(4) Area di prelievo dei componenti
(5) Leva per sollevare e bloccare la finestra di prelievo
Premere il pulsante AVANTI (pos. 1 in fig. 5.10 - 6) sul pannello di comando finché il punto
piegato della pellicola di rivestimento non si trova nell'area di prelievo (pos. 4 in fig. 5.10 - 5
)
dei componenti.
5
Fig. 5.10 - 6 Pannello di comando con indicatori a LED
(1) Pulsante AVANTI per il trasporto della cinghia in avanti
(2) Pulsante INDIETRO per il trasporto indietro della cinghia
(3) Pulsante PELLICOLA per tendere la pellicola di rivestimento
Spingere la leva (pos. 5 in fig. 5.10 - 5, pagina 274) in avanti per sollevare la finestra di pre-
lievo (pos. 2 in fig. 5.10 - 5
, pagina 274) fino alla prima posizione di arresto.
(1)
(2)
(3)
Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3 5 Esecuzione di compiti sulla macchina per il montaggio di componenti
A partire dalla versione software SR.713.1 Edizione 12/2020 5.10 Allestimento dei moduli di alimentazione
275
Spingere la pellicola di rivestimento lateralmente in avanti lungo la finestra di prelievo e farla
uscire da sotto la finestra di prelievo.
Rivoltare all'indietro la pellicola di rivestimento finché non si allinea con il bordo di estrazione
(pos. 3 in fig. 5.10 - 5
, pagina 274).
5
Spingere indietro la leva (pos. 5 in fig. 5.10 - 5, pagina 274) per abbassare la finestra di pre-
lievo.
Far passare la pellicola di rivestimento sull'apposito braccio oscillante (pos. 2 in fig. 5.10 - 7)
fino alle ruote antintasamento della pellicola (pos. 1 in fig. 5.10 - 7
).
5

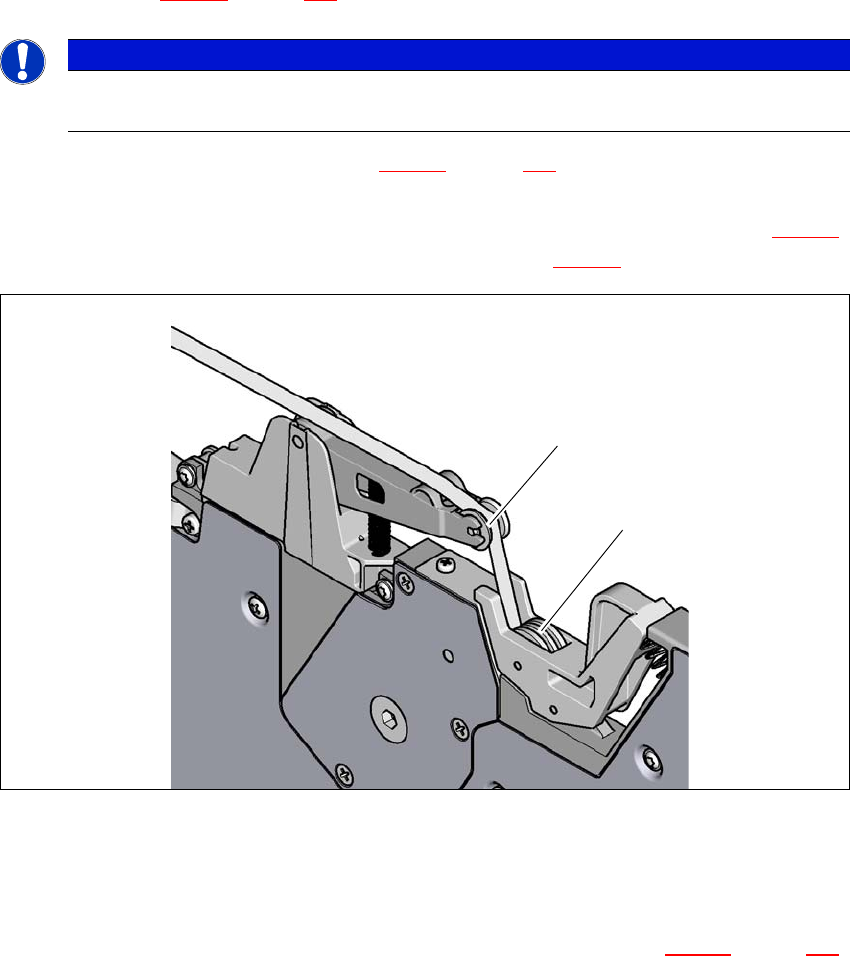

Fig. 5.10 - 7 Portare la pellicola di rivestimento alle ruote di intasamento della pellicola di rivestimento
(1) Ruote antintasamento della pellicola di rivestimento
(2) Pellicola di rivestimento
5
Nel pannello di controllo, premere il pulsante PELLICOLA (pos. 3 in fig. 5.10 - 6, pagina 274)
finché la pellicola di rivestimento non è tesa. Il braccio oscillante della pellicola di rivestimento
s'inclina verso il basso e ferma il motore di azionamento.
Cimare a raso la cinghia sul bordo anteriore del modulo di alimentazione.
NOTA
Abbassare la finestra di prelievo solo quando la pellicola di rivestimento è allineata
al bordo di estrazione.
(1)
(2)
5 Esecuzione di compiti sulla macchina per il montaggio di componenti Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3
5.11 Prestare attenzione alle indicazioni che compaiono sul modulo di alimentazione A partire dalla versione software
SR.713.1 Edizione 12/2020
276
5.10.4.4 Sensori di giunzione
Allo SmartFeeder SIPLACE è possibile aggiungere successivamente i sensori di giunzione.
È possibile fornire anche SmartFeeder con sensore di giunzione già installato (vedi sezione 3.10
,
da pagina 155
).
5.10.5 Attrezzaggio dei componenti sullo SmartFeeder SIPLACE
L'utilizzo e l'allestimento sono descritti nella job guide dello SmartFeeder X/Xi SIPLACE.
5.11 Prestare attenzione alle indicazioni che compaiono
sul modulo di alimentazione
5

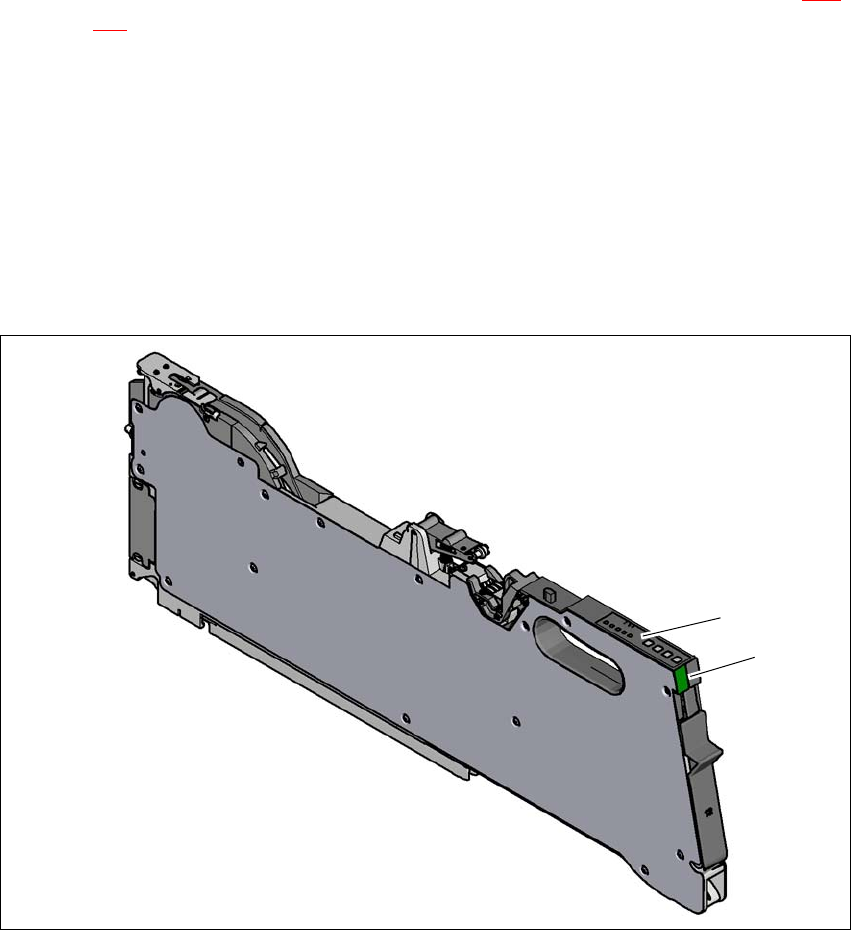

Fig. 5.11 - 1 SmartFeeder SIPLACE X
(1) Pannello di comando - indicatori a LED
(2) Indicatore di stato
(2)
(
