3.7.5 SIPLACE MultiStar CPP
3
3

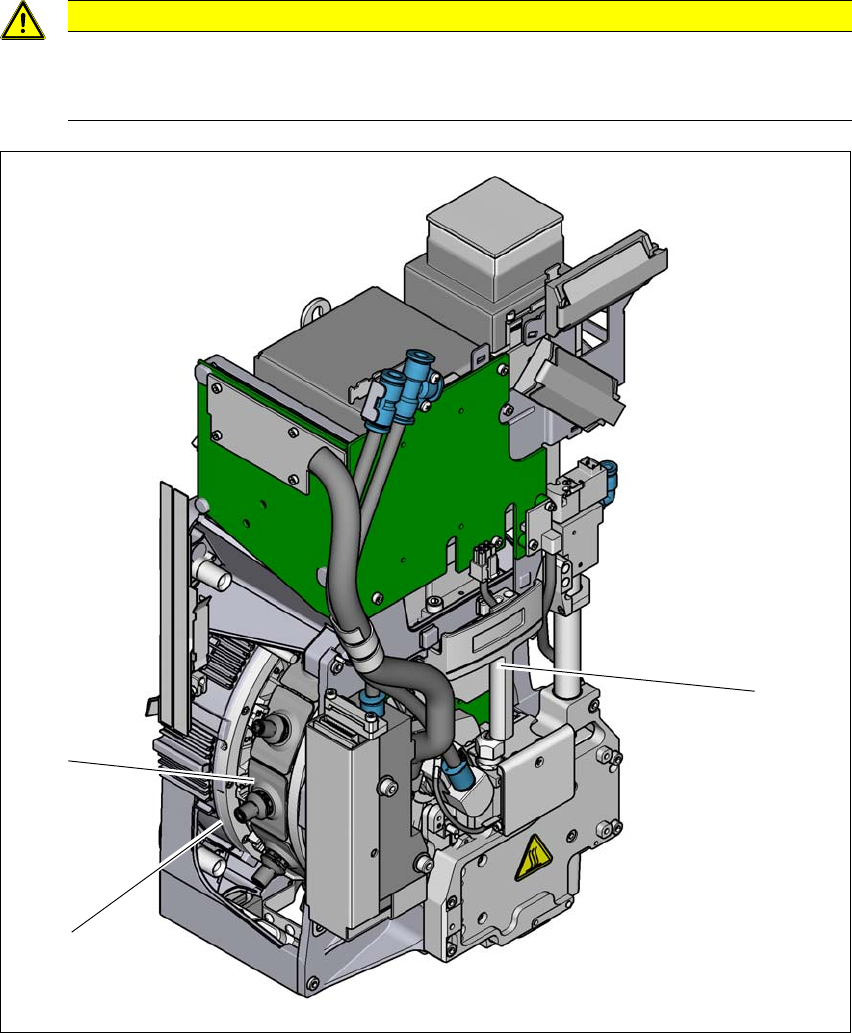

Fig. 3.7 - 5 SIPLACE MultiStar CPP - vista anteriore, gruppi funzionali parte 1
(1) Maniglia
(2) Stella con 12 segmenti
(3) Segmento con azionamento DP integrato
ATTENZIONE
Spostare la testa di montaggio afferrandola esclusivamente per la maniglia
La testa di montaggio deve essere spostata a mano utilizzando esclusivamente l'appo-
sita maniglia.
(2)
(3)
(1)
Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3 3 Dati tecnici e moduli
A partire dalla versione software SR.713.1 Edizione 12/2020 3.7 Testa di montaggio
129
3
Fig. 3.7 - 6 SIPLACE MultiStar CPP - vista anteriore, gruppi funzionali parte 2
(1) Videocamera CO C&P, tipo 30 GigE
(2) Motore torque per l'azionamento della stella
(3) Motore Z (motore lineare)
(4) Cilindro di prelievo
(5) Valvola di regolazione della pressione
(1)
(2)
(3)
(4)
(5)
3 Dati tecnici e moduli Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3
3.7 Testa di montaggio A partire dalla versione software SR.713.1 Edizione 12/2020
130
3
Fig. 3.7 - 7 SIPLACE MultiStar CPP - vista posteriore, gruppi funzionali parte 3
(1) Sensore componenti
(2) Posizione di montaggio per CO di altezza fino a 15,5 mm
(3) Posizione di montaggio per CO di altezza fino a 6 mm
(3)
(2)
(1)
