5.6.3 Significato dei diversi colori delle informazioni sugli allarmi, usati nella

guida on-line

5.6.4 Guida on-line sensibile al contesto

Per richiamare le informazioni sull'attuale vista occorre selezionare l'icona per attivare il si-

stema guida

per il calcolatore della stazione. Si apre così la finestra principale del sistema guida

con le informazioni sull'allarme. Le informazioni si riferiscono alla vista attualmente visualizzata

per la quale è stata attivata la guida. Tramite il sommario, l'indice alfabetico e le funzioni di ricerca

è possibile consultare tutti gli argomenti della guida on-line.

Colore del testo Significato

rosso numero dell'allarme e messaggio

nero cause probabili dell'allarme

verde istruzioni per la risoluzione dell'allarme

blu, sottolineato richiamo di ulteriori informazioni

5 Esecuzione di compiti sulla macchina per il montaggio di componenti Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3

5.7 Segnalatori luminosi con avvisatore acustico A partire dalla versione software SR.713.1 Edizione 12/2020

254

5.7 Segnalatori luminosi con avvisatore acustico

5.7.1 Panoramica

I segnalatori luminosi indicano gli stati di esercizio e l'eventuale malfunzionamento della macchina

per il montaggio di componenti. L'avvisatore acustico segnala quando scatta un allarme. Il segna-

latore luminoso può essere configurato con due o tre colori. Il relativo segnalatore luminoso (bi-

colore o tricolore) viene impostato nell'autoconfigurazione del software della stazione.

5.7.2 Segnalatore luminoso (standard)

Fig. 5.7 - 1 Segnalatori luminosi degli stati di esercizio

L1 Segnalatore luminoso a sinistra

L3 Segnalatore luminoso a destra

(T) Direzione di convogliamento CS

(L1)

(L2)

Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3 5 Esecuzione di compiti sulla macchina per il montaggio di componenti

A partire dalla versione software SR.713.1 Edizione 12/2020 5.7 Segnalatori luminosi con avvisatore acustico

255

5.7.2.1 Configurazione del segnalatore luminoso tricolore con avvisatore acustico

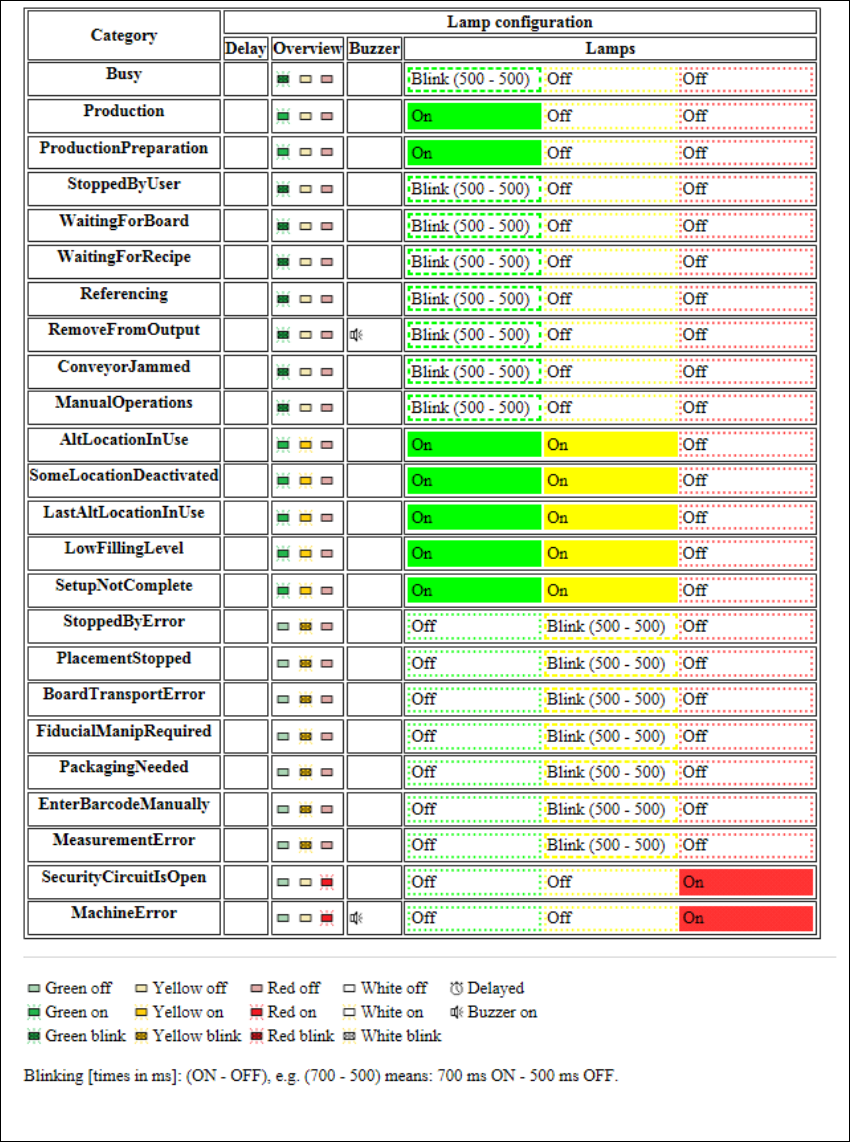

Fig. 5.7 - 2 Configurazione del segnalatore luminoso tricolore con avvisatore acustico
