Istruzioni per l'uso SIPLACE SX1 /SX2 edizione V2 e V3 4 Installa zione e messa in esercizio A partire dalla versione software SR.713.1 Edizione 12/2020 4.3 I nstallazione della macchina per il montaggio di componen…
4 Installazione e messa in esercizio Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3
4.3 Installazione della macchina per il montaggio di componenti A partire dalla versione software SR.713.1 Edizione 12/2020
210
4

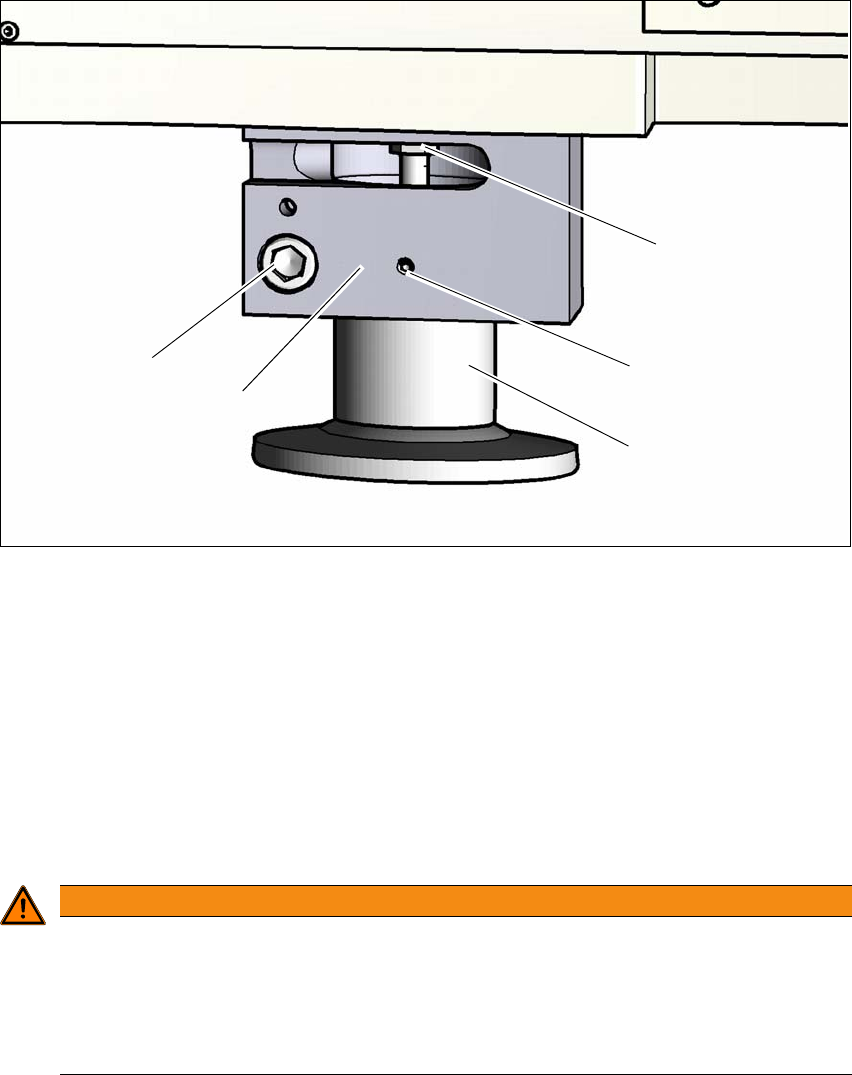

Fig. 4.3 - 4 Adattatori di altezza - regolazione
4
(1) Vite per la regolazione dell'altezza
(2) Vite di sicurezza
(3) Adattatore di altezza
(4) Serraggio
(5) Vite di fermo
Allentare la vite di sicurezza (2). La vite di sicurezza assicura l'adattatore e impedisce che
questo cada non appena viene allentato il serraggio.
4
Allentare la vite di fermo e tirare l'adattatore di altezza verso il basso, sfilandolo.
Controllare nel nuovo adattatore se la vite per la regolazione dell'altezza (1) gira agilmente.
Avvitare o svitare la vite e ingrassare il filetto con il grasso Topas NCA 52.
Per potere inserire facilmente l'adattatore di altezza nel serraggio (4) ingrassare l'adattatore
nell'area di aggancio con del grasso Topas NCA 52.
AVVERTENZA
Rischio di ferimento!
Dopo avere allentato il serraggio l'adattatore di altezza, nonostante sia assicurato con la
vite senza testa, può cadere dalla scanalatura e causare lesioni a mani e piedi.
Tenere fermo l'adattatore e assicurarlo in modo che non cada.
Fare attenzione alle mani e ai piedi.
(3)
(1)
(2)
(4)
(5)
Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3 4 Installazione e messa in esercizio
A partire dalla versione software SR.713.1 Edizione 12/2020 4.3 Installazione della macchina per il montaggio di componenti
211
Utilizzare il corretto adattatore per l'altezza di convogliamento dei CST desiderata.
Infilare l'adattatore di altezza nel serraggio in modo tale che la scanalatura si incastri con la
vite di sicurezza
(2).
Serrare leggermente la vite di sicurezza (2).
Serrare leggermente la vite di fermo (5) in modo tale che l'adattatore resti il più possibile mo-
bile ma senza gioco in direzione Z.
Con la stessa procedura montare gli altri 3 adattatori di altezza.
Ora abbassare attentamente la macchina per il montaggi odi componenti con l'elevatore a
forca finché gli adattatori non toccano tutti assieme e uniformemente il pavimento. Una se-
conda persona dovrebbe controllare che durante l'abbassamento la macchina per il montaggi
odi componenti mantenga una posizione stabile. Eventualmente allentare ancora un po' il
serraggio degli adattatori.
Su ogni adattatore ruotare la vite di regolazione dell'altezza con la chiave fissa doppia chiusa
di apertura 20 fino a raggiungere l'altezza di convogliamento desiderata.
Con l'ausilio della livella della macchina, allineare la macchina in direzione X e Y.
4
Serrare la vite di fermo con una coppia di 130 Nm.
NOTA
La descrizione della procedura di allineamento della macchina per il montaggio di com-
ponenti in direzione X e Y è riportata nella sezione 4.3.9
, pagina 216.
4 Installazione e messa in esercizio Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3
4.3 Installazione della macchina per il montaggio di componenti A partire dalla versione software SR.713.1 Edizione 12/2020
212
4.3.7 Distanza di rispetto dei piedi della macchina e delle spalle fisse CST
4.3.7.1 Distanza di rispetto dei piedi della macchina del convogliatore singolo CST
4
Fig. 4.3 - 5 Distanza di rispetto dei piedi della macchina del convogliatore singolo CST in millimetri
Spalla sinistra fissa nella po-
sizione massima a destra
a
.
Spalla sinistra fissa
nella posizione mas-
sima a sinistra
a
.
a) Le dimensioni dipendono dalla posizione della spalla
fissa. Tutte le misure sono in mm.
