Istruzioni per l'uso SIPLACE SX1 /SX2 edizione V2 e V3 3 Dati tec nici e moduli A partire dalla versione software SR.713.1 Edizione 12/2020 3.11 Carre llo CO 179 3.1 1.8 Contenitore delle cinghie 3.1 1.8.1 Descrizio…
3 Dati tecnici e moduli Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3
3.11 Carrello CO A partire dalla versione software SR.713.1 Edizione 12/2020
178
3.11.7 Supporto del tavolo CO per rullo supplementare della cinghia
3
Fig. 3.11 - 7 Supporto per rullo supplementare della cinghia
(1) Supporto per rullo supplementare della cinghia, articolo n. 03075622-xx
(2) Dispositivo di alloggiamento per il supporto
I moduli di alimentazione della serie X possono utilizzare senza problemi le cinghie, a condizione
che la distanza laterale fra modulo di alimentazione e rullo della cinghia non superi i 60 mm. Se a
causa dell'allestimento predeterminato non ci si può attenere alla distanza massima prevista, si
raccomanda di usare il supporto per un rullo della cinghia supplementare (
pos. 1). Inserire il sup-
porto nel dispositivo di alloggiamento (
pos. 2) e spostarlo restando però al di sotto della distanza
massima consentita di 60 mm. Il carrello CO ha un totale di 5 dispositivi di alloggiamento. Ogni
supporto del rullo può alloggiare 2 rulli; pertanto al di sopra del contenitore delle cinghie possono
trovare posto fino a dieci rulli della cinghia da 19" (483 mm).
Max. 60 mm
(1)
(2)
Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3 3 Dati tecnici e moduli
A partire dalla versione software SR.713.1 Edizione 12/2020 3.11 Carrello CO
179
3.11.8 Contenitore delle cinghie
3.11.8.1 Descrizione
Il contenitore delle cinghie può alloggiare rulli di diametro massimo pari a 19" (483 mm). L'impiego
dei divisori in lamiera è descritto nella sezione 5.9.5
pagina 264.
3
Fig. 3.11 - 8 Carrello CO, SIPLACE SX1/SX2, con contenitore delle cinghie
(1) Contenitore delle cinghie con divisori in lamiera
(2) Contenitore scarti cinghia
(1)
(2)
3 Dati tecnici e moduli Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3
3.11 Carrello CO A partire dalla versione software SR.713.1 Edizione 12/2020
180
3.11.8.2 Diametro massimo del rotolo della cinghia relativo all'altezza di convogliamento CS
3
3
3.11.9 Scivolo per scarti cinghia
3

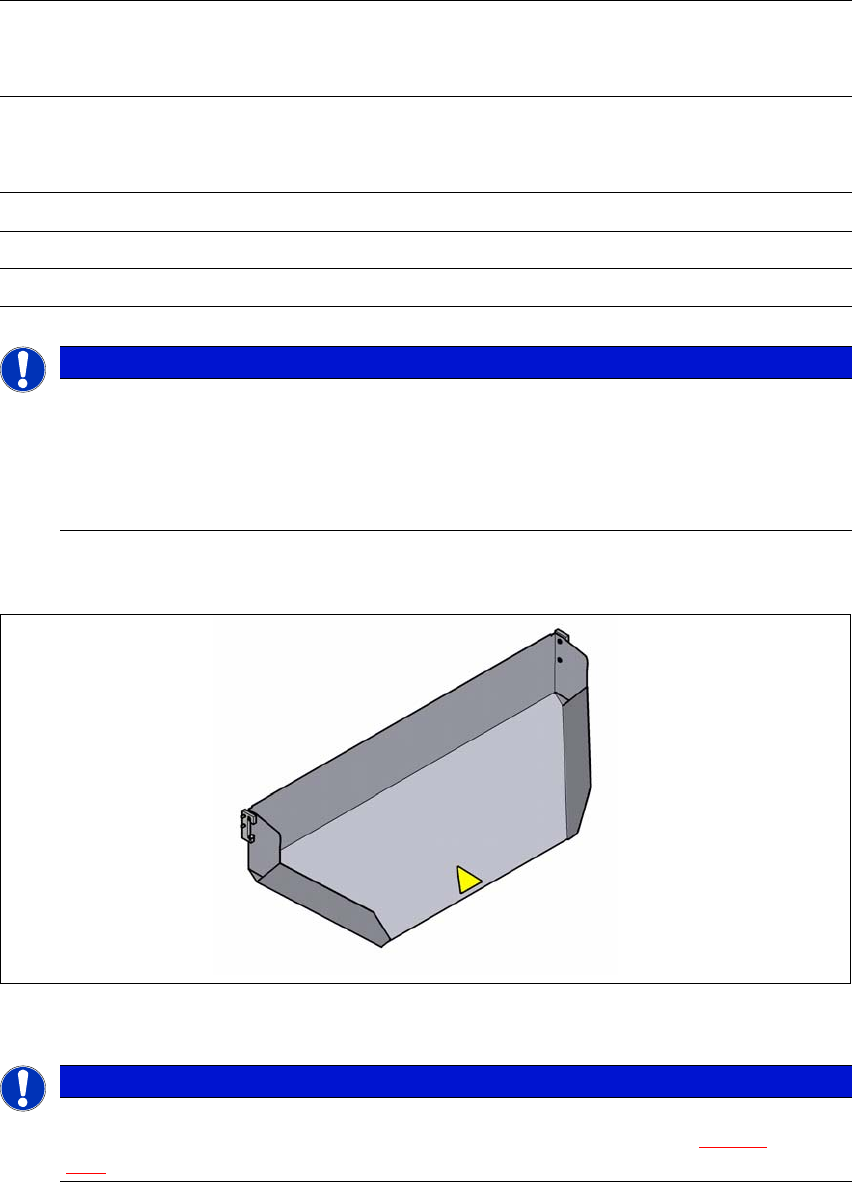

Fig. 3.11 - 9 Scivolo scarti cinghia per il dispositivo di inserimento del carrello CO
3
Senza supporto per
rullo supplementare
della cinghia
Con supporto per
rullo supplementare della cinghia
Altezza di
convogliamento
CST del carrello CO
Diametro del rullo della
cinghia
Diametro del rullo della cinghia
Senza asse a innesto Con asse a
innesto
900 mm 19" 17" 15"
930 mm 19" 19" 17"
950 mm 19" 19" 19"
NOTA
Impiego di assi di innesto
Con i carrelli CO delle SIPLACE SX1/SX2 in genere non è necessario alcun asse a inne-
sto.
Quando compare più volte il messaggio di errore "Timeout" sul modulo di alimenta-
zione X inserire gli assi di innesto.
NOTA
Lo scivolo per gli scarti cinghia per SIPLACE SX1/SX2 può essere installato solo sul di
-
spositivo di inserimento carrello CO per le SIPLACE SX1/SX2 (vedi fig. 5.15 - 4
, pagina
286)
.
