Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3 2 Sicurezza di esercizio
A partire dalla versione software SR.713.1 Edizione 12/2020 2.8 Blocco dell'alimentazione dell'aria compressa e diminuzione della pres-
sione
97
2

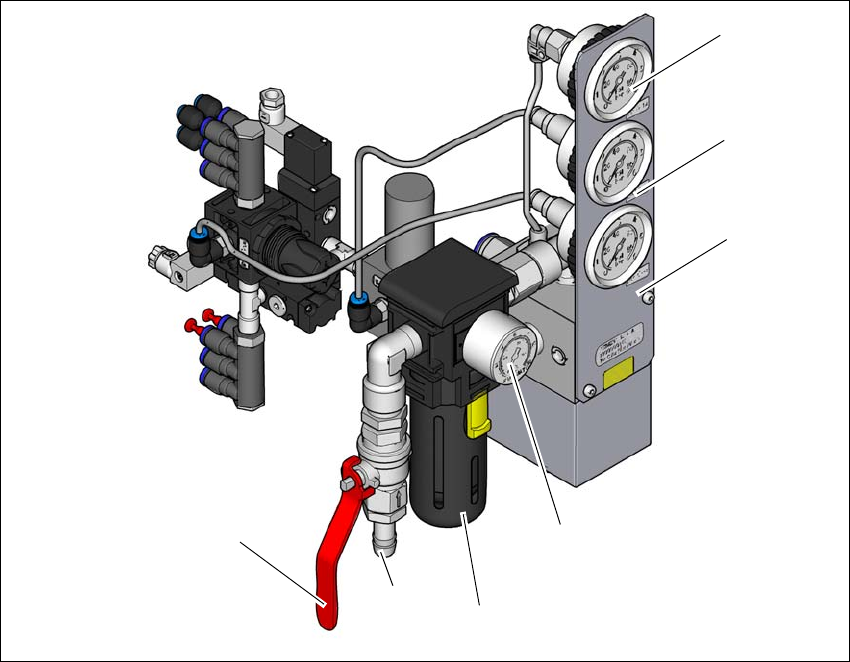

Fig. 2.8 - 1 Unità dell'aria compressa della macchina per il montaggio di componenti
(1) Manometro della pressione di alimentazione dei portali 1 e 2
Pressione nominale: 0,46 ± 0,01 MPa, 4,6 ± 0,1 bar (campo di visualizzazione 0 - 0,6 MPa,
0 - 6 bar)
(2) Manometro della pressione di alimentazione dei componenti della macchina
Pressione nominale: 0,5 ± 0,025 MPa, 4,5 ± 0,25 bar (campo di visualizzazione 0 - 0,6 MPa,
0 - 6 bar)
(3) Manometro della pressione di alimentazione dei moduli di alimentazione bulk case
Pressione nominale: 0,25 ± 0,05 MPa, 2,5 ± 0,5 bar (campo di visualizzazione: 0 - 0,6 MPa,
0 - 6 bar)
(4) Manometro della pressione di ingresso
Pressione nominale: 0,5 - 1,0 MPa, 5,0 - 10,0 bar (campo di visualizzazione: 0 - 1,0 MPa, 0
- 10 bar)
(5) Filtro dell'aria compressa
(6) Attacco aria compressa
(7) Rubinetto di chiusura in posizione "APERTO"
(6)
(1)
(2)
(3)
(4)
(5)
(7)
2 Sicurezza di esercizio Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3
2.9 Blocco e applicazione dei cartelli di avviso A partire dalla versione software SR.713.1 Edizione 12/2020
98
2
2.9 Blocco e applicazione dei cartelli di avviso
2.9.1 Compito e scopo
Prima di eseguire qualsiasi tipo di intervento di manutenzione o di assistenza, mettere la mac-
china in sicurezza per evitarne il reinserimento e posizionare i relativi cartelli di avviso. Attenen-
dosi rigorosamente alla procedura descritta di seguito si escluderà il pericolo di lesioni dovute a
scariche elettriche e movimenti accidentali inaspettati.
2
2.9.2 Descrizione
Attenersi sempre alla procedura descritta qui di seguito se si desidera disattivare, regolare o sca-
ricare l'energia presente nella macchina per il montaggio di componenti.
Informare tutti i dipendenti interessati.
Disinserire la macchina per il montaggio di componenti e tutti gli apparecchi accessori. Per
compiere questa operazione, eseguire le
normali procedure di spegnimento:
– Premere il pulsante di ARRESTO.
– Spegnere il computer del sistema di controllo.
– Disinserire la macchina mediante l'interruttore principale.
Disconnettere la macchina per il montaggio di componenti da tutte le fonti di energia:
– Interrompere l'alimentazione dell'aria compressa.
– Interrompere l'alimentazione di rete.
AVVERTENZA
Rischio di ferimento!
In presenza di condutture dell'aria compressa sotto pressione sussiste il rischio di feri-
mento.
Non staccare mai le condutture dell'aria compressa che si trovano sotto pressione.
NOTA
Requisiti minimi
Questo procedimento contiene i requisiti minimi relativi alla procedura di blocco e all'ap-
plicazione dei cartelli di avviso sulla macchina per il montaggio di componenti durante le
operazioni di manutenzione e di assistenza. Altri provvedimenti di sicurezza necessari
per concludere in modo sicuro tutte le operazioni potranno essere specificate dalla sicu-
rezza sul lavoro, dall'incaricato alla sicurezza, dal comitato di sicurezza e dal reparto sa-
lute.
Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3 2 Sicurezza di esercizio
A partire dalla versione software SR.713.1 Edizione 12/2020 2.9 Blocco e applicazione dei cartelli di avviso
99
Bloccare gli impianti.
– Applicare un lucchetto ovunque sia possibile (ad es.all'interruttore principale).
Alternativa: affissione dei cartelli di avviso
Se possibile, bloccare la macchina con un lucchetto. Ci
sono tuttavia situazioni in cui non si può applicare un lucchetto per impedire l'alimentazione di
energia. In questi casi è necessario applicare cartelli di avviso alle macchine per il montaggio
di componenti disattivate, per informare i dipendenti che la macchina è stata disconnessa
dall'alimentazione per motivi di servizio. Il cartello deve essere fissato bene, deve essere vi-
sibile da tutti i lati e può essere rimosso solo da chi lo ha affisso.
2
Liberazione dell'energia accumulata
L'energia accumulata nel sistema di approvvigionamento dell'aria compressa e dell'energia
elettrica
ancora presente nei condensatori elettrolitici deve essere scaricata adottando misure ade-
guate.
2
Per potere intervenire senza pericoli sulla macchina per il montaggio di componenti,
dopo il suo disinserimento attendere i tempi di scarica o di riduzione della
pressione indicati (vedi sezioni 2.7
, pagina 92 e 2.8, pagina 96).
Verifica del blocco.
Verificare il blocco della macchina per il montaggio di componenti semplicemente premendo
il pulsante di avvio.
Sono necessarie le seguenti operazioni affinché la macchina sia nuovamente pronta all'uti-
lizzo:
Controllare l'area di lavoro. Fare in modo che il personale autorizzato rimuova tutti gli
utensili e
rimetta in funzione tutti i dispositivi di sicurezza.
Informare tutti i dipendenti interessati.
Informare tutti i dipendenti dell'area interessata che la macchina per il montaggio di com-
ponenti sarà rimessa in funzione prima di rimuovere anche uno solo dei lucchetti o dei
cartelli di avviso.
Rimuovere i lucchetti/cartelli di avviso.
Ogni dipendente autorizzato deve rimuovere il proprio lucchetto e metterlo sotto chiave.
Inserire la macchina per il montaggio di componenti e durante il funzionamento fare con-
trollare al personale autorizzato se le riparazioni sono state eseguite correttamente.
