Fig. 5.9 - 3 Divisori in lamiera nel contenitore delle cinghie
(1) Posizione del divisorio in lamiera se non si usano assi a innesto
(2) Guida per i divisori in lamiera
(3) Contenitore scarti cinghia
(4) Posizione del divisorio in lamiera se si usano assi a innesto
(5) Contenitore delle cinghie
(1)
(5)
(2)
(3)
(4)
5 Esecuzione di compiti sulla macchina per il montaggio di componenti Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3
5.10 Allestimento dei moduli di alimentazione A partire dalla versione software SR.713.1 Edizione 12/2020
266
5.10 Allestimento dei moduli di alimentazione
5.10.1 Avvertenze per la manipolazione dei moduli di alimentazione
I moduli di alimentazione sono dispositivi di precisione che vanno quindi maneggiati con cura.
Evitare che i moduli di alimentazione urtino contro gli ostacoli.
Non fare cadere i moduli di alimentazione.
Usare solo idonei attrezzi per la manutenzione.
5.10.2 Estrazione dei moduli di alimentazione X dal tavolo CO
5

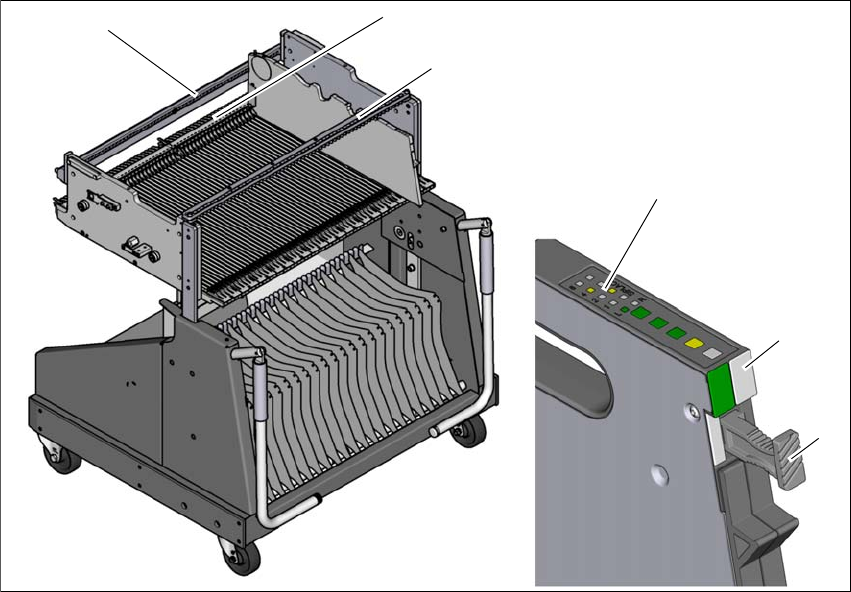

Fig. 5.10 - 1 Estrazione dei moduli di alimentazione dal tavolo CO
(1) Maniglia di estrazione
(2) Indicatore di stato
(3) Indicatori LED
(4) Barra per il controllo dell'altezza dei convogliatori
(5) Dente di bloccaggio dei moduli di alimentazione
(6) Barra di centraggio
5
(2)
(1)
(4)
(5)
(6)
(3)
Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3 5 Esecuzione di compiti sulla macchina per il montaggio di componenti
A partire dalla versione software SR.713.1 Edizione 12/2020 5.10 Allestimento dei moduli di alimentazione
267
L'indicatore di stato verde si accende se il dispositivo è pronto all'esercizio (pos. 2 in fig. 5.10 - 1
,
pagina 266
) se il modulo di alimentazione è compreso nell'allestimento corrente. Se il modulo di
alimentazione non è contenuto nell'allestimento attuale, la spia di stato rimane scura.
Il modulo di alimentazione è bloccato da un dente nel tavolo CO e non si può estrarre. Se si vo-
gliono estrarre dal tavolo CO i moduli di alimentazione, occorre procedere come indicato di se-
guito:
Premere la maniglia di estrazione (pos. 1 in fig. 5.10 - 1, pagina 266). La maniglia di estra-
zione salta fuori e si spegne la spia di stato.
Attendere circa 1 secondo, fino a quando il dispositivo di blocco (pos. 4 nella fig. 5.10 - 1,
pagina 266
) liberi il modulo di alimentazione.
Estrarre il modulo di alimentazione dal tavolo CO con la maniglia di estrazione. Se si attende
oltre 5 s il modulo di alimentazione verrà nuovamente bloccato. La spia di stato diventa rossa.
Reinserire la maniglia di estrazione. Se il modulo di alimentazione è contenuto nell'allesti-
mento corrente, la spia di stato si illumina in verde e sugli indicatori LED riappariranno il nu-
mero di traccia e il passo.
