(3) la permanenza dei componenti nella cinghia se i componenti o le cinghie non sono conformi
alle specifiche e causano quindi una frequenza elevata di errori di prelievo
Si prega di osservare le seguenti avvertenze per minimizzare i rischi nel montaggio dei conden-
satori a base di polvere metallica:
(1) In caso di avanzamento manuale della cinghia, l'operatore dovrà togliere i componenti rimasti
nella tasca della cinghia.
(2) Se la pellicola di rivestimento è strappata, l'operatore dovrà togliere i componenti rimasti nella
cinghia.
Affinché in seguito a errori di prelievo i condensatori tantalici non causino l'incendio del materiale
della cinghia in caso di taglio della stessa, all'interfaccia utente è stata aggiunta l'opzione "In caso
di errore di prelievo arrestare immediatamente". L'opzione deve essere attivata in SIPLACE Pro.
Nella macchina per il montaggio dei componenti il componente non prelevato viene fatto avanzare
ed è pronto per essere estratto dalla cinghia. La traccia è disattivata e un messaggio di errore ri-
corda all'operatore di rimuovere dalla cinghia il componente al tantalio.
2
2.5.4 Nota sulla sicurezza ESD delle macchine per il montaggio di componenti
2
2.5.5 Indicazioni di sicurezza per un corretto inserimento del contenitore scarti
Rispettare le seguenti avvertenze per evitare il rischio di una collisione tra la testa di montaggio e
il contenitore degli scarti dei componenti e delle pipette:
Verificare che il contenitore degli scarti sia inserito correttamente nel relativo supporto.
Controllare che il contenitore degli scarti non sporga oltre il supporto.
2
NOTA
Rimozione manuale dei condensatori al tantalio non prelevati
La rimozione manuale da parte dell'operatore dei condensatori al tantalio non prelevati è
descritto nella sezione 3.10.1.2
, pagina 155.
NOTA
Presupposti per la sicurezza ESD delle macchine per il montaggio di componenti
Usare esclusivamente pipette contrassegnate come conduttrici.
NOTA
Per ogni contenitore scarti può essere montato un sensore (vedi sezione 6.8, pagina 326
che ne rilevi la corretta posizione.
2 Sicurezza di esercizio Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3
2.5 Indicazioni di sicurezza relative al funzionamento delle macchine per il montaggio di componenti SX1/SX2 A partire dalla versione
software SR.713.1 Edizione 12/2020
72
2.5.6 Indicazioni di sicurezza per l'utilizzo dello scambiatore di pipette
Rispettare le seguenti avvertenze per evitare il rischio di una collisione tra la testa di montaggio e
lo scambiatore di pipette:
2
2
AVVERTENZA
Pericolo di collisione con la testa nelle configurazioni miste!
Nelle configurazioni miste c'è pericolo di collisione con la testa.
Per ogni testa di montaggio installare soltanto lo scambiatore di pipette relativo con i
vassoi corrispondenti.
AVVERTENZA
Pericolo di collisione con la testa in caso di leva sporgente!
Una leva sporgente dal vassoio può causare una collisione con la testa di montaggio.
Assicurarsi inoltre che le leve non sporgano sopra i vassoi.
Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3 2 Sicurezza di esercizio
A partire dalla versione software SR.713.1 Edizione 12/2020 2.5 Indicazioni di sicurezza relative al funzionamento delle macchine per il
montaggio di componenti SX1/SX2
73
2.5.7 Alte temperature sui moduli di alimentazione X in caso di funzionamento
continuo
2

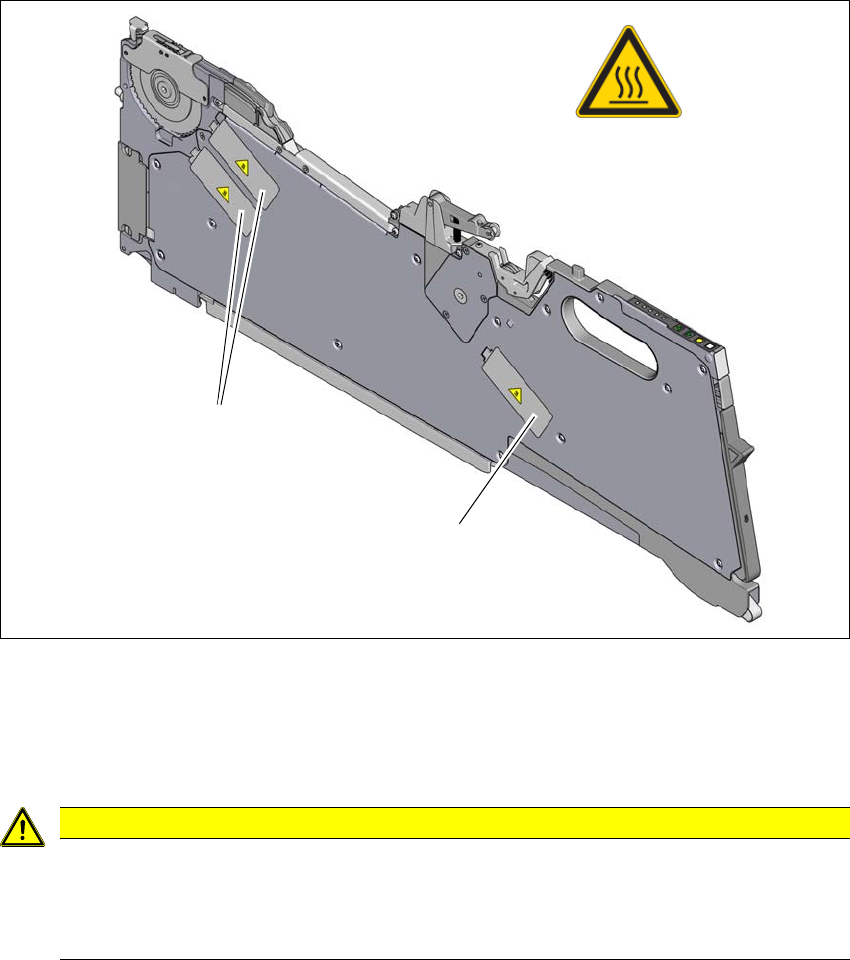

Fig. 2.5 - 2 Alte temperature sui moduli di alimentazione X in caso di funzionamento continuo
(1) Cartello di avvertenza temperatura, art. n. 03031926-01
(2) Motore passo-passo
ATTENZIONE
Rischio di ustione a causa delle temperature elevate!
In caso di funzionamento continuo e con una temperatura ambiente superiore ai 22°C i
motori passo-passo possono sviluppare temperature superficiali elevate.
Fare attenzione quando si toccano i motori.
(1)
(2)
(2)
