Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3 1 Introduz ione A partire dalla versione software SR.713.1 Edizione 12/2020 1.3 D escrizione della macchina per il montaggio di componenti 21 1.3 Descrizione del…
1 Introduzione Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3
1.2 Panoramica A partire dalla versione software SR.713.1 Edizione 12/2020
20
1.2.2 SIPLACE SX1/SX2 V2
Sulla SIPLACE SX1/SX2 V2 è montato di serie uno schermo a cristalli liquidi da 15"con tastiera.
1

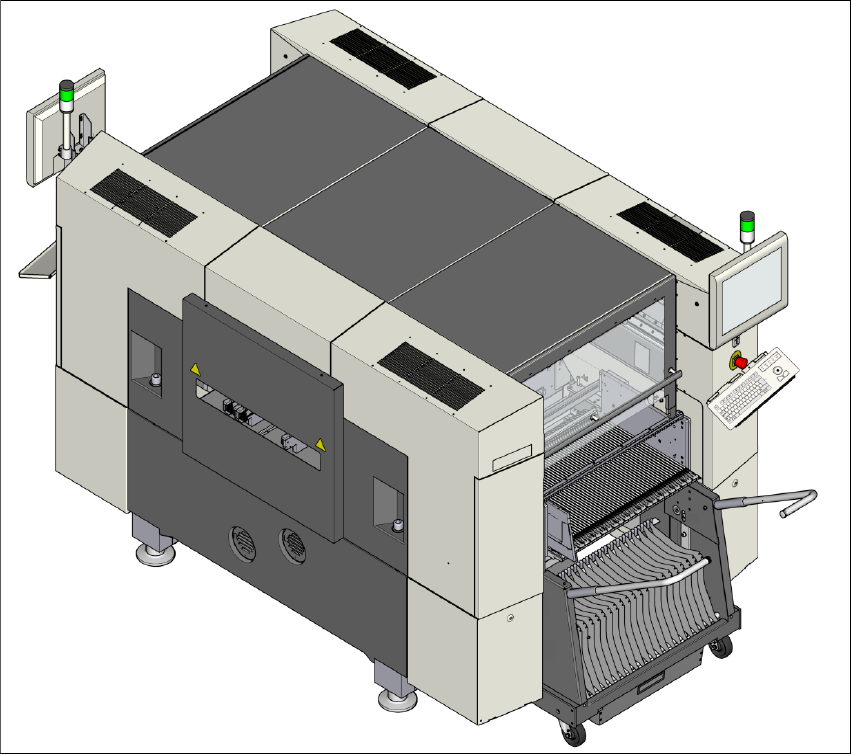

Fig. 1.2 - 2 Macchina per il montaggio di componenti SIPLACE SX1/SX2 V2
Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3 1 Introduzione
A partire dalla versione software SR.713.1 Edizione 12/2020 1.3 Descrizione della macchina per il montaggio di componenti
21
1.3 Descrizione della macchina per il montaggio di com-
ponenti
Le macchine per montaggio componenti SIPLACE SX1 e SX2 sono caratterizzate da
– precisione elevatissima
– grande flessibilità di configurazione
– modularità della testa e del portale
– prestazioni di montaggio fino ai valori massimi dei più avanzati standard di processo
– una vasta gamma di componenti, dal formato 03015 fino alle dimensioni
125 x 10 mm.
Per il processo dei componenti sono a disposizione tre diverse modalità di montaggio:
– il procedimento Collect&Place
– il procedimento Pick&Place
– una combinazione di Collect&Place e Pick&Place (modalità mista).
La macchina per il montaggio di componenti SIPLACE SX1 dispone di un portale, mentre la SI-
PLACE SX2 ne ha due. In virtù del principio di modularità di testa e portale sviluppato da SIPLACE
le teste di montaggio e i portali possono essere sostituiti in tempi molto brevi. Un quadro riassun-
tivo delle varie configurazioni disponibili per le teste di montaggio si trova nella sezione 1.3.3
a
partire da pagina 25
.
È possibile posizionare precisamente e velocemente le teste di montaggio una indipendente-
mente dall'altra in direzione X e Y con motori lineari.
Per quanto riguarda il trasporto dei circuiti stampati SIPLACE mette a disposizione un convoglia-
tore SIPLACE singolo e il più flessibile convogliatore SIPLACE doppio.
Per l'alimentazione dei componenti sono presenti due posteggi che possono essere equipaggiati
con carrelli componenti contenenti fino a 60 tracce.
In alternativa è possibile agganciare a ognuno dei posteggi un Waffle Pack Changer (WPC5 o
WPC6). Se in un posteggio è stato attrezzato un WPC5/WPC6, nel rimanente spazio deve essere
inserito un carrello CO da 30 tracce.
1 Introduzione Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3
1.3 Descrizione della macchina per il montaggio di componenti A partire dalla versione software SR.713.1 Edizione 12/2020
22
1.3.1 Panoramica delle macchine SIPLACE SX per il montaggio di componenti
La SIPLACE SX deve essere predisposta per l'espansione con portali. Le macchine SIPLACE SX
per il montaggi di componenti sono disponibili in diverse varianti.
1
A seconda della variante sono disponibili solo talune configurazioni della testa di montaggio.
Tipo Portali Descrizione
SIPLACE SX+
Senza porta-
le
La macchina per il montaggio di componenti è predispo-
sta per una espansione con portale (SX1), cioè dispone
già di una catena portacavi e di due Gantry Control Units
(GCU) preinstallate, per un portale.
SIPLACE SX+
Prepared
Senza porta-
le
La macchina per il montaggio di componenti è predispo-
sta per una espansione con portali (SX1/2), cioè dispone
già di due catene portacavi e di tre Gantry Control Units
(GCU) preinstallate, per due portali.
SIPLACE SX1
Unprepared
Un portale La macchina non è predisposta per una espansione con
portali, cioè la catena portacavi e le due Gantry Control
Units (GCU) non sono preinstallate. È necessario far
effettuare un primo aggiornamento a SIPLACE SX2 da
parte dell'assistenza SIPLACE.
SIPLACE SX1
Prepared
Un portale La macchina per il montaggio di componenti è predispo-
sta per una espansione con portali (SX2), cioè dispone
già di due catene portacavi e di tre Gantry Control Units
(GCU) preinstallate, per due portali.
SIPLACE SX2
Due portali L'equipaggiamento della macchina per il montaggio di
componenti può essere ridotto fino al livello di una
SIPLACE SX1 Prepared. Questa è predisposta per una
espansione con portale (livello SX2), cioè dispone già di
due catene portacavi e di tre Gantry Control Units
(GCU).
