2 Sicurezza di esercizio Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3
2.2 Cartelli di avviso A partire dalla versione software SR.713.1 Edizione 12/2020
40
2.2.1 Cartelli di avviso sulla macchina per il montaggio di componenti (cartelli
standard)

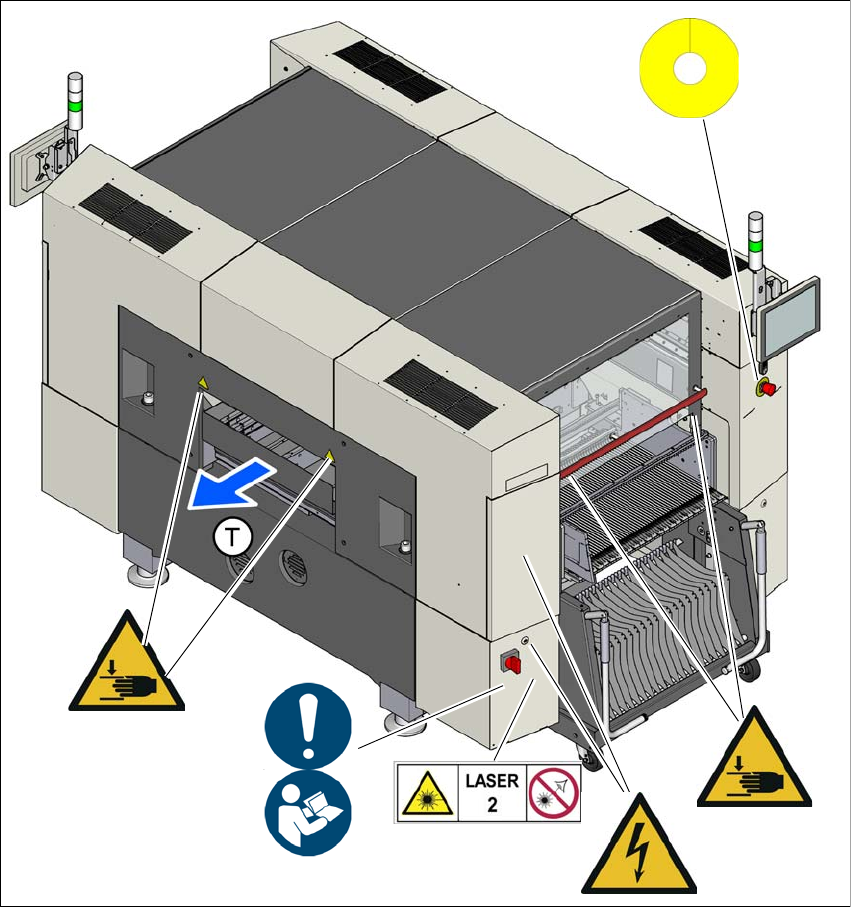

Fig. 2.2 - 1 Cartelli di avviso sulla macchina per il montaggio di componenti - posteggio 1
Pos. M 002, n. articolo 03155798-01
Pos. W 024, n. articolo 03155346-01
Pos. W 210, n. articolo 03009350-01
Pos. W 012, n. articolo 03155378-01
Pos. W laser classe 2, art. n. 03155298-01
(T) Direzione di convogliamento dei circuiti stampati
W 210
W 024
M 002
W 012
W 024
W laser classe 2
Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3 2 Sicurezza di esercizio
A partire dalla versione software SR.713.1 Edizione 12/2020 2.2 Cartelli di avviso
41

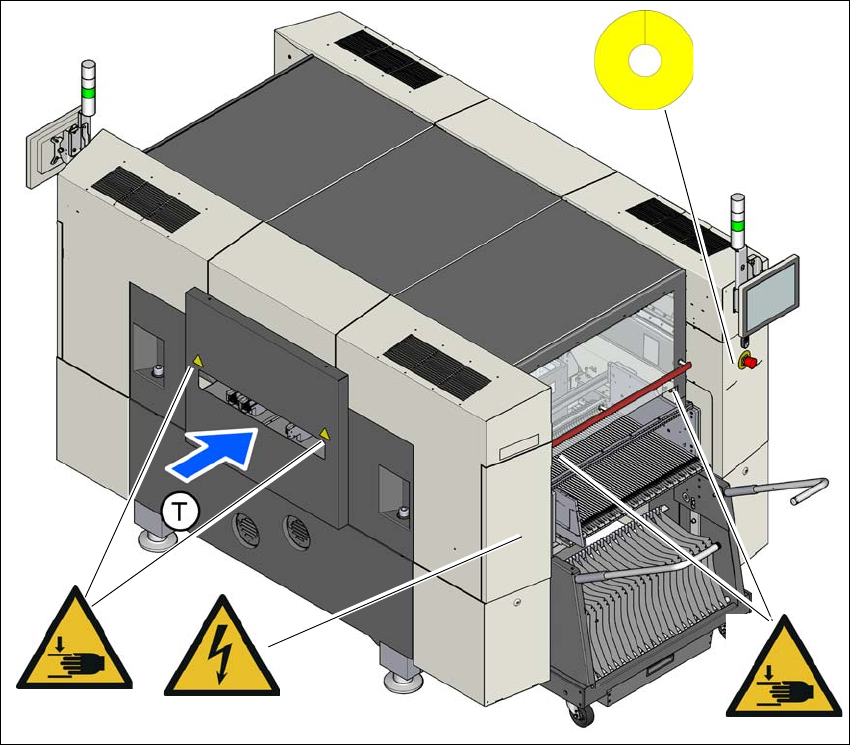

Fig. 2.2 - 2 Cartelli di avviso sulla macchina per il montaggio di componenti - posteggio 2
Pos. W 024, n. articolo 03155346-01
Pos. W 210, n. articolo 03009350-01
Pos. W 012, n. articolo 03155378-01
(T) Direzione di convogliamento dei circuiti stampati
W 024
W 210
W 024
W 012
2 Sicurezza di esercizio Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3
2.2 Cartelli di avviso A partire dalla versione software SR.713.1 Edizione 12/2020
42
2.2.2 Significato e descrizione dei cartelli di avviso (cartelli standard)
2.2.2.1 Cartello di avvertenza M002
2
Pos. M 002 nella fig. 2.2 - 1, pagina 40, articolo n. 3155798-01 oppure
Pos. M 002 nella fig. 2.2 - 3
, pagina 45, articolo n. 3155798-01
(quantità per ciascuna macchina per il montaggio di componenti: 1)
2.2.2.2 Cartello di avviso laser classe 2
2
Pos. W laser classe 2 in fig. 2.2 - 1, pagina 40, articolo n. 03155298-01
(quantità per ciascuna macchina per il montaggio di componenti: 1)
2
2
2
2
2
2
2
2
Utilizzo sicuro della macchina per il montaggio di componenti
Condizione indispensabile per un funzionamento sicuro della
macchina per il montaggio di componenti è conoscere e seguire
le istruzioni per l'uso e le indicazioni di sicurezza.
2
2
2
RADIAZIONE LASER
Laser classe 2
Conforme alla norma IEC 60825-1:2014
Non guardare il raggio laser!
