Istruzioni per l'uso SIPLACE SX1 /SX2 edizione V2 e V3 2 Sicurezz a di esercizio A partire dalla versione software SR.713.1 Edizione 12/2020 2.2 C artelli di avvi so 55 2.2.7.2 Cartelli di avviso sull'unità di …
2 Sicurezza di esercizio Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3
2.2 Cartelli di avviso A partire dalla versione software SR.713.1 Edizione 12/2020
54
2.2.7.1 Cartelli di avviso W206, W250, W251 sui lati interni degli sportelli
2

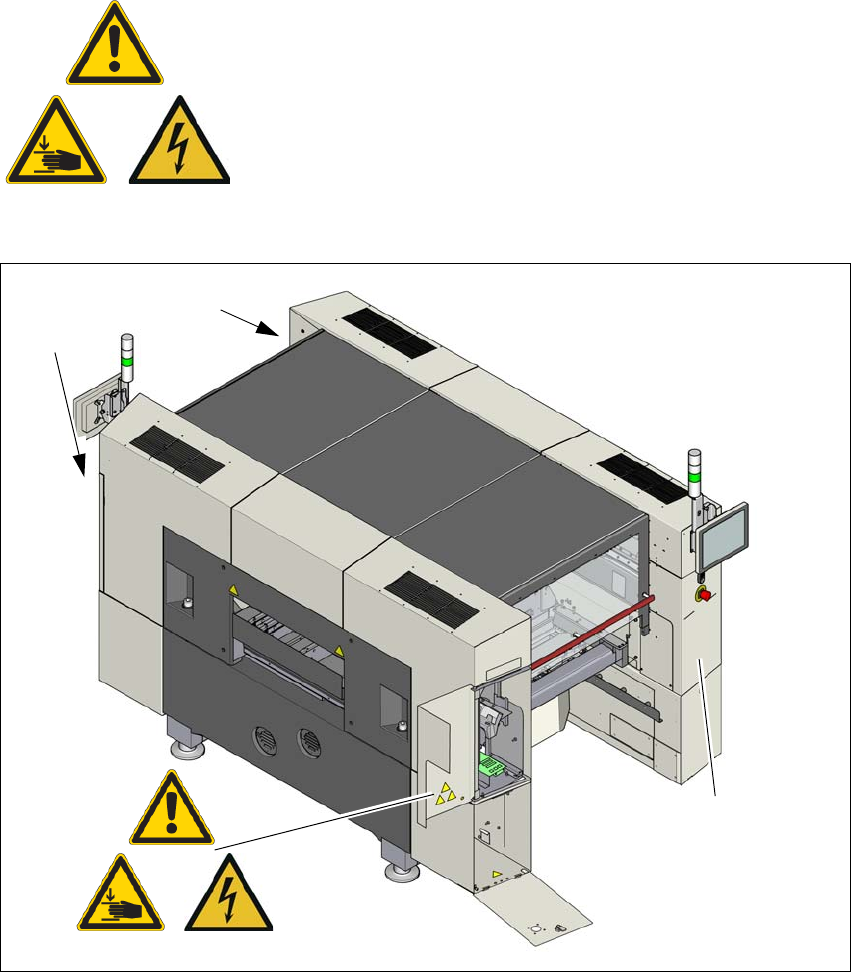

Fig. 2.2 - 9 Cartelli di avviso sul lato interno degli sportelli
Pos. W 001, sul lato interno degli sportelli, articolo n. 03131410-xx
Pos. W 024, sul lato interno degli sportelli, articolo n. 03155346-xx
Pos. W 012, sul lato interno degli sportelli, articolo n. 03155378-xx
La macchina per il montaggio di componenti può essere messa in
funzione soltanto con il dispositivo di arresto montato e gli sportelli
chiusi.
(W 024)
(W 012)
(W 001)
W 001, W 012, W 024
sullo sportello interno
W 001, W 012, W 024
sullo sportello interno
(W 024)
(W 012)
(W 001)
Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3 2 Sicurezza di esercizio
A partire dalla versione software SR.713.1 Edizione 12/2020 2.2 Cartelli di avviso
55
2.2.7.2 Cartelli di avviso sull'unità di alimentazione
2
Pos. W 220 nella fig. 2.2 - 10, pagina 55, n. articolo 03114591-01 (quantità per ciascuna macchina
per il montaggio di componenti: 3).

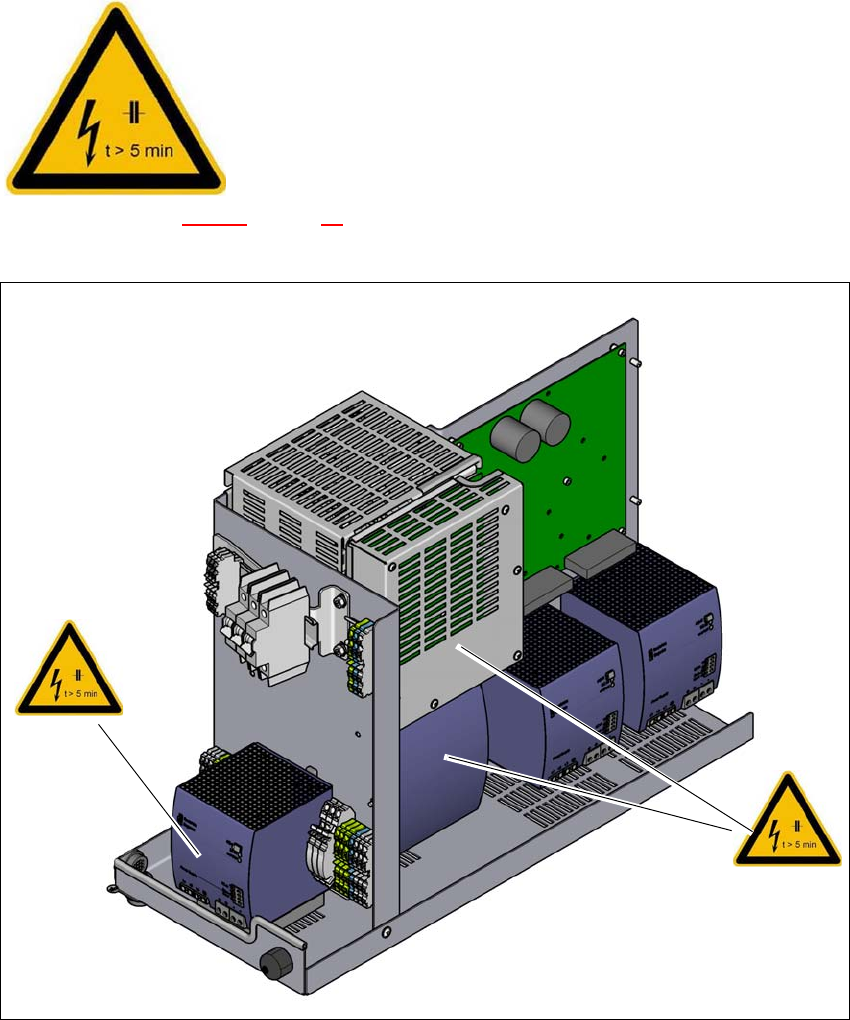

Fig. 2.2 - 10 Cartello di avviso W 220 sull'alimentazione elettrica
– W 220 sulla batteria dei condensatori PCS417
– W 220 sull'unità di alimentazione convertitore CA/CC (160 V CC /300 V CC).
– W 220 sulla copertura del dispositivo di disconnessione di sicurezza (CSB)
2
2
TENSIONE DI RETE!
Spegnere l'interruttore principale, staccare la presa di rete e at-
tendere 5 minuti finché non si sono scaricati i condensatori.
Area NAFTA: RISK OF ELECTRIC SHOCK OR BURN!
W 220
W 220
2 Sicurezza di esercizio Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3
2.2 Cartelli di avviso A partire dalla versione software SR.713.1 Edizione 12/2020
56
2.2.8 Cartelli di avviso sulla SIPLACE SpeedStar C&P20 P2
2
2

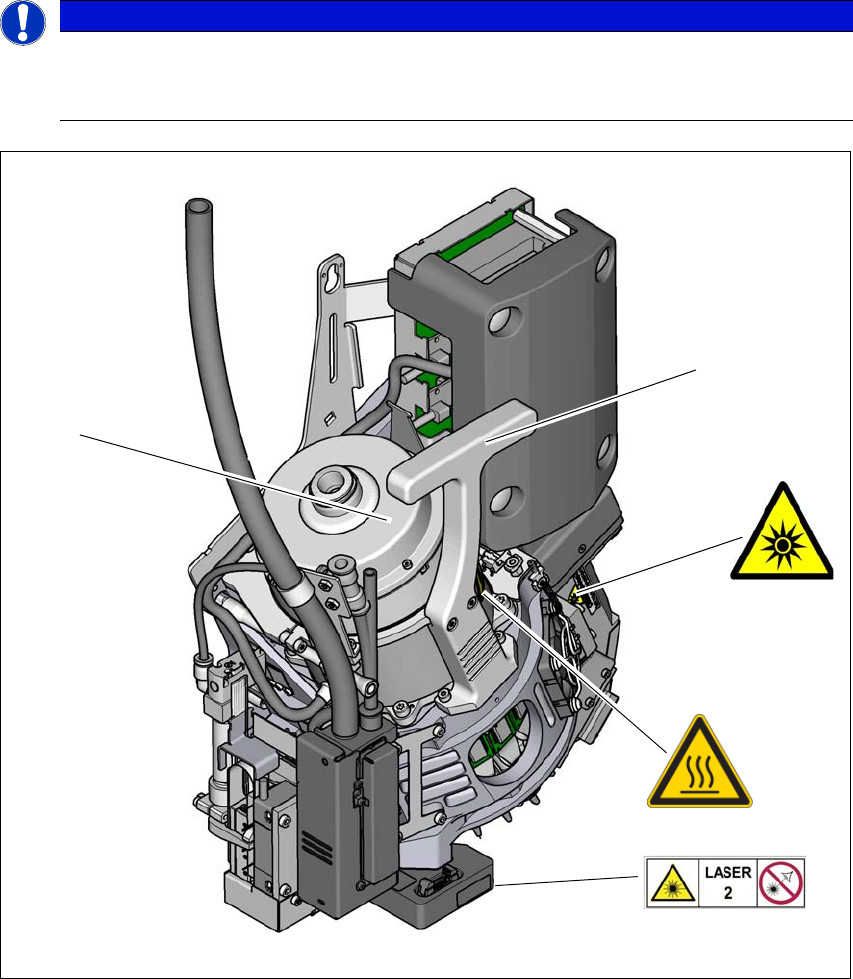

Fig. 2.2 - 11 Cartelli di avviso sulla SIPLACE SpeedStar C&P20 P2
(1) Cartello di avvertenza temperatura, art. n. 03031926-01
(2) Involucro del motore stella
(3) Maniglia
(4) Cartello di avviso - classe di rischio 2
Pos. contrassegno laser - classe di rischio 2, n. art. 03155298-01
NOTA
Solo per SIPLACE SX1/SX2 V3
La testa SIPLACE SpeedStar C&P20 P2 è presente solo sulla macchina SIPLACE SX1/
SX2 V3.
(1)
(3)
(2)
(4)
Contrassegno laser
classe di rischio 2
