6 Estensioni della stazione Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3
6.10 Videocamere fisse A partire dalla versione software SR.713.1 Edizione 12/2020
330
6.10.1.2 Dati tecnici
6
Dimensioni CO da 0,2 mm x 0,2 mm fino a 16 mm x 16 mm con misurazione semplice
del componente
Gamma CO Da 0402 a SO, PLCC, QFP, zoccoli, prese, BGA, CO speciali, Bare
Die, Flip-Chip, Shield
Reticolo min. piedini 0,25 mm
Largh. min. piedini 0,1 mm
Min. reticolo sfere (ball
grid)
0,14 mm
Diametro ball min. 0,08 mm
Campo visivo 19,4 mm x 19,4 mm
Tipo di illuminazione Illuminazione dall'alto (6 livelli programmabili)
Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3 6 Estensioni della stazione
A partire dalla versione software SR.713.1 Edizione 12/2020 6.10 Videocamere fisse
331
6.10.2 Videocamera CO fissa P&P, tipo 33 GigE
Articolo n. 00588100-xx Videocamera fissa per la testa CPP, tipo 33 GigE
6

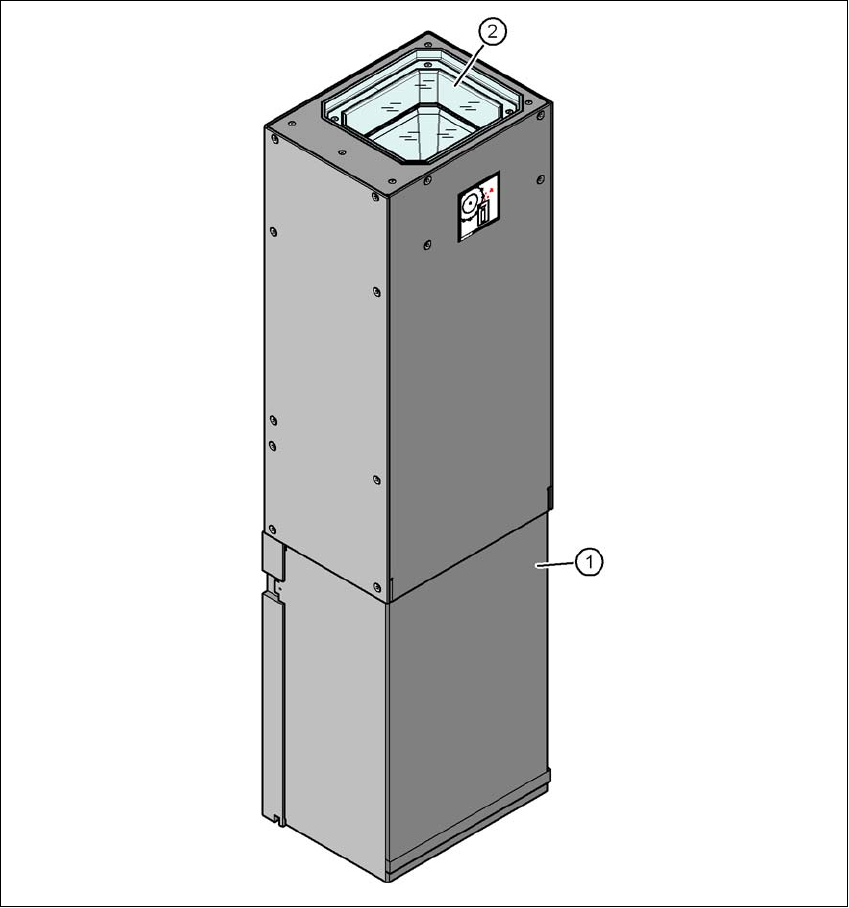

Fig. 6.10 - 2 Struttura della videocamera CO fissa P&P, tipo 33 GigE
(1) Involucro della videocamera con videocamera integrata e relativo amplificatore
(2) Lastra di vetro - al di sotto: illuminazione e ottiche
6 Estensioni della stazione Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3
6.11 IPC-HERMES-9852 A partire dalla versione software SR.713.1 Edizione 12/2020
332
6.10.2.1 Indicazioni di sicurezza
6
6.10.2.2 Dati tecnici
6
6
6.11 IPC-HERMES-9852
IPC-HERMES-9852 è un protocollo di comunicazione per linee SMT e può sostituire l'interfaccia
IPC SMEMA. Con questo protocollo è possibile trasmettere più informazioni rispetto all'interfaccia
IPC SMEMA.
Ad esempio:
– ID univoche di CST
– Codici a barre
– Velocità dei nastri trasportatori
– Larghezza e lunghezza dei circuiti stampati
– Spessore dei circuiti stampati
– Altezza di attraversamento
Tutte queste informazioni possono essere trasmesse lungo tutta la linea senza interruzione.
La descrizione dettagliata è disponibile nel
manuale dell'amministratore IPC-HERMES-9852, n.
articolo [00198615-xx].
AVVERTENZA
Pericolo di collisione!
In caso di cambio della testa di montaggio da TwinStar a SpeedStar, la SpeedStar può
urtare gli involucri delle videocamere.
Smontare le videocamere CO fisse della TwinStar.
Cambiando testa di montaggio, da TwinStar a MultiStar, la videocamera CO fissa
deve essere installata nella posizione inferiore.
Dimensioni CO da 0,5 mm x 0,5 mm fino a 55 mm x 45 mm
Gamma CO 0402, MELF, SO, PLCC, QFP, condensatori elettrolitici, BGA
Reticolo min. piedini 0,3 mm
Largh. min. piedini 0,15 mm
Min. reticolo sfere (ball grid) 0,35 mm
Diametro ball min. 0,2 mm
Campo visivo 65 mm x 50 mm
Tipo di illuminazione Illuminazione dall'alto (6 livelli programmabili)
