6 Estensioni della stazione Istruz ioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3 6.1 Scambiatori di pipette A partire dalla versione software SR. 713.1 Edizione 12/2020 296 6.1.2.3 V assoio per pipette 28xx con 9 …
Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3 6 Estensioni della stazione
A partire dalla versione software SR.713.1 Edizione 12/2020 6.1 Scambiatori di pipette
295
6.1.2.2 Caricatore per pipette 20xx con 20 garage
6

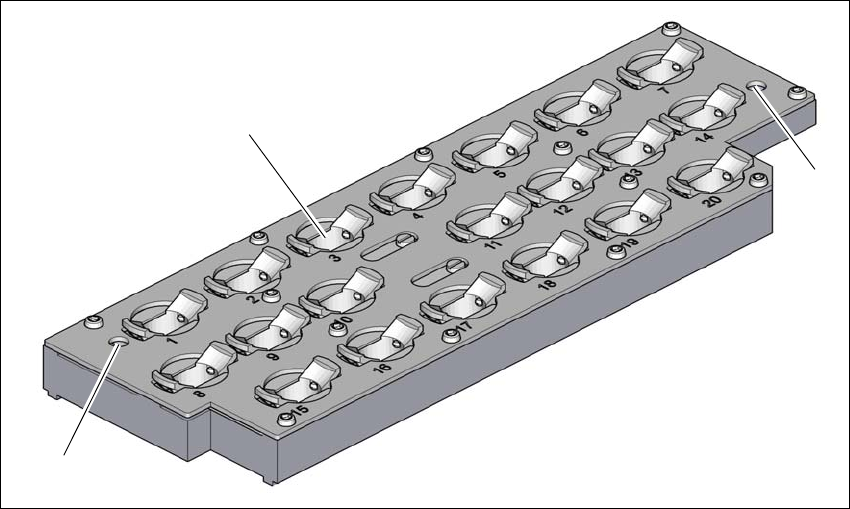

Fig. 6.1 - 4 Vassoio per pipette 20xx con 20 garage - piastra di bloccaggio aperta
(1) 20 garage per pipette 20xx
(2) Mire (visibili solo con piastra di bloccaggio aperta)
(2)
(1)
(2)
6 Estensioni della stazione Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3
6.1 Scambiatori di pipette A partire dalla versione software SR.713.1 Edizione 12/2020
296
6.1.2.3 Vassoio per pipette 28xx con 9 garage
6
Fig. 6.1 - 5 Vassoio per pipette 28xx
(1) 5 garage per pipette 28xx con una lunghezza massima di 12,5 mm
(numero garage 1, 5, 6, 8 e 9)
(2) 4 garage per pipette 28xx con una lunghezza massima di 16,5 mm
(numeri garage 2, 3, 4 e 7)
(3) Mire (visibili solo con piastra di bloccaggio aperta)
6.1.2.4 Dati tecnici
6
(1)
(2)
(3)
(3)
Scambiatore di pipette per il SIPLACE MultiStar
Numero di vassoi per posteggio
*a
4
Numero max. dei garage per pipette per posteggio 69
Configurazione standard per ciascun posteggio 3 vassoi con 60 garage per pipette 20xx
1 vassoio con 9 garage per pipette 28xx
Tipi di pipette 20xx, 28xx
*)a Sullo scambiatore di pipette è necessario attrezzare sempre tutti i vassoi.
Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3 6 Estensioni della stazione
A partire dalla versione software SR.713.1 Edizione 12/2020 6.1 Scambiatori di pipette
297
6.1.2.5 Posizione degli scambiatori di pipette per la SIPLACE MultiStar
6
Fig. 6.1 - 6 Posizione dello scambiatore di pipette SIPLACE MultiStar - esempio
6
(1) Carrello CO nella posizione più interna
(2) Carrello CO nella posizione più esterna
(SP) Scambiatori di pipette
(PA) Zona di processo
(1)
(2)
