6.4.5 Dati tecnici
6.4.5.1 Dimensioni, peso
6
Dimensioni del WPC5/WPC6
Lunghezza x larghezza
Altezza
se altezza di convogliamento CST 900 mm
se altezza di convogliamento CST 930 mm
se altezza di convogliamento CST 950 mm
1520 mm x 360 mm
1430 mm
1460 mm
1480 mm
Peso WPC5
Equipaggiamento di base (con supporti vassoio e cassetta)
Completamente equipaggiato (con supporti vassoio e cassetta con componenti)
Ca. 270 kg
Ca. 320 kg
Peso WPC6
Equipaggiamento di base (con supporti vassoio e cassetta)
Completamente equipaggiato (con supporti vassoio e cassetta con componenti)
Ca. 280 kg
Ca. 330 kg
Densità di carico del WPC5/WPC6 ≤ 25 N/cm²
Peso del supporto vassoi 0,8 kg
Dimensioni del supporto vassoi (LxPxH) 360 mmx 260 mm x 6 mm
Dimensioni del vassoio (LxPxH) 347 mm x 235 mm x 15 mm
Altezza del vassoio incluso il componente
Standard (tutti i livelli occupati)
WPC5
WPC6
Componenti alti (esclusione di alcuni livelli)
WPC5
WPC6
Componenti alti (su richiesta con Very High Force TwinStar (VHF TH)
*a
WPC5
*b
WPC6
*b
15 mm
15 mm
29 mm
29 mm
45 mm
45 mm
Suddivisione da piano a piano 17 mm (± 2 mm)
Capacità 28 supporti vassoi
Tempo di sostituzione dei supporti vassoi
su 1 livello
su 10 livelli
su 27 livelli
1,9 s
2,3 s
2,8 s
*)a Dal numero di serie B3xxx (WPC5) / C3xxx (WPC6)
*)b 45 mm si riferiscono all'asse di alimentazione (altezza componente + altezza vassoio).
Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3 6 Estensioni della stazione
A partire dalla versione software SR.713.1 Edizione 12/2020 6.4 Waffle Pack Changer (WPC5/WPC6)
313
6.4.5.2 Valori di allacciamento elettrico
6
6.4.5.3 Condizioni ambientali consentite
6
Tensione di allacciamento 3 x 200 V CA ± 5 %; 50/60 Hz (Giappone)
3 x 208 V CA ± 5 %; 50/60 Hz (U.S.A)
3 x 230 V CA ± 5 %; 50/60 Hz
3 x 380 V CA ± 5 %; 50/60 Hz
3 x 400 V CA ± 5 %; 50/60 Hz (Europa)
3 x 415 V CA ± 5 %; 50/60 Hz
Potenza apparente nominale 1,5 kVA
Potenza attiva nominale 1,0 kW
Temperatura ambiente Tra 15°C e 35°C
Umidità dell'aria 30 - 75%
(valore medio non superiore al 45%, in modo da escludere
in ogni caso la formazione di condensa sul Waffle Pack
Changer.)
6 Estensioni della stazione Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3
6.4 Waffle Pack Changer (WPC5/WPC6) A partire dalla versione software SR.713.1 Edizione 12/2020
314
6.4.6 Raggi di manovra del WPC5/WPC6
6

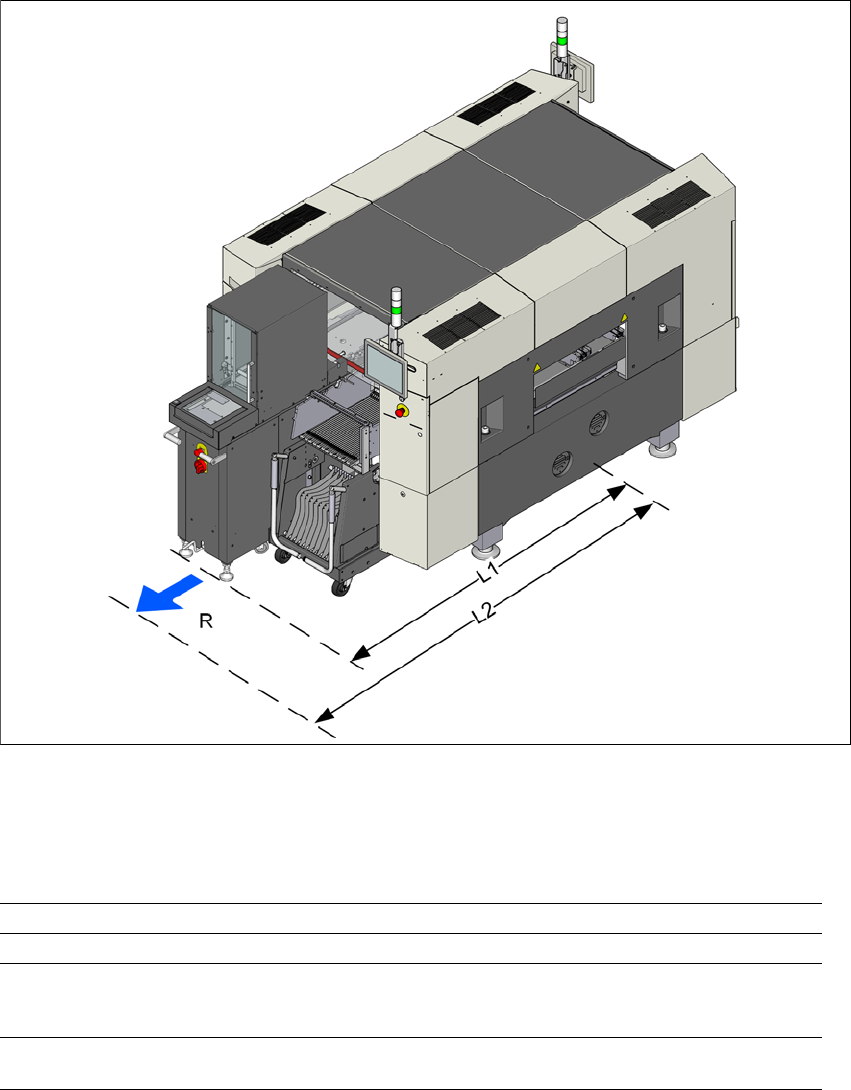

Fig. 6.4 - 2 Raggi di manovra del WPC5/WPC6 sulle macchine per il montaggio di componenti SX1/SX2
Raggi di manovra R del WPC5/WPC6 sulle macchine SX1/SX2:
6
Posteggio 1 Posteggio 2
Raggio di manovra R 750 mm 750 mm
Distanza L1: dal centro della
macchina al bordo esterno del
WPC
1860 mm 1860 mm
Distanza L2: dal centro della
macchina alla parete
2610 mm 2610 mm
