Con l'elevatore a forca posizionare la macchina per il montaggio di componenti nello spazio
libero all'interno della linea.
Assicurarsi che i convogliatori CST siano disposti lungo la stessa linea di fuga e controllare
la distanza rispetto alla macchina per il montaggio di componenti che precede.
4
4
Allineare la macchina per il montaggio di componenti in direzione X e Y con l'ausilio della li-
vella a bolla d'aria integrata (vedi 4.3.9 a pagina 216).
Disporre tutti i convogliatori CST sulla medesima linea di fuga, allineandoli con l'ausilio delle
lunghe strisce di prova in vetronite. Disporre le macchine per il montaggio di componenti nella
loro posizione definitiva. Deve poter essere possibile inserire la lunga striscia di prova in ve-
tronite attraverso il convogliatore CST, in modo sicuro e senza intoppi, fino a raggiungere la
macchina adiacente.
Con l'ausilio della livella a bolla integrata controllare ancora una volta le direzioni X e Y e
eventualmente correggere l'altezza impostata per i piedi.
Avvitare i piedi della macchina alla vite di fermo con una coppia di 130 Nm.
Colpire i piedi con un martello per verificarne la capacità di carico.
Con l'ausilio della livella a bolla integrata nella macchina controllare ancora una volta la dire-
zione X e Y.
AVVERTENZA
Rischio di danneggiamento!
Se i piedi della macchina poggiano bruscamente solo su un lato, possono deformarsi i fis-
saggi dei piedi della macchina.
Abbassare lentamente la macchina per il montaggio di componenti.
Fare controllare da un'altra persona che i piedi della macchina poggino tutti contem-
poraneamente sul pavimento.
4 Installazione e messa in esercizio Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3
4.3 Installazione della macchina per il montaggio di componenti A partire dalla versione software SR.713.1 Edizione 12/2020
216
4.3.9 Allineamento della macchina per il montaggio di componenti con la livella a
bolla integrata
4

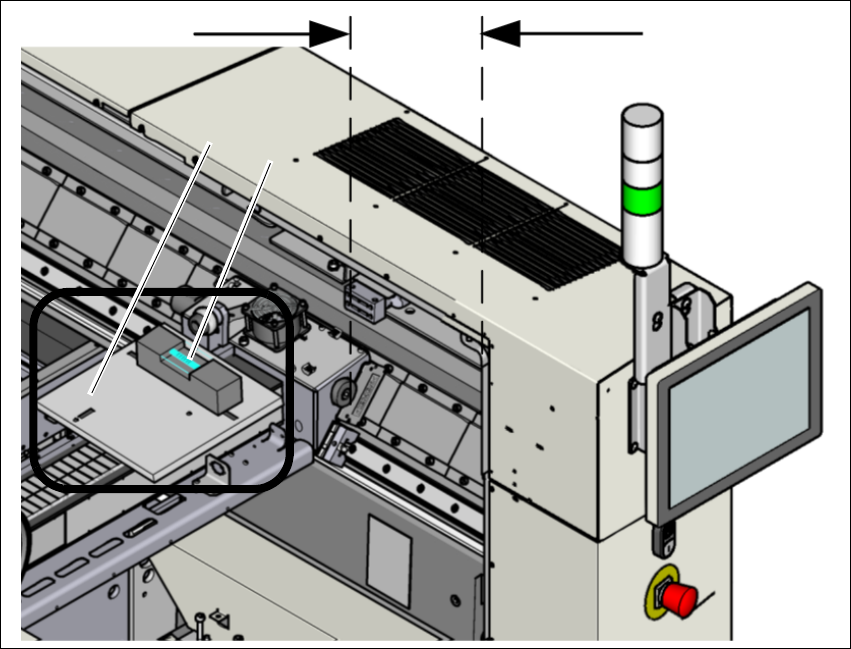

Fig. 4.3 - 8 Regolazione della macchina per il montaggi di componenti in direzione X e Y - procedura di misurazione
La misurazione avviene sul portale 1.
Spingere indietro il portale in direzione Y. La distanza dei due finecorsa deve essere all'incirca
300 mm (oppure circa 4-5 punti rossi sulla guida lineare).
Posizionare la piastra di supporto (1) sul portale in modo tale che i 3 perni di supporto si tro-
vino sulle aree libere tra la superficie di scorrimento e i magneti. Assicurarsi che i 3 perni di
supporto poggino in modo uniforme.
Collocare la livella a bolla d'aria integrata nella macchina (precisione di misurazione di 0,02
mm) sulla piastra di supporto e misurare in 3 punti.
– L'allineamento dell'asse Y sul lato del cuscinetto libero e su quello del cuscinetto bloc-
cato.
– L'allineamento dell'asse X al centro del portale X. Il supporto della testa deve trovarsi al
centro del portale X.
4
300 mm
(1)
(
2)
Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3 4 Installazione e messa in esercizio
A partire dalla versione software SR.713.1 Edizione 12/2020 4.3 Installazione della macchina per il montaggio di componenti
217
4
Per regolare la macchina per il montaggi di componenti procedere come segue:
(1) Allineare la macchina per il montaggi odi componenti in direzione Y sul lato del cuscinetto
bloccato e su quello del cuscinetto libero. La tolleranza di misura è 0,10 mm.
(2) Allineare la macchina per il montaggio di componenti in direzione X al centro del portale. La
tolleranza di misura è 0,10 mm.
(3) Controllare la capacità di carico dei 4 piedi della macchina. I 4 piedi della macchina devono
tutti toccare terra e sopportare un carico uniforme.
(4) Avvitare i piedi della macchina alla vite di fermo con una coppia di 130 Nm.
(5) Colpire i piedi con un martello per verificarne la capacità di carico.
(6) Controllare ancora una volta con la livella che la macchina per il montaggio di componenti sia
allineata correttamente.
NOTA
Garanzia di precisione di manipolazione della livella a bolla d'aria
Posizionare la livella a bolla d'aria della macchina in direzione X e Y sempre nella
stessa direzione sulla piastra di supporto.
