4 Installazione e messa in eserciz io Istruzioni per l'uso SIPLAC E SX1/SX2 edizione V2 e V3 4.3 Installazione della macchina per il montaggio di componenti A partir e dalla versione software SR.713.1 Edizione 12/20…
Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3 4 Installazione e messa in esercizio
A partire dalla versione software SR.713.1 Edizione 12/2020 4.3 Installazione della macchina per il montaggio di componenti
213
4.3.7.2 Distanza di rispetto dei piedi della macchina del convogliatore doppio CST
4

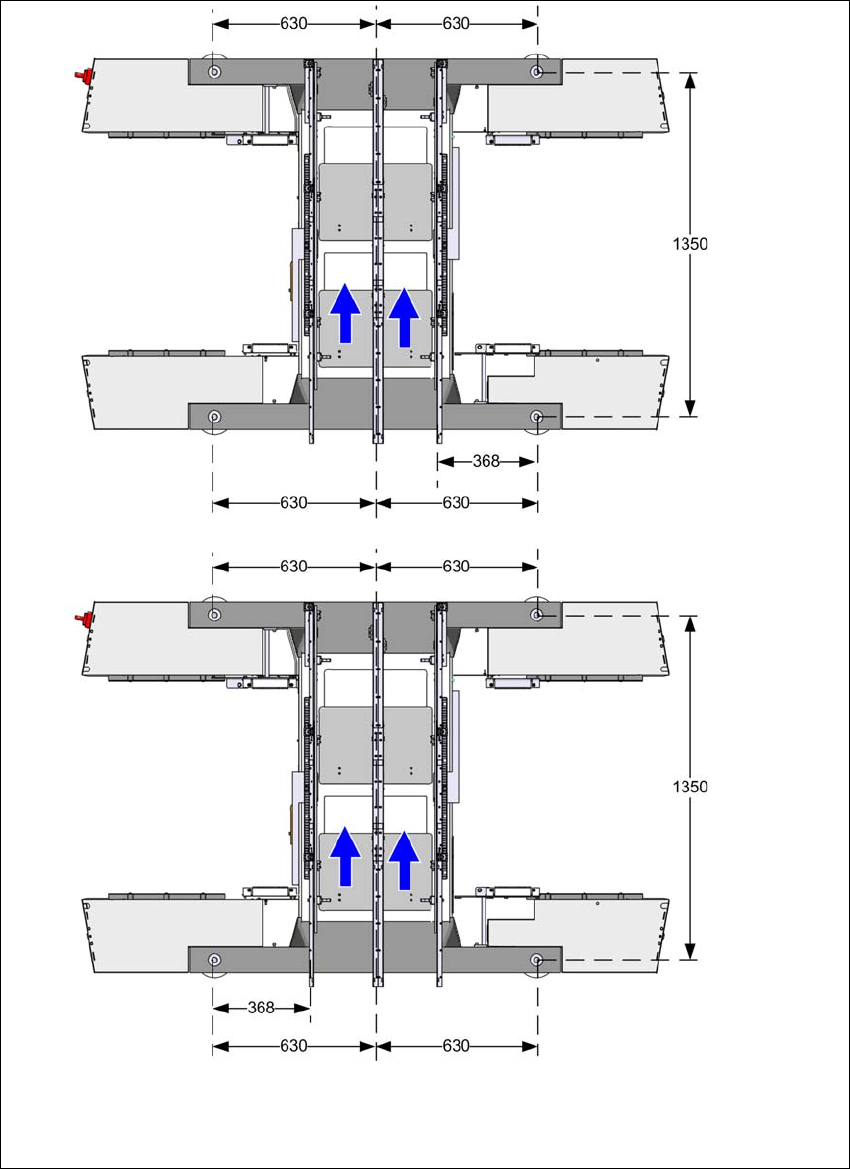

Fig. 4.3 - 6 Distanza di rispetto dei piedi della macchina del convogliatore doppio CST in millimetri
Spalla sinistra fissa
nella posizione mas-
sima a sinistra
a
.
Spalla sinistra fissa nella posi-
zione massima a destra
a
.
a) Le dimensioni dipendono dalla posizione della spalla
fissa. Tutte le misure sono in mm.
4 Installazione e messa in esercizio Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3
4.3 Installazione della macchina per il montaggio di componenti A partire dalla versione software SR.713.1 Edizione 12/2020
214
4.3.7.3 Distanze di rispetto dei piedi dalla macchina per il montaggio di componenti e dal
WPC5/WPC6
4

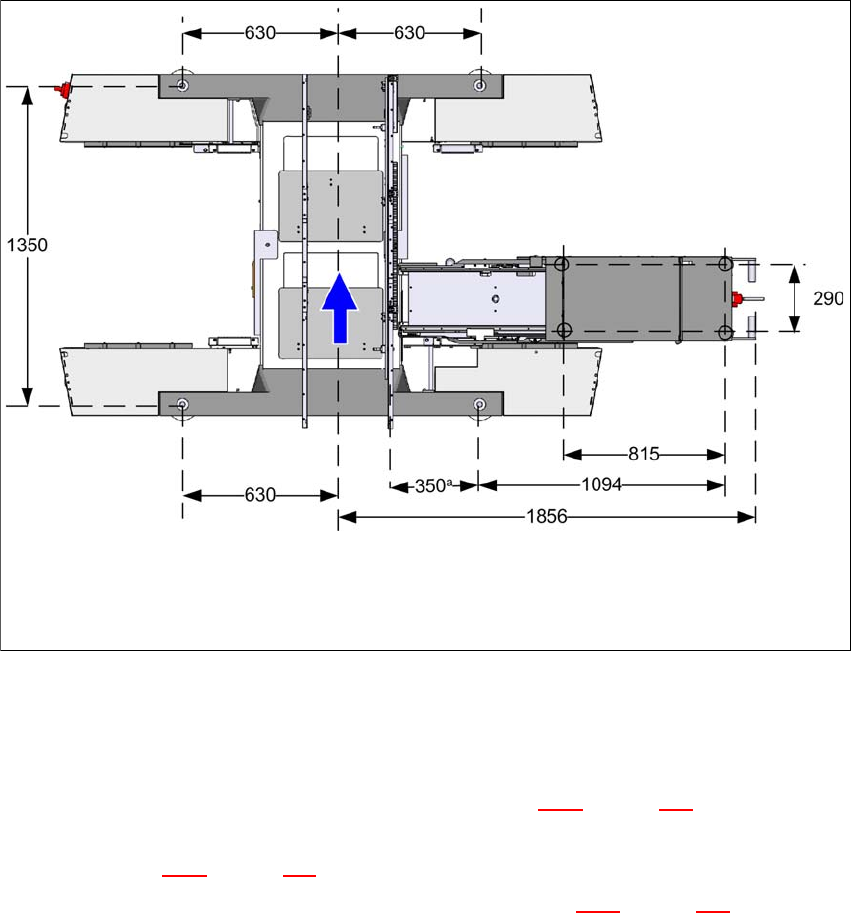

Fig. 4.3 - 7 Distanze di rispetto dei piedi dalla macchina per il montaggi di componenti e dal WPC5/WPC6 in millime-
tri
4.3.8 Integrazione della macchina nella linea di produzione
Rispettare le avvertenze generali riportate nella sezione 4.3.1, pagina 203.
Rispettare le avvertenze sul trasporto della macchina per il montaggio di componenti riportate
nella sezione 4.3.2
, pagina 204.
Gli utensili e i dispositivi ausiliari sono elencati nella sezione 4.3.5, pagina 207.
4.3.8.1 Livellamento e regolazione della macchina all'interno di una linea di produzione
Sollevare la macchina con l'elevatore a forca fino a quando il carico non poggia più sui piedi.
Rilevare l'altezza di convogliamento dei CST delle macchine per il montaggio di componenti
della linea e con la chiave esagonale regolare su un'altezza simile.
Eventualmente montare i piedi della macchina in modo da raggiungere la relativa altezza di
convogliamento dei CST (vedi 4.3.6 a pagina 208).
a) Le dimensioni dipendono dalla posizione della spalla
fissa. Tutte le misure sono in mm.
Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3 4 Installazione e messa in esercizio
A partire dalla versione software SR.713.1 Edizione 12/2020 4.3 Installazione della macchina per il montaggio di componenti
215
Con l'elevatore a forca posizionare la macchina per il montaggio di componenti nello spazio
libero all'interno della linea.
Assicurarsi che i convogliatori CST siano disposti lungo la stessa linea di fuga e controllare
la distanza rispetto alla macchina per il montaggio di componenti che precede.
4
4
Allineare la macchina per il montaggio di componenti in direzione X e Y con l'ausilio della li-
vella a bolla d'aria integrata (vedi 4.3.9 a pagina 216).
Disporre tutti i convogliatori CST sulla medesima linea di fuga, allineandoli con l'ausilio delle
lunghe strisce di prova in vetronite. Disporre le macchine per il montaggio di componenti nella
loro posizione definitiva. Deve poter essere possibile inserire la lunga striscia di prova in ve-
tronite attraverso il convogliatore CST, in modo sicuro e senza intoppi, fino a raggiungere la
macchina adiacente.
Con l'ausilio della livella a bolla integrata controllare ancora una volta le direzioni X e Y e
eventualmente correggere l'altezza impostata per i piedi.
Avvitare i piedi della macchina alla vite di fermo con una coppia di 130 Nm.
Colpire i piedi con un martello per verificarne la capacità di carico.
Con l'ausilio della livella a bolla integrata nella macchina controllare ancora una volta la dire-
zione X e Y.
AVVERTENZA
Rischio di danneggiamento!
Se i piedi della macchina poggiano bruscamente solo su un lato, possono deformarsi i fis-
saggi dei piedi della macchina.
Abbassare lentamente la macchina per il montaggio di componenti.
Fare controllare da un'altra persona che i piedi della macchina poggino tutti contem-
poraneamente sul pavimento.
