2.6 Dispositivi di sicurezza
2.6.1 Cappe protettive
Le cappe protettive e i rivestimenti fungono da dispositivi di separazione e protezione che impe-
discono l'accesso all'interno della macchina per il montaggio di componenti.
2
2
Fig. 2.6 - 1 Cappe protettive
(1) Cappa protettiva posteggio 1
(2) Cappa protettiva posteggio 2
Il percorso di traslazione dei portali è protetto da due cappe protettive apribili (pos. 1 e 2).
ATTENZIONE
Rischio di danneggiamento!
In caso di eccessivo carico le cappe protettive e i rivestimenti possono danneggiarsi.
Pertanto non calpestare e non salire sulle cappe e i rivestimenti.
(1)
(2)
Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3 2 Sicurezza di esercizio
A partire dalla versione software SR.713.1 Edizione 12/2020 2.6 Dispositivi di sicurezza
77
Funzionamento 2
Se si apre una delle cappe protettive verso l'alto si interrompe immediatamente l'alimentazione di
corrente agli assi del portale, che quindi si fermano. Sullo schermo viene visualizzato il messaggio
"Chiudere il rivestimento".
Chiudere le cappe protettive e premere il pulsante di avvio (pos. 1 nella fig. 2.6 - 2) per con-
tinuare il montaggio.
2

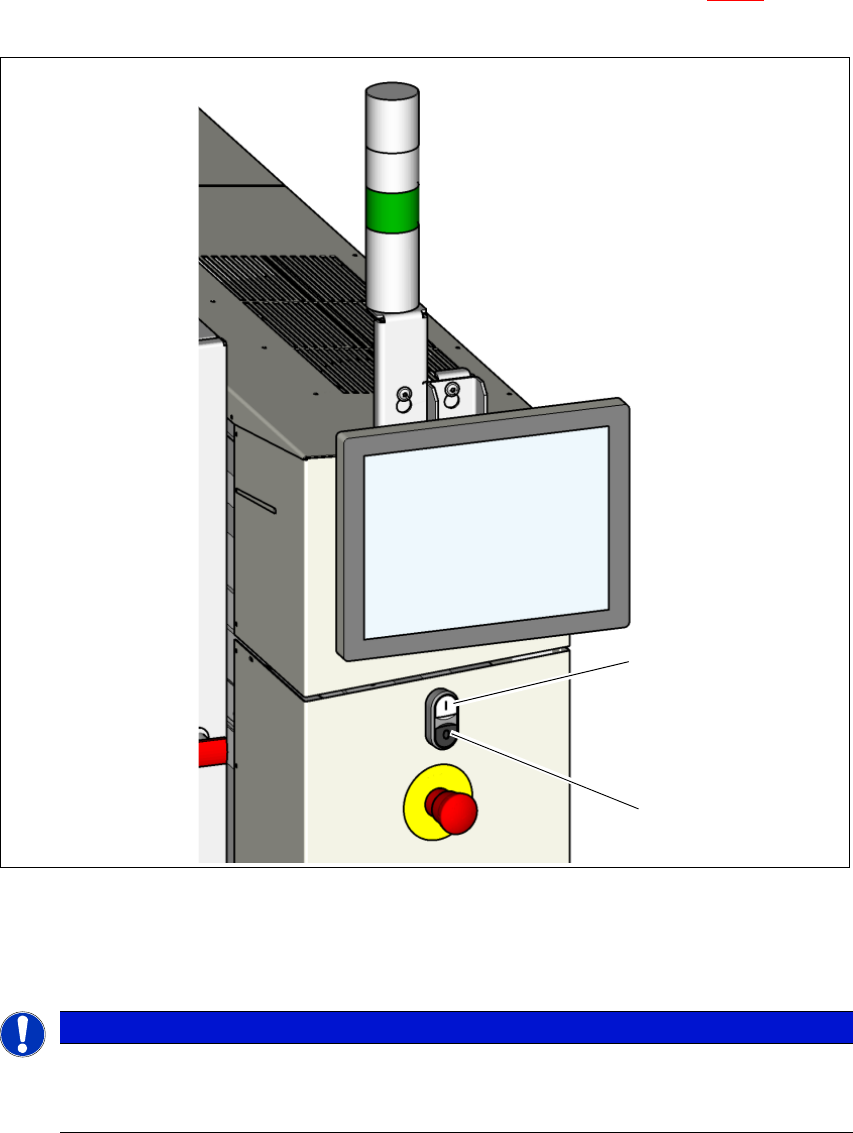

Fig. 2.6 - 2 Posizione del pulsante di avvio e arresto sulla macchina per il montaggio di componenti
(1) Pulsante di avvio (bianco) sulla macchina per il montaggio di componenti
(2) Pulsante di arresto (nero) sulla macchina per il montaggio di componenti
2
NOTA
SIPLACE SX1/SX2 V2
Il pannello di comando della SIPLACE SX1/SX2 è visibile nella Sezione 6.16 a pagina
338
.
(2)
(1)
2 Sicurezza di esercizio Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3
2.6 Dispositivi di sicurezza A partire dalla versione software SR.713.1 Edizione 12/2020
78
2.6.2 Riparo per impedire l'accesso con le mani nel convogliatore CST
Il riparo per impedire l'accesso con le mani al convogliatore di circuiti stampati impedisce di inse-
rire le mani nella macchina per il montaggi di componenti durante il funzionamento.
Se una macchina per il montaggio di componenti SIPLACE SX1/SX2 viene utilizzata al di fuori di
una linea di produzione, il riparo deve essere montato sia sul nastro di ingresso che sul nastro di
uscita.
2
Fig. 2.6 - 3 Riparo per impedire l'accesso con le mani sulla macchina per montaggio componenti SIPLACE SX1/SX2
(1) Protezione contro l'accesso con le mani
2
AVVERTENZA
Pericolo di schiacciamento!
Se non è presente alcun riparo apposito, l'eventuale accesso con le mani nel convoglia-
tore per circuiti stampati può causare lezioni alle braccia e alle mani.
Utilizzare una macchina per il montaggio di componenti SIPLACE SX1/SX2 sola-
mente con l'apposito riparo per impedire l'accesso con le mani montato sul nastro
di ingresso e su quello di uscita.
Il gestore deve assicurarsi che il riparo sia montato.
(1)
