Istruzioni per l'uso SIPLACE SX1 /SX2 edizione V2 e V3 3 Dati tec nici e moduli A partire dalla versione software SR.713.1 Edizione 12/2020 3.10 Moduli di alimentazione X 163 3.10.4.1 Adattatore per modulo di ali me…
3 Dati tecnici e moduli Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3
3.10 Moduli di alimentazione X A partire dalla versione software SR.713.1 Edizione 12/2020
162
3.10.4 Adattatori per moduli di alimentazione
Articolo n. 00141305-xx Adattatore per moduli di alimentazione X
Articolo n. 00141308-xx Piastra adattatrice per il Reject Conveyor
Articolo n. 00141310-xx Piastra adattatrice per il Label Presenter
3
La gamma di moduli di alimentazione X per cinghia è stata ampliata con convogliatori lineari a vi-
brazione, Label Presenter e Reject Conveyor (modulo di smaltimento). Grazie a un adattatore è
possibile utilizzare i convogliatori lineari S a vibrazione, i Label Presenter e i Reject Conveyor an-
che con i carrelli CO della SX1/SX2. Oltre a quella meccanica l'adattatore dispone anche di una
funzione elettronica, e cioè quella di trasformare i segnali di comunicazione del convogliatore S
in segnali del protocollo avanzato della serie X. Inoltre sono state realizzate anche delle funzioni
supplementari, come ad es. l'identificazione del modulo di alimentazione.
3
NOTA
I convogliatori lineari S a vibrazione, i Label Presenter e i Reject Conveyor non possono
essere applicati ai carrelli CO quando questi sono nell'area di accesso di una testa di
montaggio SpeedStar (C&P20).
Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3 3 Dati tecnici e moduli
A partire dalla versione software SR.713.1 Edizione 12/2020 3.10 Moduli di alimentazione X
163
3.10.4.1 Adattatore per modulo di alimentazione con Label Presenter
3

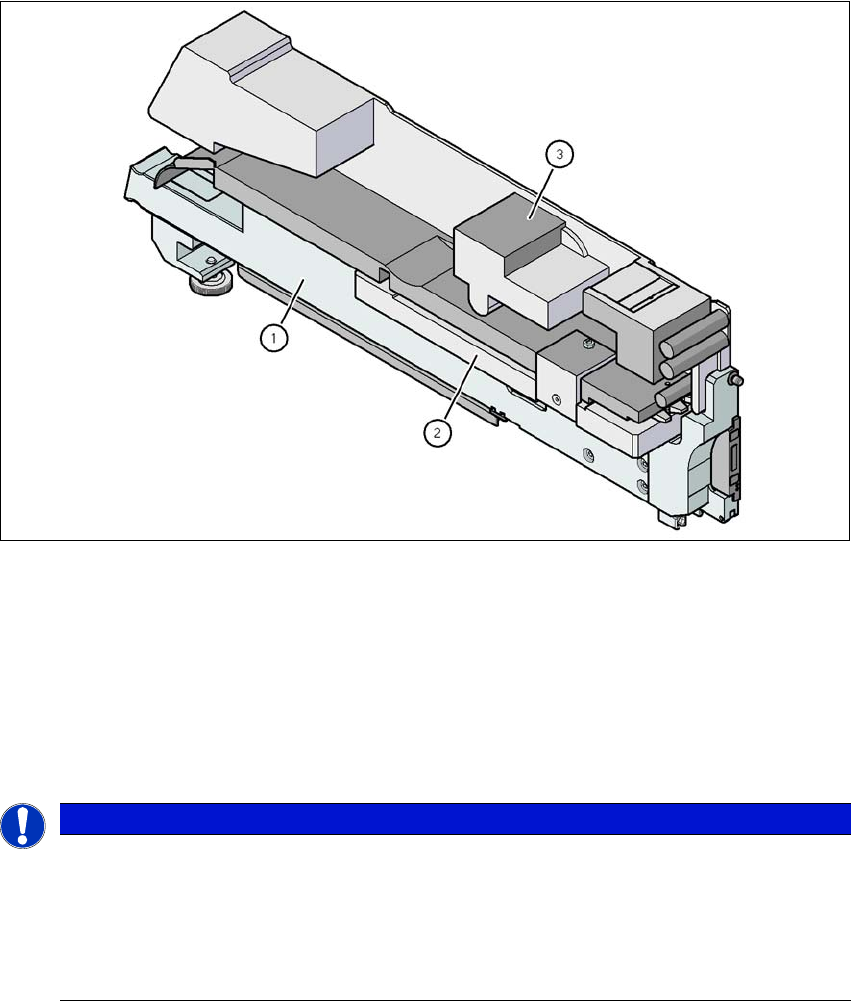

Fig. 3.10 - 5 Adattatore per modulo di alimentazione con Label Presenter
(1) Adattatore per moduli di alimentazione (articolo n. 00141305-xx)
(2) Piastra adattatrice per Label Presenter (articolo n. 00141310-xx)
(3) Label Presenter
3.10.4.2 Adattatore per moduli di alimentazione con convogliatore lineare a vibrazione
3
NOTA
Utilizzo della piastra adattatrice
Fa parte della dotazione di fornitura dell'adattatore per moduli di alimentazione anche una
piastra adattatrice che:
Deve essere utilizzata per altezze CO fino a 16,5 mm.
Non viene utilizzata per altezze CO tra 16,5 e 25 mm.
3 Dati tecnici e moduli Istruzioni per l'uso SIPLACE SX1/SX2 edizione V2 e V3
3.10 Moduli di alimentazione X A partire dalla versione software SR.713.1 Edizione 12/2020
164
3

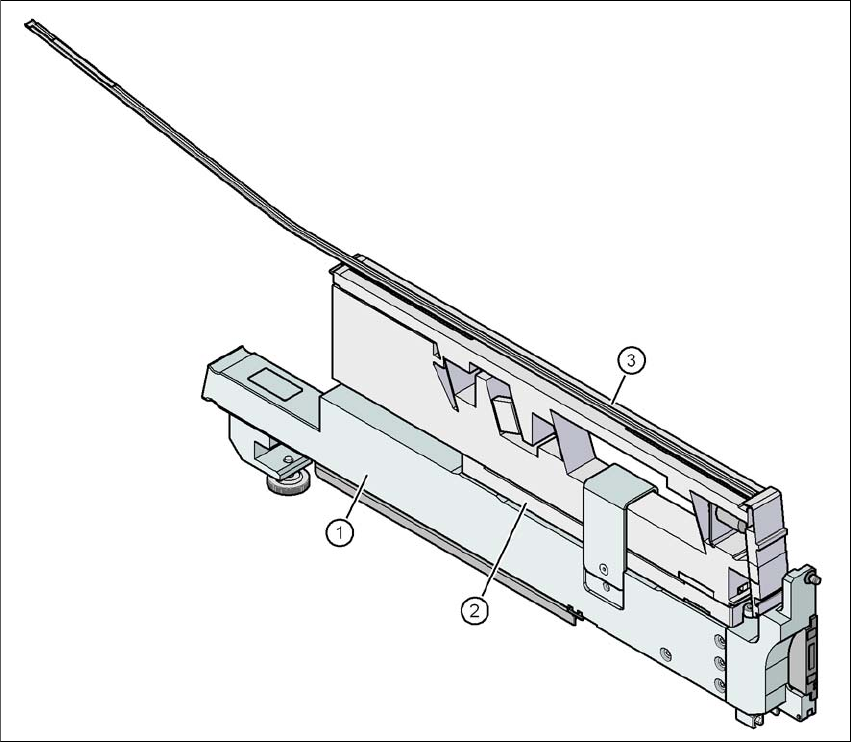

Fig. 3.10 - 6 Adattatore per moduli di alimentazione con convogliatore lineare a vibrazione
(1) Adattatore per moduli di alimentazione (articolo n. 00141305-xx)
(2) Piastra adattatrice 16,5 mm (compresa nella dotazione di fornitura)
(3) Convogliatore lineare a vibrazione, tipo 3 (articolo n. 00142031-xx)
Larghezza 34,4 mm
Tracce per convogliatore 1, 2 o 3
3
Posteggi per moduli di alimentazione occupati 3 3
Riserva componenti per ogni vassoio barra max. 150 pezzi, 3
a seconda della lunghezza del componente 3
Dati specifici vassoi barra 9,5 mm larghezza / 3 pezzi 3
15 mm larghezza / 2 pezzi 3
> 15 mm larghezza / 1 pezzo 3
30 mm larghezza / 1 pezzo 3
Tempo di vibrazione regolabile con SIPLACE Pro da 400 a
oltre 1.000 ms
